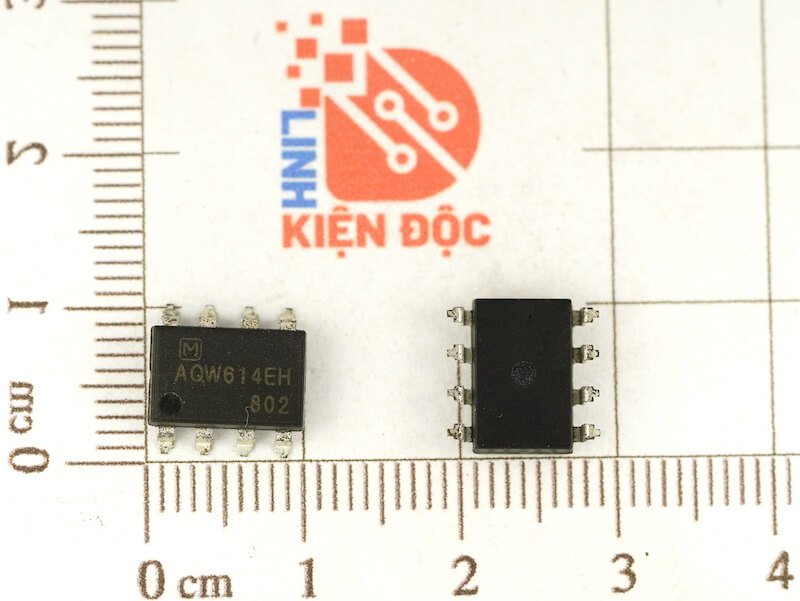

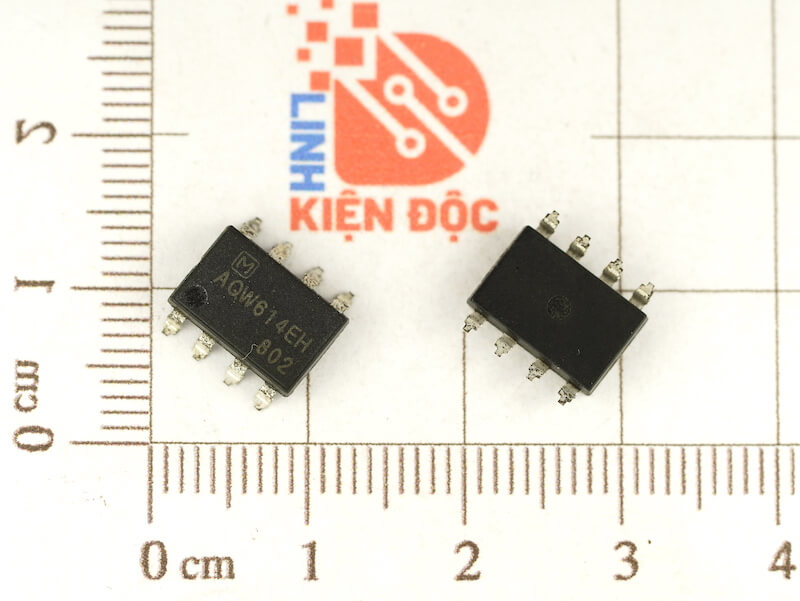

AQW614EH IC Photo-MOS RELAYS SOP-8

GIỚI THIỆU CHUNG VỀ AQW614EH:

AQW614EH  là một rơle bán dẫn chất lượng cao của Panasonic Industrial Devices. Nó nổi bật nhờ sử dụng công nghệ PhotoMOS™, kết hợp cách ly quang học với khả năng chuyển mạch của MOSFET đầu ra. Điều này giúp loại bỏ hoàn toàn các tiếp điểm cơ khí, mang lại nhiều lợi ích vượt trội so với rơle điện cơ truyền thống:

• Độ bền và độ tin cậy cực cao: Không có bộ phận chuyển động, loại bỏ hiện tượng nảy, hồ quang, tiếng ồn và mòn cơ học, dẫn đến tuổi thọ hoạt động vượt trội.
• Cách ly điện áp cao: Cung cấp khả năng cách ly điện an toàn giữa mạch điều khiển (đầu vào) và mạch tải (đầu ra), bảo vệ các mạch nhạy cảm khỏi điện áp cao hoặc nhiễu.
• Chuyển mạch linh hoạt: Có khả năng chuyển mạch cả tín hiệu AC và DC, phù hợp với nhiều loại tải.
• Điện trở dẫn thấp (Low On-State Resistance – RON​): Khi rơle bật, điện trở giữa các cực đầu ra rất thấp, giúp giảm thiểu tổn hao công suất.
• Tốc độ chuyển mạch nhanh: Phản hồi nhanh chóng, phù hợp cho các ứng dụng yêu cầu tốc độ.

Dựa trên các tài liệu kỹ thuật của Panasonic, AQW614EH được sản xuất chủ yếu trong vỏ DIP-8 (Dual In-line Package). Các biến thể đóng gói bề mặt (SMD) của dòng PhotoMOS thường có chữ “S” ở cuối mã (ví dụ: AQW614S), hoặc là các dòng khác như AQW214S. Tuy nhiên, về mặt tính năng và thông số cơ bản thì chúng tương tự. Thông tin chi tiết dưới đây sẽ tập trung vào thông số chung của AQW614EH.

Sơ đồ cấu tạo AQW614EH

Đặc trưng kỹ thuật AQW614EH

• Cách điện tăng cường loại 5.000 V
  Khoảng cách cách điện bên trong lớn hơn 0.4 mm giữa đầu vào và đầu ra. Phù hợp với EN41003, EN60950 (cách điện tăng cường).
• Kích thước DIP 8 chân nhỏ gọn
  Thiết bị có kích thước nhỏ gọn (W) 6,4×(L)9,86×(H)3,2 mm (W).252×(L).388×(H).126 inch, kích thước DIP 8 chân (loại đầu cuối xuyên lỗ) ).
• Áp dụng cho 1 Dạng A và 1 Dạng B sử dụng độc lập cũng như 2 Dạng sử dụng độc lập 1 Dạng A và 1 Dạng B
• Điều khiển tín hiệu analog mức thấp
  Rơle PhotoMOS có điện áp bù mạch kín cực thấp để cho phép điều khiển tín hiệu tương tự mức thấp mà không bị biến dạng.
• Độ nhạy cao, phản hồi tốc độ cao.
  Có thể điều khiển dòng tải tối đa 0,14 A với dòng điện đầu vào 5 mA. Tốc độ hoạt động nhanh 0,5 ms (chuẩn) [N.O.].(AQW610EH)
• Dòng rò trạng thái tắt ở mức độ thấp

Thông số kỹ thuật AQW614EH

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Nguyên lý hoạt động cơ bản:

Khi một dòng điện nhỏ được cấp vào LED đầu vào (giữa chân 1 và 2), LED sẽ phát ra ánh sáng. Ánh sáng này kích hoạt một bộ cảm biến quang bên trong rơle, bộ cảm biến này sẽ điều khiển các MOSFET ở đầu ra.

• Đối với kênh Thường mở (NO) (chân 5-6): Khi LED sáng, các MOSFET sẽ dẫn điện, đóng mạch tải. Khi LED tắt, MOSFET sẽ ngắt, mở mạch tải.
• Đối với kênh Thường đóng (NC) (chân 7-8): Khi LED sáng, các MOSFET sẽ ngắt điện, mở mạch tải. Khi LED tắt, MOSFET sẽ dẫn điện, đóng mạch tải.

Ứng dụng thực tế

Với khả năng cách ly cao, độ tin cậy và tốc độ chuyển mạch, AQW614EH được sử dụng rộng rãi trong các ứng dụng:

• Thiết bị đo lường và kiểm tra: Chuyển mạch các tín hiệu analog nhỏ mà không gây biến dạng.
• Hệ thống an ninh: Trong các bộ phận cảm biến, hệ thống báo động.
• Thiết bị viễn thông: Modem, tổng đài, thiết bị điện thoại.
• Hệ thống quản lý năng lượng và điều khiển công nghiệp: Giao tiếp giữa bộ điều khiển và các thiết bị ngoại vi, chuyển mạch tín hiệu I/O của PLC.
• Thiết bị y tế: Nơi cần độ chính xác cao và cách ly an toàn.
