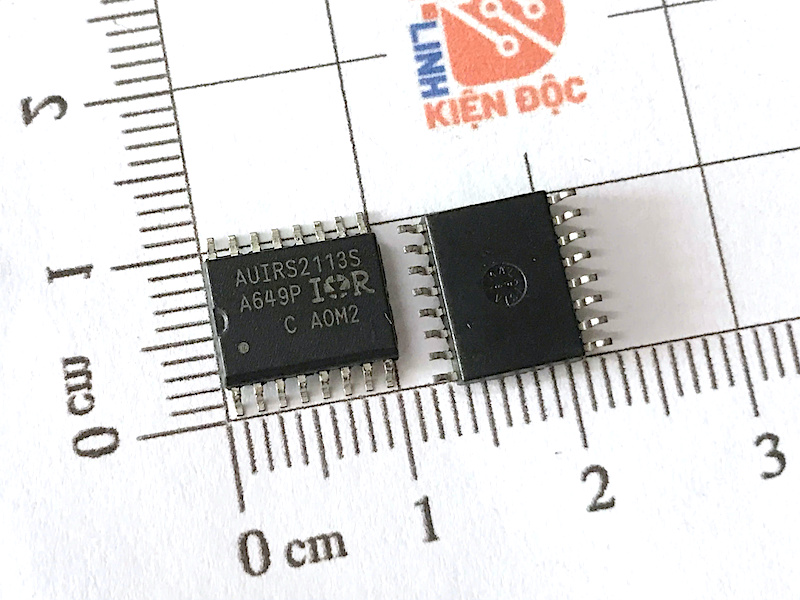

AUIRS2113S Driver điều khiển IGBT SOP-16
16,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
GIỚI THIỆU CHUNG
AUIRS2113S là IC driver công suất kép (Dual High and Low Side Driver) do Infineon Technologies sản xuất (trước đây là IR – International Rectifier).
IC được thiết kế để điều khiển IGBT hoặc MOSFET trong các mạch nghịch lưu (Inverter), bộ nguồn xung (SMPS), servo drive, UPS và biến tần công nghiệp.
Dòng sản phẩm này đạt tiêu chuẩn Automotive Grade, có độ tin cậy cao, hoạt động ổn định trong môi trường khắc nghiệt, chịu được điện áp cao và cách ly tốt giữa mạch điều khiển – công suất.
THÔNG SỐ KỸ THUẬT CHÍNH
| Thông số | Giá trị |
|---|---|
| Mã linh kiện | AUIRS2113S |
| Loại driver | Half-Bridge Driver (High & Low Side) |
| Điện áp nguồn logic (VCC) | 10V – 20V (điển hình 12V – 15V) |
| Điện áp cực cao (VB–VS) | 600V Max |
| Dòng ra cực đại | ±2A |
| Dạng chân | SOP-16 (SMD) |
| Thời gian trễ chuyển mạch | ~120ns |
| Ngưỡng nhiệt độ hoạt động | –40°C đến +125°C |
| Ngõ vào logic | TTL / CMOS tương thích |
| Bảo vệ | Undervoltage Lockout (UVLO) cho cả High/Low side |
| Tần số hoạt động | Lên tới >20kHz |
CHỨC NĂNG VÀ NGUYÊN LÝ HOẠT ĐỘNG
IC AUIRS2113S gồm hai kênh điều khiển độc lập:
-
High-side Driver (HO): điều khiển transistor công suất phía trên (IGBT hoặc MOSFET).
-
Low-side Driver (LO): điều khiển transistor công suất phía dưới.
Mạch sử dụng tụ bootstrap và diode nạp để tạo điện áp điều khiển cho phần high-side.
Các ngõ vào HIN và LIN nhận tín hiệu PWM từ vi điều khiển, giúp tạo dạng sóng half-bridge hoặc full-bridge tùy cách cấu hình.
Điện áp và dòng ngõ ra đủ lớn để kích trực tiếp các transistor công suất, giúp giảm hao tổn năng lượng và thời gian chuyển mạch.
ĐẶC ĐIỂM NỔI BẬT
-
Điều khiển hai kênh độc lập hoặc đồng thời.
-
Có bảo vệ điện áp thấp (UVLO) cho cả hai kênh.
-
Tương thích logic 3.3V – 5V MCU như STM32, Arduino, DSP.
-
Chuyển mạch nhanh, độ trễ thấp giúp giảm tổn hao năng lượng.
-
Nhiệt độ làm việc rộng, thích hợp cho môi trường công nghiệp, ô tô.
-
Tích hợp diode bootstrap nội, giúp đơn giản hóa thiết kế mạch.
SƠ ĐỒ CHÂN (PINOUT)
| Chân | Ký hiệu | Mô tả |
|---|---|---|
| 1 | LO | Ngõ ra driver thấp |
| 2 | COM | Mass nguồn công suất |
| 3 | VCC | Nguồn cấp driver logic (10–20V) |
| 4 | VS | Cực âm transistor high-side |
| 5 | VB | Nguồn bootstrap cho high-side |
| 6 | HO | Ngõ ra driver cao |
| 7 | LIN | Tín hiệu điều khiển low-side |
| 8 | HIN | Tín hiệu điều khiển high-side |
| 9–16 | NC / hỗ trợ | Các chân không kết nối hoặc phụ trợ |
ỨNG DỤNG THỰC TẾ
-
Bộ nghịch lưu (Inverter) 1 pha – 3 pha
-
Bộ điều khiển động cơ DC, BLDC, servo
-
Mạch lái IGBT trong biến tần, servo drive
-
Bộ nguồn xung (SMPS, UPS, PFC)
-
Ứng dụng điện tử công suất trong ô tô, robot, năng lượng mặt trời
ƯU ĐIỂM KHI SỬ DỤNG AUIRS2113S
-
Giảm linh kiện ngoại vi, tiết kiệm không gian mạch.
-
Tăng hiệu suất chuyển mạch, ổn định cao.
-
Điều khiển chính xác cho IGBT/MOSFET.
-
Dễ dàng tích hợp vào các mạch PWM cầu H hoặc nửa cầu.
-
Đảm bảo an toàn điện áp và nhiệt độ trong quá trình vận hành.
TÓM TẮT NHANH
| Đặc điểm | Mô tả |
|---|---|
| Dòng ra ±2A | Điều khiển tốt cho IGBT công suất nhỏ – trung bình |
| Điện áp hoạt động tối đa 600V | Dùng tốt cho mạch 220VAC |
| 2 kênh driver | HO (High side) + LO (Low side) |
| Bảo vệ UVLO | An toàn khi điện áp sụt |
| Giao tiếp logic | Tương thích vi điều khiển 3.3V–5V |
