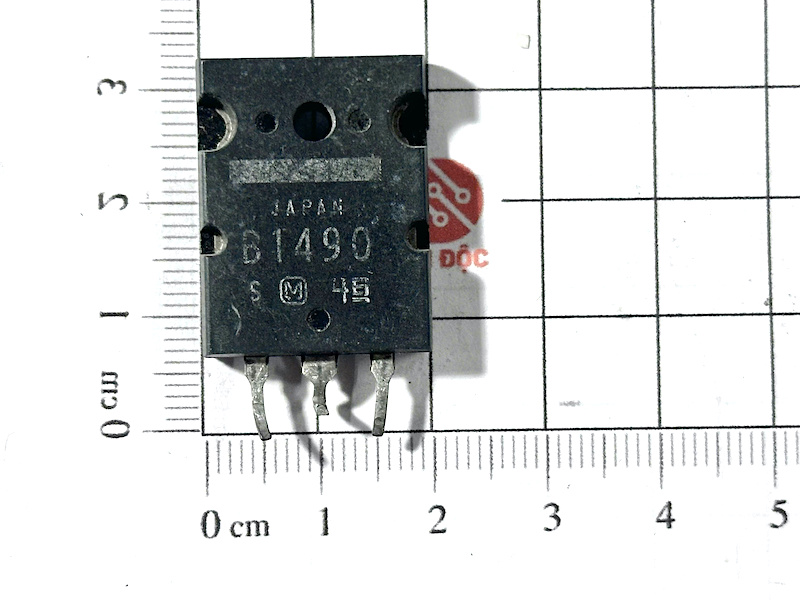

B1490 Transistors PNP 12A 160V (Tháo máy)

1. Giới thiệu

B1490 là transistor PNP công suất cao được thiết kế để chịu dòng lên đến 12A và điện áp 160V, phù hợp cho các mạch công suất trung bình, mạch khuếch đại và tầng điều khiển trong thiết bị công nghiệp và dân dụng. Linh kiện này nổi bật với khả năng dẫn dòng ổn định, tổn hao nhiệt thấp và độ tin cậy cao, thích hợp cho các ứng dụng cần hoạt động liên tục trong môi trường tải nặng.

2. Đặc điểm

• Transistor PNP công suất cao, tối ưu cho mạch khuếch đại và tầng công suất.

• Dòng định mức 12A, đáp ứng tốt các tải vừa và nặng.

• Điện áp chịu đựng 160V, phù hợp cho mạch AC–DC trung áp và các thiết bị công nghiệp.

• Hiệu suất dẫn cao, điện trở dẫn thấp, giảm tổn hao nhiệt.

• Hoạt động ổn định ở tần số trung bình, phù hợp cho mạch nguồn xung và điều khiển động cơ.

• Đóng gói TO-3P/TO-220, tản nhiệt tốt và dễ lắp ráp.

3. Thông số kỹ thuật

• Loại: PNP Power Transistor

• Dòng cực đại (Ic): 12A

• Điện áp cực đại (Vceo): 160V

• Dòng xung cực đại (Icm): 24A

• Công suất tiêu tán (Pd): 80–120W

• Hệ số khuếch đại dòng (hFE): 20 – 100

• Tần số hoạt động: 20–50 kHz

• Kiểu đóng gói: TO-3P hoặc TO-220

• Nhiệt độ hoạt động: -55°C đến +150°C

4. Kích thước

5. Ứng dụng

• Bộ khuếch đại công suất audio và mạch điều khiển tín hiệu.

• Bộ nguồn xung (SMPS) và inverter công suất trung bình.

• Điều khiển động cơ DC và AC vừa.

• Mạch nghịch lưu, điều khiển tải cảm và biến áp xung.

• Thiết bị điện tử công nghiệp và dân dụng cần transistor PNP công suất cao.
