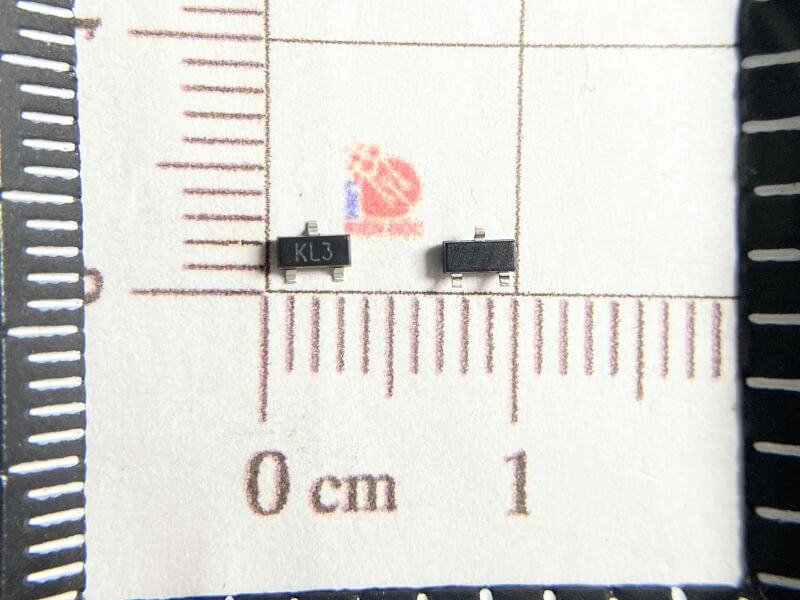

Diode Schottky BAT54C kí hiệu KL3 SOT-23 200mA 30V
1,000₫
Mã sản phẩm : KL3
Loại linh kiện: Diode
Kiểu chân : SOT-23
Hình thức : Mới
Tình trạng : Còn hàng
Vị trí: Khay 5
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu về Diode BAT54C (Kí hiệu KL3)
BAT54C là một diode Schottky kép trong vỏ SOT-23 với dòng điện tối đa 200mA và điện áp ngược cực đại 30V. Đây là một loại diode Schottky có điện áp rơi thuận thấp, lý tưởng cho các ứng dụng chuyển mạch và chỉnh lưu tín hiệu nhỏ. Đặc điểm nổi bật của BAT54C là hai diode được mắc song song ngược, giúp đáp ứng tốt hơn cho các ứng dụng mạch bảo vệ và chỉnh lưu.
Đặc điểm của Diode BAT54C
- Cấu hình diode kép mắc song song ngược: BAT54C chứa hai diode Schottky trong cùng một vỏ, được mắc song song ngược (cathode chung), giúp tối ưu hóa hiệu suất trong các mạch chỉnh lưu và bảo vệ.
- Điện áp rơi thuận thấp: Điện áp rơi thuận rất thấp, chỉ từ 0.24V đến 0.4V (ở dòng thấp), giảm thiểu tổn thất năng lượng và nâng cao hiệu suất.
- Dòng điện tải tối đa: Dòng điện định mức 200mA, phù hợp cho các ứng dụng tín hiệu và công suất nhỏ.
- Điện áp ngược cực đại (V_RRM): 30V, thích hợp cho các mạch có điện áp ngược vừa phải.
- Thiết kế vỏ nhỏ gọn SOT-23: Vỏ bọc nhỏ giúp tiết kiệm không gian và dễ tích hợp vào các bảng mạch nhỏ, đặc biệt là các ứng dụng trong các thiết bị điện tử di động.
Ứng dụng của Diode BAT54C
- Mạch chỉnh lưu tín hiệu nhỏ: BAT54C thường được sử dụng trong các mạch chỉnh lưu tín hiệu với điện áp thấp và dòng điện nhỏ, giúp cải thiện hiệu suất của hệ thống.
- Mạch bảo vệ ESD: Nhờ cấu trúc diode kép, BAT54C thích hợp cho các ứng dụng bảo vệ chống lại sự phóng tĩnh điện (ESD) và ngắn mạch.
- Mạch chuyển mạch tốc độ cao: Với tốc độ chuyển mạch nhanh, BAT54C phù hợp trong các ứng dụng yêu cầu sự đáp ứng nhanh chóng của diode.
- Thiết bị di động và tiêu dùng: Kích thước nhỏ và hiệu suất tốt giúp BAT54C được sử dụng rộng rãi trong các thiết bị di động và các thiết bị điện tử cầm tay.

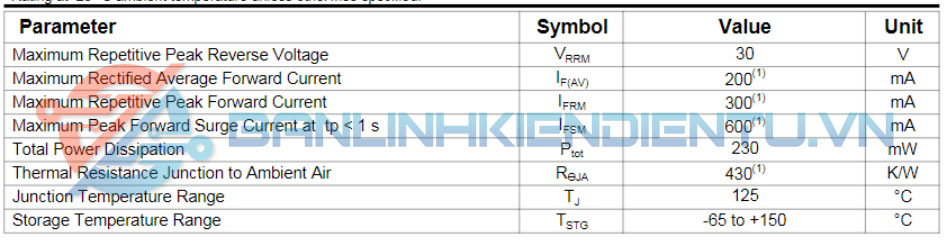

Thông số kỹ thuật của Diode BAT54C
- Điện áp ngược cực đại (V_RRM): 30V
- Dòng điện tải liên tục (I_F): 200mA
- Điện áp rơi thuận (V_F): 0.24V – 0.4V (ở 10mA)
- Dòng điện rò ngược (I_R): 2µA (ở 25V)
- Dòng điện đỉnh ngắn hạn (I_FSM): 600mA
- Nhiệt độ hoạt động: -65°C đến +150°C
- Vỏ bọc: SOT-23 (kích thước nhỏ, tiết kiệm không gian)

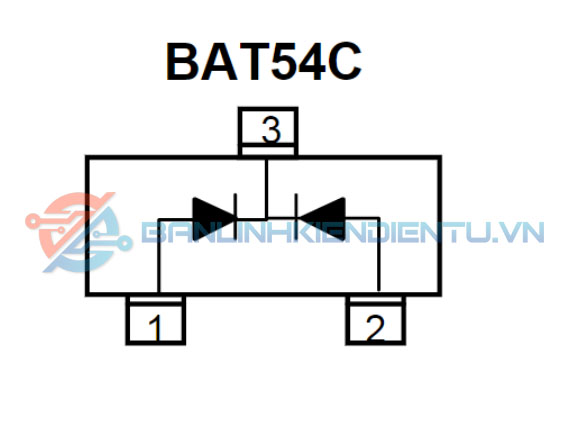

Sơ đồ cấu tạo chân BAT54C

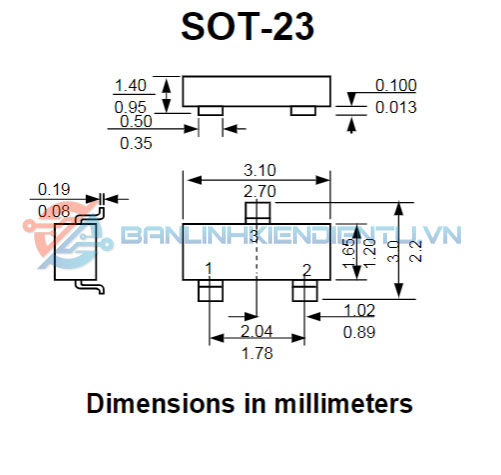

Kích thước BAT54C
