BAW56 (A1) Diode Switching 0.2A 70V SOT-23

Giới thiệu về Diode BAW56 (A1)

BAW56 là một diode switching tốc độ cao với khả năng dẫn dòng tối đa 0.2A và điện áp ngược tối đa 70V. Được đóng gói trong chuẩn SOT-23, diode này thường được sử dụng trong các mạch chuyển mạch, chỉnh lưu tín hiệu nhỏ, và các ứng dụng bảo vệ. Với điện áp ngược tối đa 70V và đóng gói nhỏ gọn SOT-23, diode này rất phù hợp cho các mạch bảo vệ, chuyển mạch tín hiệu và chỉnh lưu tín hiệu nhỏ trong các thiết bị điện tử tiêu dùng, công nghiệp, và viễn thông.

Đặc điểm nổi bật BAW56

• Dòng định mức: 0.2A, phù hợp cho các ứng dụng yêu cầu dòng điện nhỏ.
• Điện áp ngược cực đại (Vr): 70V, có khả năng chịu đựng tốt trong các mạch điện áp thấp.
• Chuyển mạch nhanh: Đặc tính chuyển mạch nhanh giúp diode này hoạt động hiệu quả trong các mạch tốc độ cao.
• Đóng gói SOT-23: Nhỏ gọn, dễ dàng lắp đặt trên bo mạch với thiết kế bề mặt.

Ứng dụng BAW56

• Chuyển mạch tốc độ cao: Được sử dụng trong các mạch số và mạch tương tự với yêu cầu chuyển mạch nhanh.
• Mạch bảo vệ: Giúp bảo vệ các linh kiện điện tử khỏi các tín hiệu quá áp hoặc nhiễu.
• Mạch chỉnh lưu tín hiệu nhỏ: Sử dụng để chỉnh lưu tín hiệu trong các ứng dụng RF, tín hiệu số.
• Mạch clipping và clamping: Được dùng trong các mạch để giới hạn điện áp.

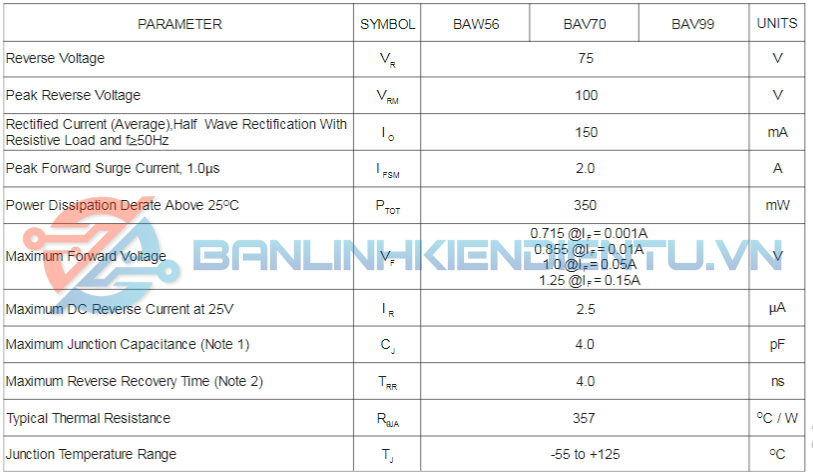

Thông số kĩ thuật BAW56

• Dòng định mức (If): 0.2A
• Điện áp ngược cực đại (Vr): 70V
• Điện áp ngưỡng (Vf): Khoảng 1V @ If = 0.1A
• Thời gian phục hồi ngược (Trr): 6ns
• Nhiệt độ hoạt động: -65°C đến +150°C
• Đóng gói: SOT-23 (Surface Mount Technology), kích thước nhỏ gọn, phù hợp với mạch in bề mặt.

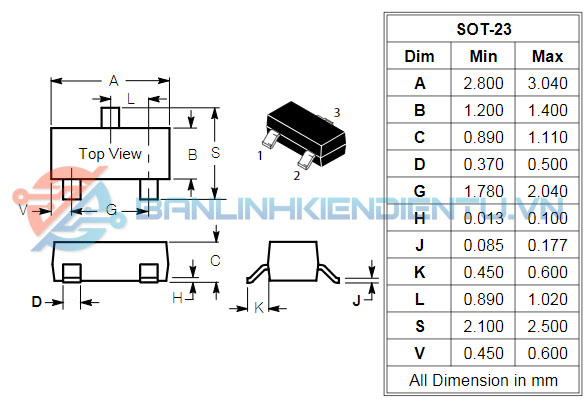

Kích thước BAW56

Xem thêm: Nhiều sản phẩm Diode xung tại đây

Datasheet BAW56
