BC817-40 6C 6CW NPN Transistor 0.5A 45V SOT-23

banlinhkiendientu.com chuyên cung cấp Transistor BC817-40 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu

BC817 là thiết bị bán dẫn chung có thể được sử dụng để khuếch đại hoặc chuyển đổi tín hiệu hoặc nguồn. BC817 là transistor NPN, do đó chúng ta cần cung cấp một lượng nhỏ điện áp dương cho cực gốc của transistor thông qua một điện trở giới hạn dòng điện thường được gọi là RB (Điện trở cực gốc) khi lượng dòng điện cần thiết chạy qua cực gốc của transistor, nó sẽ bật. Để sử dụng transistor này làm bộ khuếch đại, bạn cần lấy giá trị khuếch đại từ datasheet của thiết bị, giá trị khuếch đại có thể khác nhau tùy thuộc vào nhà sản xuất, vì vậy bạn nên kiểm tra datasheet của thiết bị cụ thể trước khi thực hiện tính toán. Dòng cực góp cực đại của transistor này được định mức là 500mA với điện áp cực phát cực gốc cực đại là 45V. Transistor này có điện áp cực góp cực phát là 45V và điện áp cực góp cực gốc là 5V. Transistor này có thể hoạt động với 150 * C. Trước khi chọn, xin lưu ý rằng transistor này có thể cung cấp một lượng điện khá lớn so với kích thước của nó, vì vậy nhiệt độ thích hợp là cần thiết.

Khi transistor này ở điều kiện phân cực, khi đó nó có thể cho phép dòng điện tối đa là 500mA với công suất tối đa là 0,46W qua mối nối CE (cực góp cực gốc), trạng thái này của transistor được gọi là trạng thái bão hòa và điều khiển tải tiêu thụ nhiều dòng hơn 500mA có thể làm hỏng thiết bị trong điều kiện này. Như bạn có thể đã biết transistor là một thiết bị được kiểm soát dòng điện, vì vậy khi dòng điện cực gốc bị loại bỏ, transistor sẽ tắt hoàn toàn, trong giai đoạn này transistor làm việc trong vùng cắt của nó và điện áp cực gốc cực phát có thể vào khoảng 500 mV.

Mô tả

• Chỉ định loại: BC817-40
• Mã bóng bán dẫn SMD: 2P_6C_6Cp_6Cs_6Ct_6CW_6CZ_8FC_K6C_NAC
• Chất liệu Transistor: Si
• Phân cực: NPN
• Tản điện tối đa của bộ thu (Pc): 0,31 W
• Điện áp cơ sở Collector tối đa |Vcb|: 50 V
• Điện áp cực thu-phát tối đa |Vce|: 45 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 0,5 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 150 ° C
• Tần số chuyển tiếp (ft): 200 MHz
• Điện dung thu (Cc): 10 pF
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 250
• Hệ số tiếng ồn, dB: –
• Đóng gói: SOT23

Ứng dụng

• Bộ điều chỉnh độ sáng hoặc đèn chớp LED
• Ứng dụng chuyển mạch
• Bộ tiền khuếch đại cho Bộ khuếch đại công suất
• Chuyển đổi tần số cao
• Bộ điều chế và giải điều chế cho tần số RF

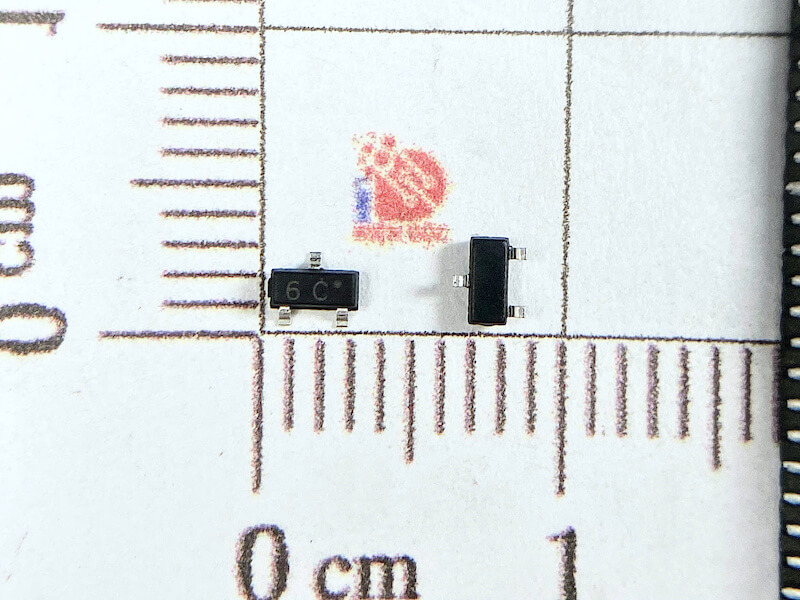

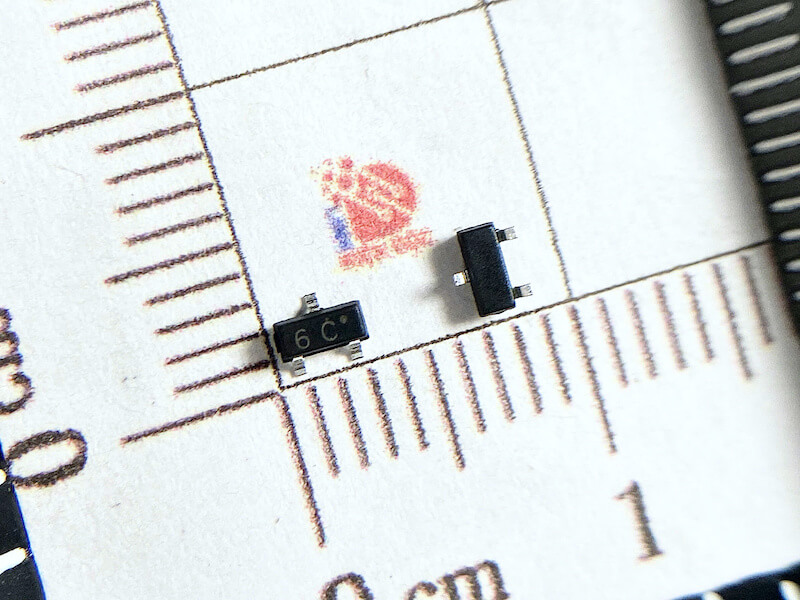

Hình ảnh sản phẩm

Sơ đồ chân

Thông số kỹ thuật của Transistor BC817-40

Kích thước của Transistor BC817-40

Xem thêm: Các sản phẩm Transistor khác

Datasheet BC817-40
