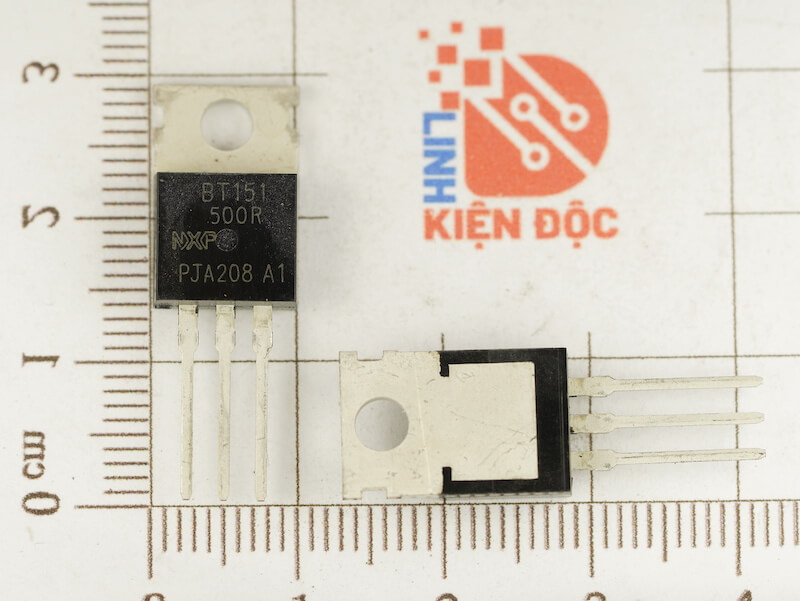

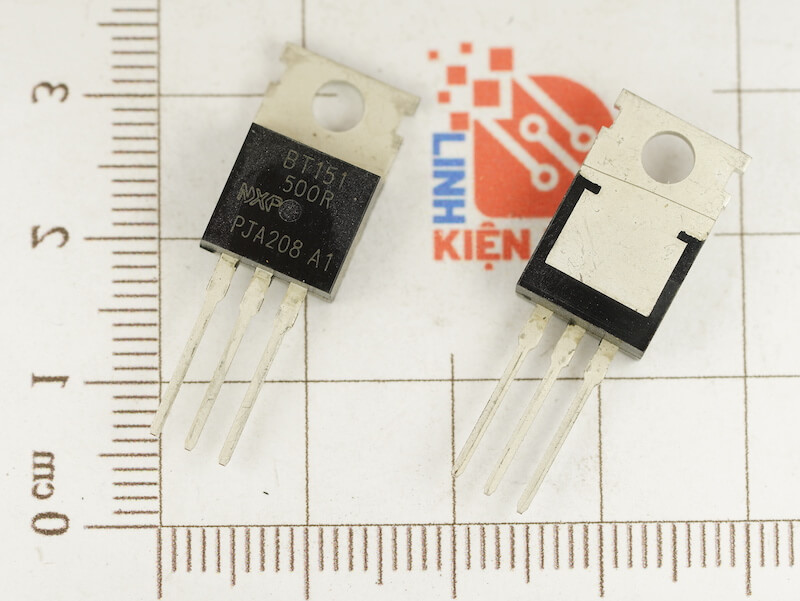

BT151-500R 7.5A/500V Thyristor TO-220

Giới thiệu về BT151-500R

BT151-500R là một thyristor thuộc nhóm SCR, có khả năng dẫn dòng điện khi được kích hoạt tại cổng điều khiển (gate). Nó hoạt động như một công tắc bán dẫn, cho phép dòng điện qua nó khi có tín hiệu điều khiển và sẽ ngắt dòng khi dòng điện qua nó giảm xuống dưới một ngưỡng nhất định. Thiết bị này đặc biệt hữu ích trong các ứng dụng điều khiển công suất AC hoặc DC, giúp tiết kiệm năng lượng và tăng hiệu quả vận hành.

Đặc điểm nổi bật BT151-500R

• Điều khiển bằng tín hiệu nhỏ: Chỉ cần một tín hiệu nhỏ tại cổng Gate để kích hoạt thyristor, giúp tiết kiệm năng lượng điều khiển.
• Dòng điện và điện áp chịu đựng cao: Có khả năng chịu dòng điện lớn lên đến 12A và điện áp chịu đựng đến 500V, phù hợp với các ứng dụng công suất lớn.
• Hoạt động ổn định: Thiết bị có khả năng chịu đựng các điều kiện môi trường và tải biến động, giúp đảm bảo hoạt động ổn định và lâu dài.
• Chuyển mạch nhanh: Thời gian phản hồi nhanh, cho phép chuyển từ trạng thái ngắt sang dẫn nhanh chóng, giúp điều khiển dòng điện một cách hiệu quả.

Thông số kỹ thuật BT151-500R

• Dòng điện định mức (IT(RMS)): 12A (dòng điện tối đa mà thiết bị có thể dẫn liên tục trong trạng thái hoạt động).
• Điện áp ngược cực đại (VDRM): 500V (điện áp tối đa mà thiết bị có thể chịu đựng mà không bị phá hủy).
• Dòng điện kích tại Gate (IGT): Khoảng 5mA đến 50mA (tùy thuộc vào loại thyristor), là dòng điện nhỏ tại cổng điều khiển để kích hoạt thyristor.
• Dòng điện giữ (IH): Mức dòng điện tối thiểu cần thiết để thyristor tiếp tục dẫn sau khi đã kích hoạt.

Ứng dụng BT151-500R

BT151-500R được sử dụng trong nhiều ứng dụng điều khiển công suất và chuyển mạch công suất trong các hệ thống điện AC và DC. Một số ứng dụng cụ thể bao gồm:

• Chỉnh lưu dòng điện: Sử dụng để chuyển đổi từ dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) trong các bộ nguồn chỉnh lưu.
• Điều khiển động cơ: Dùng để điều chỉnh tốc độ động cơ điện trong các thiết bị như máy khoan, máy bơm, hoặc hệ thống điều hòa không khí.
• Điều chỉnh ánh sáng (Dimmer): Được sử dụng để điều chỉnh độ sáng đèn trong các hệ thống chiếu sáng công suất cao.
• Bảo vệ mạch: Sử dụng trong các hệ thống bảo vệ mạch, ngắt nguồn khi có sự cố quá tải hoặc ngắn mạch.

Sơ đồ chân BT151-500R

Kích thước BT151-500R

Xem thêm: Nhiều loại thyristor khác tại đây

Datasheet BT151-500R
