Giới thiệu chung

BTA416Y-800C là một loại Triac công suất cao. Linh kiện này thường được sử dụng trong các mạch điều khiển điện xoay chiều (AC) như dimmer, công tắc điện tử, điều tốc quạt, máy sưởi… với khả năng chịu điện áp và dòng điện lớn, đảm bảo hoạt động ổn định trong môi trường công nghiệp và dân dụng.

Đặc điểm

• Là Triac công suất cao, đóng ngắt hai chiều trên điện áp xoay chiều.

• Có khả năng chịu điện áp ngược và thuận lên tới 800V.

• Dòng tải định mức lớn (tới hàng chục ampe), phù hợp cho tải công suất cao.

• Tích hợp khả năng chống nhiễu và bảo vệ quá áp tốt.

• Có thể điều khiển trực tiếp bằng tín hiệu từ vi điều khiển hoặc mạch logic.

• Đóng cắt nhanh, hoạt động ổn định, bền bỉ.

Cấu tạo

• Bao gồm hai SCR mắc song song ngược chiều trong cùng một chip bán dẫn.

• Có ba cực:

  • MT1 (Main Terminal 1)

  • MT2 (Main Terminal 2)

  • G (Gate – cực điều khiển)

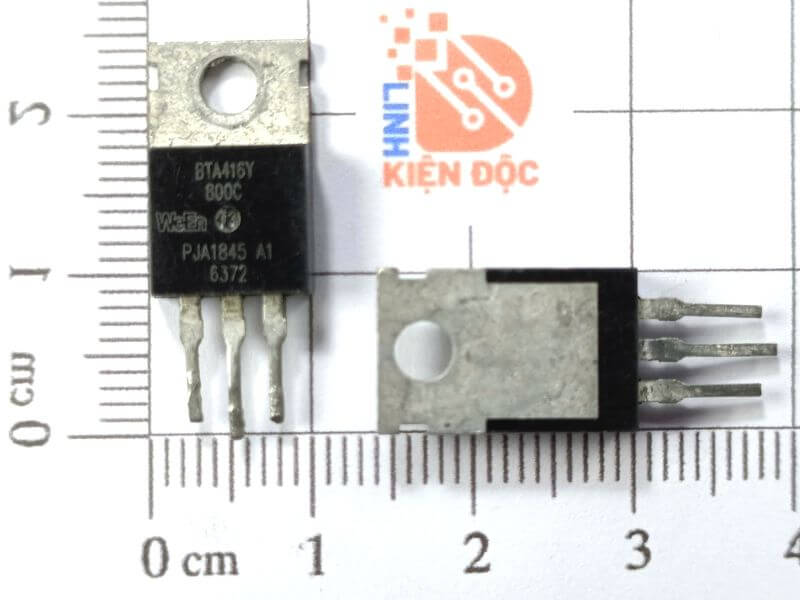

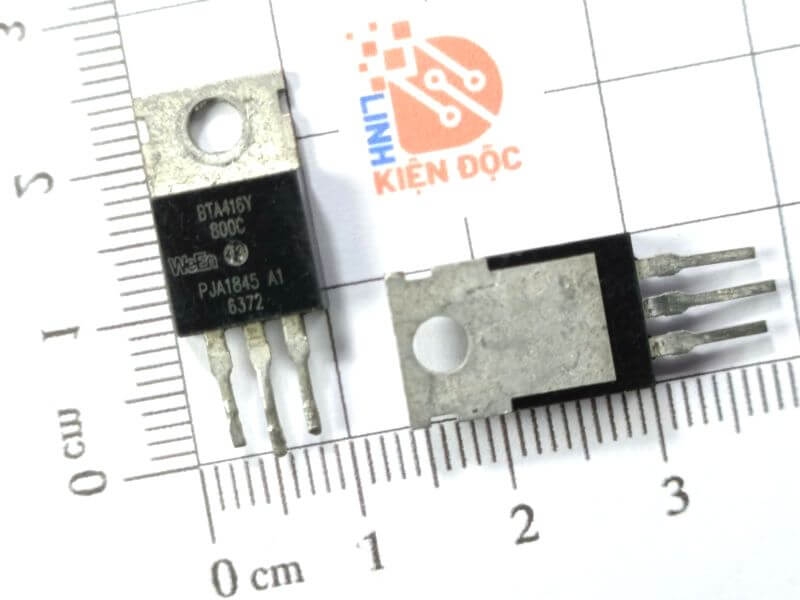

• Đóng gói dạng TO-220AB, dễ lắp đặt tản nhiệt.

Sơ đồ chân và sơ đồ cấu tạo

Thông số kỹ thuật

Kích thước

Ứng dụng

• Mạch dimmer đèn chiếu sáng AC.

• Bộ điều tốc quạt điện, động cơ AC.

• Mạch điều khiển nhiệt cho lò sưởi, bếp điện.

• Công tắc điện tử thay thế relay cơ.

• Ứng dụng trong thiết bị gia dụng và công nghiệp yêu cầu đóng cắt AC.

Datasheet
