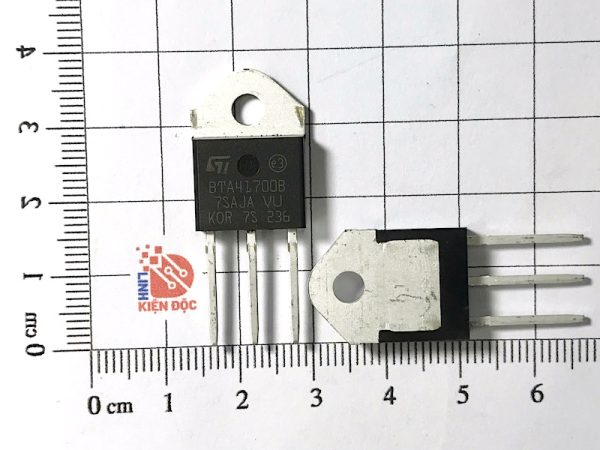

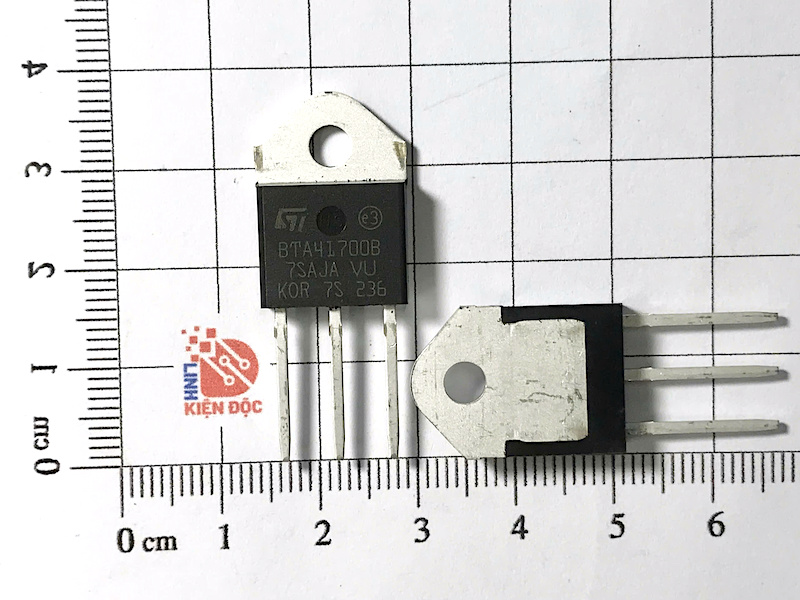

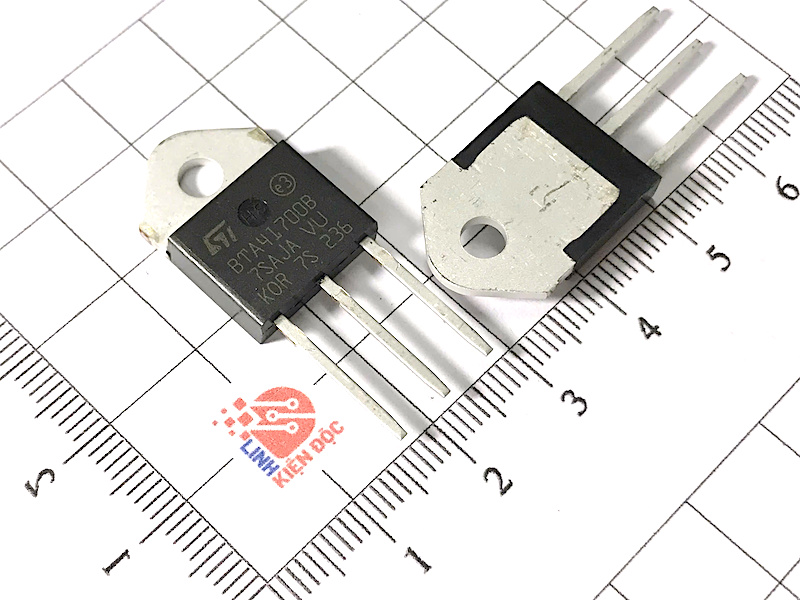

BTA41700B BTA41-700B Triac 40A 700V nhập khẩu TO-3P

Giới thiệu về BTA41700B

BTA41-700B là một Triac mạnh mẽ và đáng tin cậy, phù hợp cho các ứng dụng yêu cầu điều khiển tải AC lớn. Với khả năng chịu dòng tải lên đến 40A và điện áp cực đại 700V, linh kiện này là lựa chọn lý tưởng cho các hệ thống điều khiển công suất cao như điều khiển động cơ, đèn chiếu sáng và thiết bị gia dụng. Triac này cũng có ưu điểm vượt trội về khả năng hoạt động trong môi trường khắc nghiệt và khả năng cách ly tốt, mang lại sự an toàn và hiệu quả trong các ứng dụng thực tế.

Đặc điểm nổi bật BTA41700B

• Dòng điện tải lớn: BTA41-700B có khả năng dẫn dòng điện tối đa lên đến 40A, cho phép nó điều khiển các tải công suất cao như động cơ hoặc hệ thống chiếu sáng.
• Điện áp cực đại: BTA41-700B có khả năng chịu đựng điện áp tối đa lên đến 700V, giúp đảm bảo hoạt động ổn định trong các ứng dụng sử dụng điện áp cao.
• Điện áp kích hoạt cổng (Gate Trigger Voltage): BTA41-700B cần một tín hiệu nhỏ ở cổng điều khiển để kích hoạt dẫn dòng, thường là khoảng 1.3V.
• Khả năng điều khiển tốt: Nó có thể điều khiển tải một cách chính xác, từ chế độ bật/tắt hoàn toàn đến điều chỉnh tốc độ hoặc độ sáng (điều khiển pha).
• Tích hợp cách ly: BTA41-700B được tích hợp cách ly giữa vùng điều khiển và công suất, giúp đảm bảo an toàn trong thiết kế mạch.
• Chịu nhiệt tốt: Triac này có thể hoạt động trong dải nhiệt độ rộng, từ -40°C đến +125°C, đảm bảo độ tin cậy và ổn định trong các điều kiện môi trường khắc nghiệt.

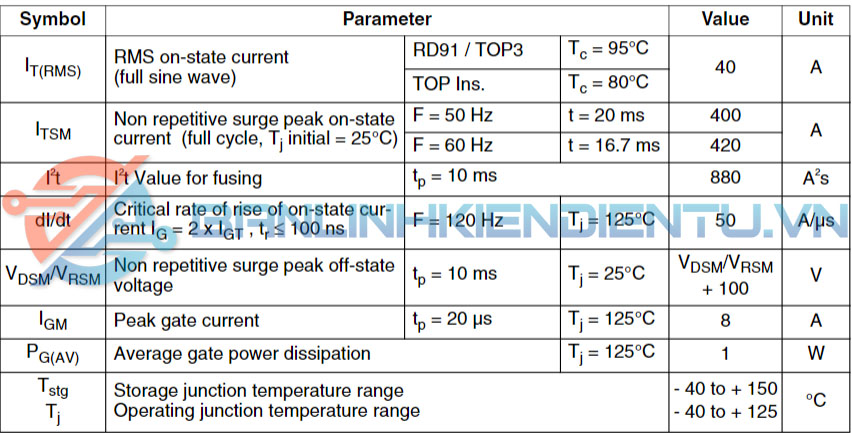

Thông số kỹ thuật BTA41700B

• Dòng tải tối đa (IT RMS): 40A.
• Điện áp cực đại (VDRM): 700V.
• Dòng điện kích (IGT): 50mA.
• Điện áp kích hoạt cổng (VGT): 1.3V.
• Nhiệt độ hoạt động: Từ -40°C đến +125°C.

Ứng dụng BTA41700B

• Điều khiển động cơ: BTA41-700B có thể được sử dụng trong các hệ thống điều khiển tốc độ động cơ AC, như quạt, máy bơm, hoặc máy móc công nghiệp.
• Điều chỉnh độ sáng đèn: Sử dụng trong các hệ thống điều khiển độ sáng đèn chiếu sáng, đặc biệt trong các ứng dụng yêu cầu điều chỉnh mức độ chiếu sáng.
• Điều khiển nhiệt độ: Trong các hệ thống sưởi hoặc máy điều hòa, BTA41-700B được sử dụng để điều chỉnh nhiệt độ bằng cách điều khiển điện năng cấp cho tải.
• Thiết bị gia dụng: Dùng trong các thiết bị gia dụng như lò nướng, máy giặt, và máy sấy để điều chỉnh nguồn cung cấp điện cho các bộ phận chính.
• Hệ thống điều khiển công nghiệp: Thích hợp trong các ứng dụng công nghiệp yêu cầu kiểm soát tải với công suất lớn và độ ổn định cao.

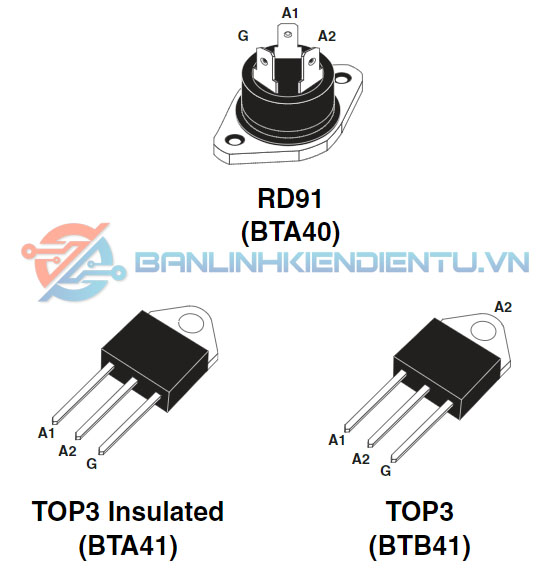

Sơ đồ chân BTA41700B

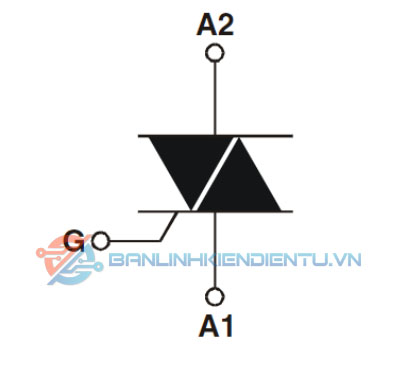

Sơ đồ tương đương BTA41700B

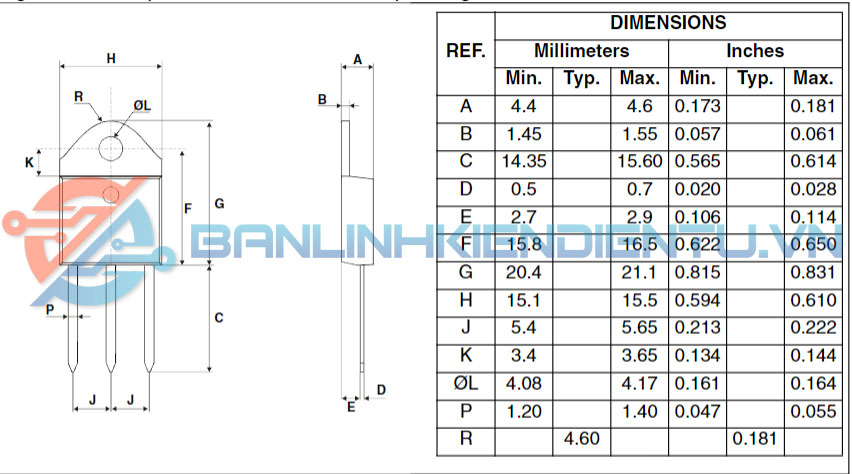

Kích thước BTA41700B

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA41700B
