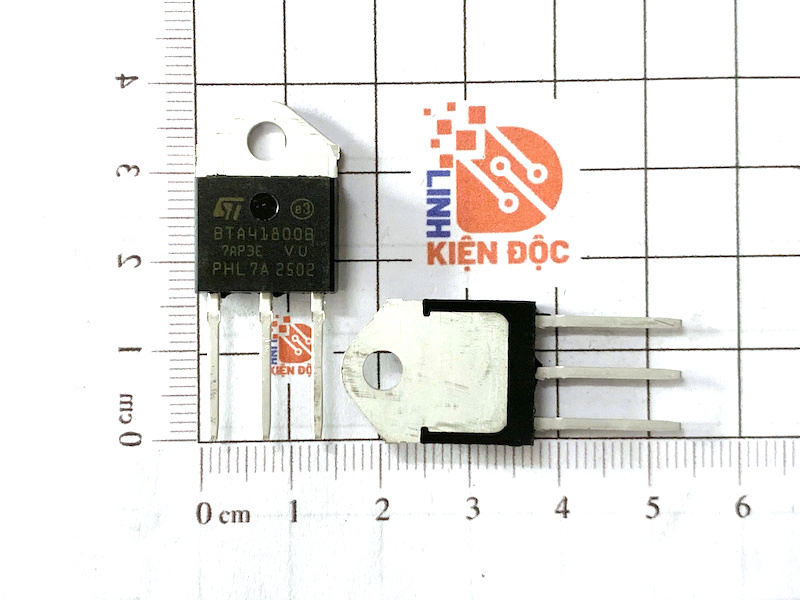

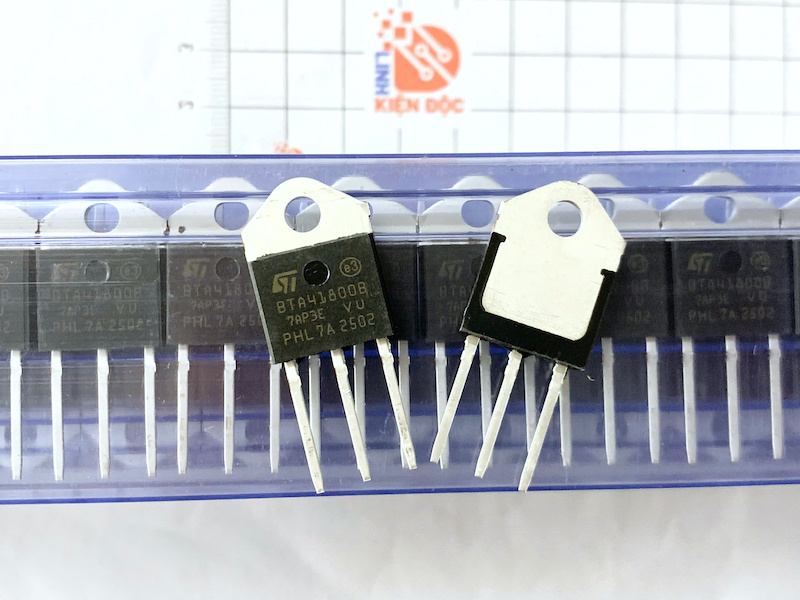

BTA41800B, BTA41-800B Triac TO-3P (hàng thường)

Giới thiệu về BTA41800B

BTA41-800B là một Triac mạnh mẽ và đáng tin cậy, phù hợp cho các ứng dụng yêu cầu điều khiển tải AC lớn. Với khả năng chịu dòng tải lên đến 40A và điện áp cực đại 800V, linh kiện này là lựa chọn lý tưởng cho các hệ thống điều khiển công suất cao như điều khiển động cơ, đèn chiếu sáng và thiết bị gia dụng. Triac này cũng có ưu điểm vượt trội về khả năng hoạt động trong môi trường khắc nghiệt và khả năng cách ly tốt, mang lại sự an toàn và hiệu quả trong các ứng dụng thực tế.

Đặc điểm nổi bật BTA41800B

• Dòng điện tải lớn: BTA41-800B có khả năng dẫn dòng điện tối đa lên đến 40A, cho phép nó điều khiển các tải công suất cao như động cơ hoặc hệ thống chiếu sáng.
• Điện áp cực đại: BTA41-800B có khả năng chịu đựng điện áp tối đa lên đến 800V, giúp đảm bảo hoạt động ổn định trong các ứng dụng sử dụng điện áp cao.
• Điện áp kích hoạt cổng (Gate Trigger Voltage): BTA41-800B cần một tín hiệu nhỏ ở cổng điều khiển để kích hoạt dẫn dòng, thường là khoảng 1.3V.
• Khả năng điều khiển tốt: Nó có thể điều khiển tải một cách chính xác, từ chế độ bật/tắt hoàn toàn đến điều chỉnh tốc độ hoặc độ sáng (điều khiển pha).
• Tích hợp cách ly: BTA41-800B được tích hợp cách ly giữa vùng điều khiển và công suất, giúp đảm bảo an toàn trong thiết kế mạch.
• Chịu nhiệt tốt: Triac này có thể hoạt động trong dải nhiệt độ rộng, từ -40°C đến +125°C, đảm bảo độ tin cậy và ổn định trong các điều kiện môi trường khắc nghiệt.

Thông số kỹ thuật BTA41800B

• Dòng tải tối đa (IT RMS): 40A.
• Điện áp cực đại (VDRM): 800V.
• Dòng điện kích (IGT): 50mA.
• Điện áp kích hoạt cổng (VGT): 1.3V.
• Nhiệt độ hoạt động: Từ -40°C đến +125°C.

Ứng dụng BTA41800B

• Điều khiển động cơ: BTA41-800B có thể được sử dụng trong các hệ thống điều khiển tốc độ động cơ AC, như quạt, máy bơm, hoặc máy móc công nghiệp.
• Điều chỉnh độ sáng đèn: Sử dụng trong các hệ thống điều khiển độ sáng đèn chiếu sáng, đặc biệt trong các ứng dụng yêu cầu điều chỉnh mức độ chiếu sáng.
• Điều khiển nhiệt độ: Trong các hệ thống sưởi hoặc máy điều hòa, BTA41-800B được sử dụng để điều chỉnh nhiệt độ bằng cách điều khiển điện năng cấp cho tải.
• Thiết bị gia dụng: Dùng trong các thiết bị gia dụng như lò nướng, máy giặt, và máy sấy để điều chỉnh nguồn cung cấp điện cho các bộ phận chính.
• Hệ thống điều khiển công nghiệp: Thích hợp trong các ứng dụng công nghiệp yêu cầu kiểm soát tải với công suất lớn và độ ổn định cao.

Sơ đồ chân BT136S-800E

Sơ đồ tương đương BTA41800B

Kích thước BTA41800B

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA41800B
