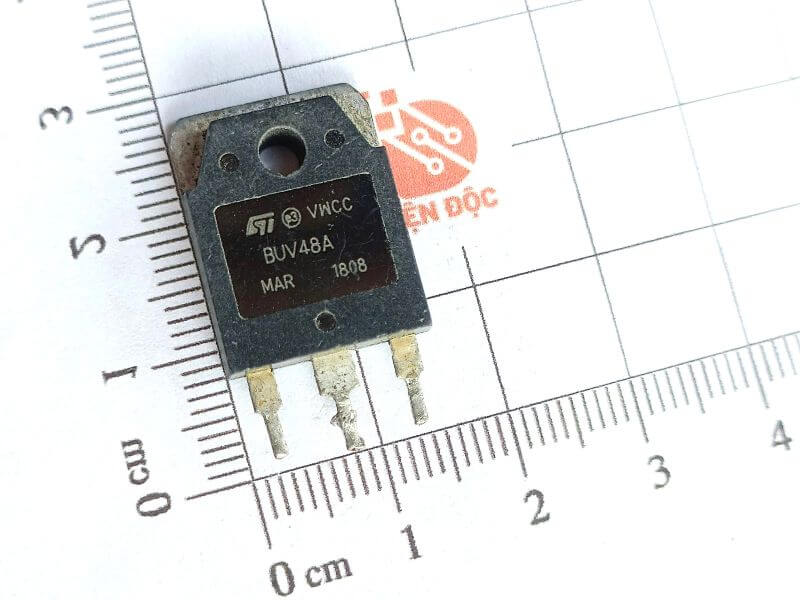

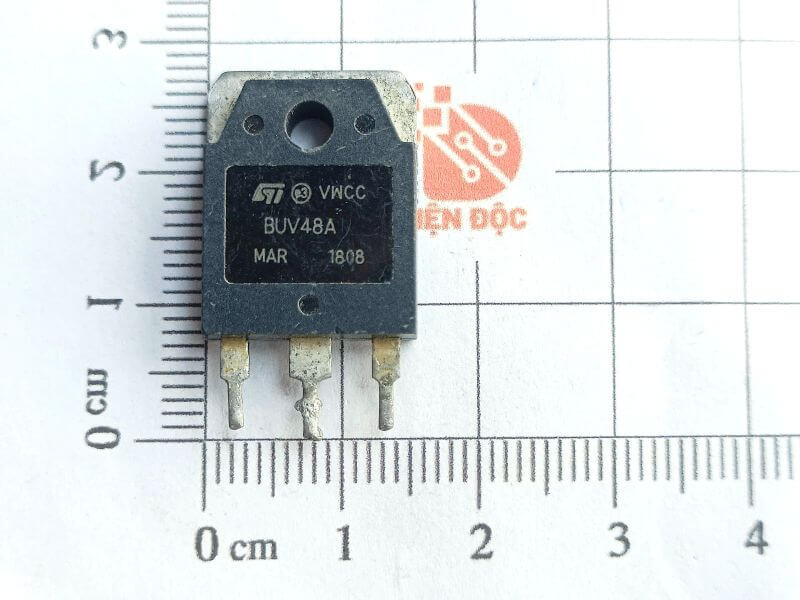

BUV48A Transistor công suất NPN 15A 450V TO-247 Tháo máy

Giới thiệu chung

BUV48A là transistor lưỡng cực công suất (NPN Power Bipolar Junction Transistor) chuyên dùng cho các mạch công suất cao, tần số trung bình, thường gặp trong biến tần, nguồn xung, bộ khuếch đại công suất, và mạch điều khiển động cơ. Thuộc nhóm High Power Switching Transistor, được đóng gói theo chuẩn TO-247, loại vỏ phổ biến cho các linh kiện công suất cần tản nhiệt tốt. Linh kiện có khả năng chịu dòng lớn, chịu điện áp cao và tốc độ chuyển mạch tương đối nhanh, phù hợp cho môi trường công nghiệp.

Đặc điểm

• Transistor NPN công suất cao.

• Dòng cực đại lớn, chịu áp cao.

• Hỗ trợ tần số chuyển mạch từ trung bình đến cao.

• Được thiết kế tối ưu cho tản nhiệt hiệu quả khi gắn lên heatsink.

• Độ bền tốt, hoạt động ổn định trong các ứng dụng công suất nặng.

Cấu tạo

• Gồm ba cực: Collector (C), Base (B), Emitter (E).

• Đóng gói trong vỏ TO-247 với mặt kim loại lớn phía sau để dẫn nhiệt.

• Chất bán dẫn silic với khuếch tán NPN tiêu chuẩn cho transistor công suất.

• Các chân được bố trí thẳng hàng: chân 1 (B), chân 2 (C), chân 3 (E); mặt sau kết nối với cực Collector.

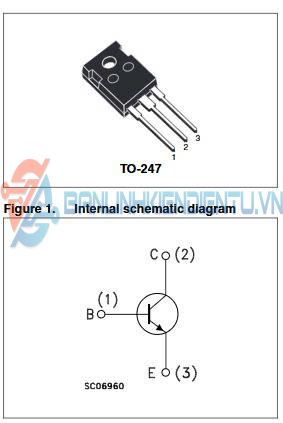

Sơ đồ chân và sơ đồ cấu tạo

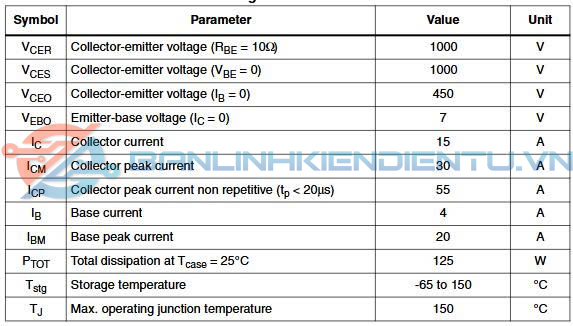

Thông số kỹ thuật chính

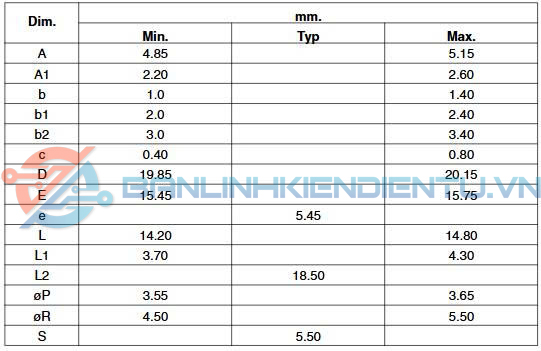

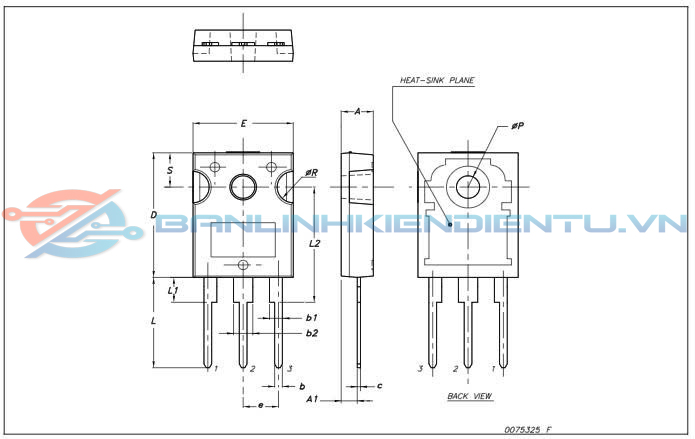

Kích thước

Ứng dụng

• Bộ nguồn công suất cao (SMPS).

• Mạch điều khiển động cơ DC/AC.

• Biến tần và nghịch lưu công suất.

• Bộ khuếch đại âm thanh công suất cao.

• Mạch chuyển đổi DC–DC.

• Mạch điều khiển tải công suất lớn.

• Thiết bị công nghiệp cần đóng cắt nhanh và chịu áp cao.

Xem thêm các mã Mosfet khác tại đây

Datasheet
