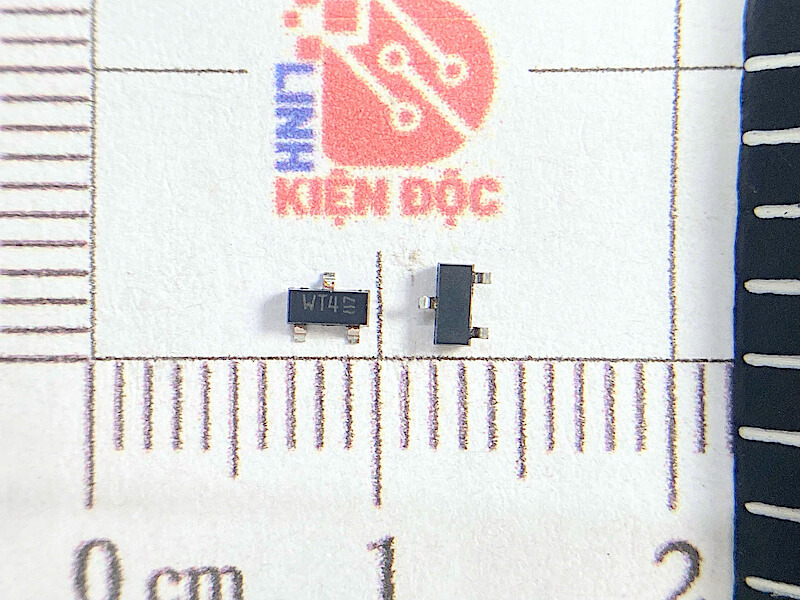

BZX84C2V7 kí hiệu WT4 diode zenner 2.7V SOT-23

Giới thiệu về BZX84C2V7

BZX84C2V7 là một diode zener dạng SMD, được thiết kế cho các ứng dụng yêu cầu ổn định điện áp với mức điện áp zener danh định là 2.7V. Đây là một thiết bị tiêu chuẩn trong ngành công nghiệp điện tử nhờ độ tin cậy cao và kích thước nhỏ gọn.

Đặc điểm BZX84C2V7

• Cấu tạo: Là một diode zener loại silicon với khả năng dẫn điện ngược khi điện áp đạt tới mức zener (điện áp ổn định 2.7V).
• Đóng gói: SOT-23, một gói tiêu chuẩn SMD nhỏ gọn, lý tưởng cho các ứng dụng yêu cầu tiết kiệm không gian.
• Cực tính: Diode zener là thiết bị có cực tính; chân Anode và Cathode cần được kết nối đúng cách.

Thông số kỹ thuật BZX84C2V7

• Điện áp zener (Vz): 2.7V, sai số: ±5%
• Dòng điện zener (Iz):
  • Dòng điện tham chiếu: 5mA (Iz tiêu chuẩn để đạt điện áp zener danh định).
  • Dòng zener tối đa: Tùy thuộc vào ứng dụng và điều kiện tải, nhưng không nên vượt quá mức tiêu thụ công suất cho phép.
• Công suất tiêu tán tối đa (Ptot):
  • Công suất tiêu tán tối đa: 300mW (khi nhiệt độ môi trường là 25°C).
  • Giảm công suất theo nhiệt độ môi trường: 2.4mW/°C (khi nhiệt độ vượt quá 25°C).
• Dòng ngược (IR): Dòng rò ở chế độ phân cực ngược nhỏ: 20µA (ở điện áp 1V).
• Trở kháng zener (Zz): Ở điện áp zener danh định và dòng điện tham chiếu 5mA, trở kháng điển hình: 100Ω.
• Nhiệt độ hoạt động:
  • Nhiệt độ môi trường: -65°C đến +150°C.
  • Nhiệt độ mối nối tối đa: 150°C.

Ứng dụng BZX84C2V7

1. Ổn định điện áp:
   • Được sử dụng để duy trì một điện áp cố định, ví dụ: tham chiếu cho mạch điều khiển hoặc mạch so sánh.
2. Bảo vệ mạch:
   • Hạn chế tăng áp hoặc bảo vệ thiết bị nhạy cảm trước xung áp cao.
3. Tham chiếu điện áp:
   • Làm nguồn điện áp tham chiếu trong các bộ ADC/DAC.
4. Mạch cắt áp:
   • Sử dụng để giới hạn tín hiệu đầu vào trong các mạch tín hiệu tương tự hoặc số.

Lưu ý khi sử dụng BZX84C2V7

1. Chọn đúng điện trở hạn dòng (R):



2. Hạn chế quá nhiệt:
   • Đảm bảo tản nhiệt tốt khi diode hoạt động liên tục.
3. Kiểm tra sai số điện áp zener:
   • Nếu cần độ chính xác cao, hãy chọn thiết bị có sai số nhỏ hơn.

Kích thước BZX84C2V7

Xem thêm những mã Diode Zener khác tại đây

Datasheet BZX84C2V7
