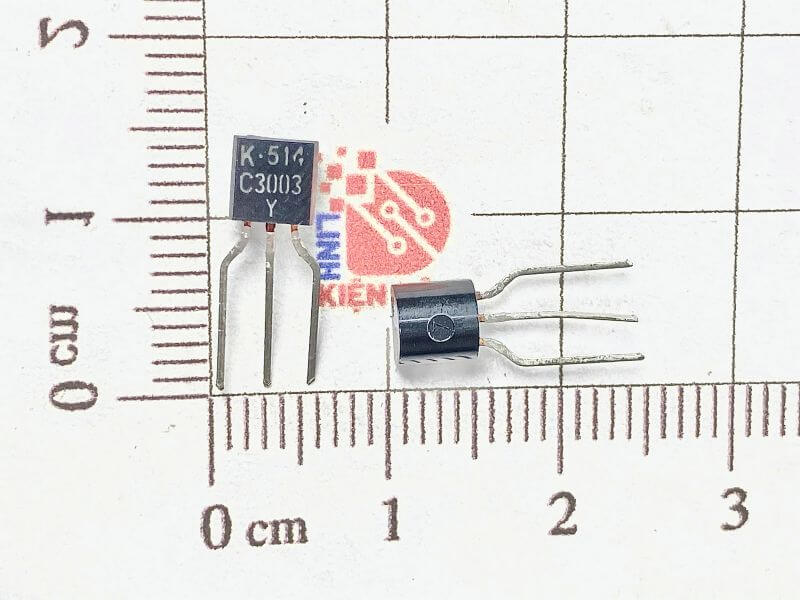

C3003 Transistor NPN TO-92 (THÁO MÁY)

1. Giới thiệu

C3003 là transistor NPN công suất nhỏ, dạng TO-92, thường được sử dụng trong các mạch khuếch đại, mạch chuyển mạch dòng thấp, và điều khiển thiết bị điện tử đơn giản. Đây là linh kiện phổ biến trong các thiết bị điện tử dân dụng, dễ dàng thay thế và tích hợp vào các mạch điện nhỏ gọn.

2. Đặc điểm

• Transistor NPN dòng nhỏ

• Kích thước nhỏ gọn, dễ lắp đặt với kiểu đóng gói TO-92

• Hoạt động tốt trong các mạch tần số thấp và trung bình

• Đáp ứng nhanh, phù hợp cho cả mạch khuếch đại và công tắc

• Thường được sử dụng trong mạch điều khiển, driver LED, relay, v.v.

3. Thông số kỹ thuật

• Loại: NPN

• Vceo (Điện áp Collector-Emitter tối đa): 50V

• Ic (Dòng Collector cực đại): 150mA

• Pc (Công suất tiêu tán cực đại): 400mW

• hFE (Hệ số khuếch đại dòng DC): 70–700

• Tần số chuyển mạch (fT): khoảng 150 MHz

• Đóng gói: TO-92

• Nhiệt độ hoạt động: -55°C đến +150°C

4. Ứng dụng

• Mạch khuếch đại tín hiệu âm thanh

• Mạch công tắc điện tử dòng nhỏ

• Điều khiển đèn LED, thiết bị tiêu thụ dòng thấp

• Các thiết bị điện tử dân dụng

• Dự án DIY, học tập và sửa chữa mạch
