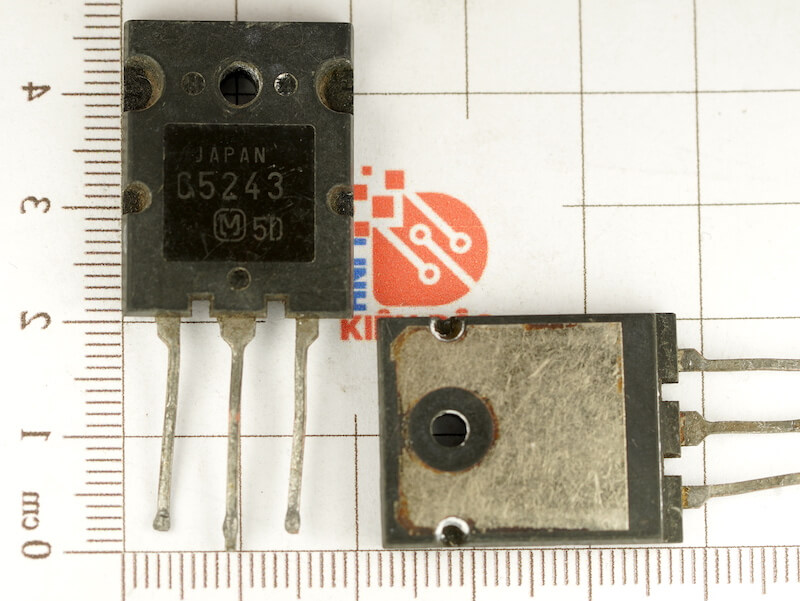

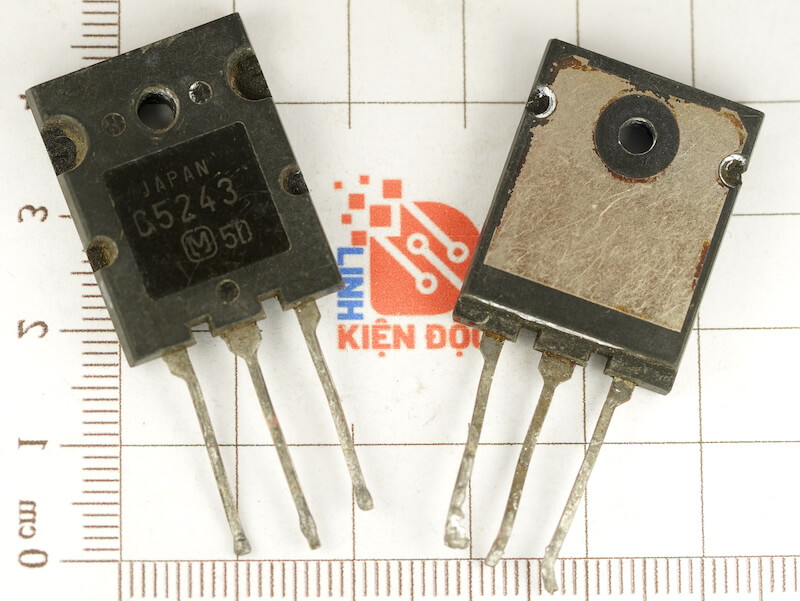

C5243 2SC5243 Transistors 15A 1700V TO-3PL tháo máy

GIỚI THIỆU CHUNG C5243:

C5243 là một Transistor NPN loại khuếch tán ba lớp Mesa Silicon, được thiết kế chủ yếu cho các ứng dụng ngõ ra lái tia quét ngang trong TV và màn hình CRT. Nó được sản xuất bởi nhiều công ty, bao gồm Toshiba và Panasonic.

Đặc điểm chính:

• Phân cực: NPN
• Điện áp Collector-Base tối đa (VCBO): Thường là 1600V hoặc 1700V (tùy thuộc vào nhà sản xuất và biến thể cụ thể).
• Điện áp Collector-Emitter tối đa (VCEO): Thường là 1600V hoặc 1700V.
• Điện áp Emitter-Base tối đa (VEBO): Thường là 6V.
• Dòng điện Collector tối đa (IC): Thường là 15A hoặc 30A (tùy thuộc vào nhà sản xuất và biến thể cụ thể).
• Công suất tiêu tán Collector tối đa (PC): Thường là 200W (ở Tc = 25°C).
• Điện áp đánh thủng cao: Đây là một tính năng quan trọng cho việc sử dụng nó trong các ứng dụng điện áp cao như mạch lái tia quét ngang của CRT.
• Chuyển mạch tốc độ cao: Được thiết kế để chuyển mạch nhanh, rất quan trọng cho các mạch lái tia quét ngang hoạt động ở tần số cao.
• Vùng hoạt động an toàn rộng (SOA): Đảm bảo hoạt động đáng tin cậy trong nhiều điều kiện điện áp và dòng điện khác nhau.
• Kiểu chân: Thường là TO-3PL, một kiểu chân cắm được thiết kế để tản nhiệt tốt.

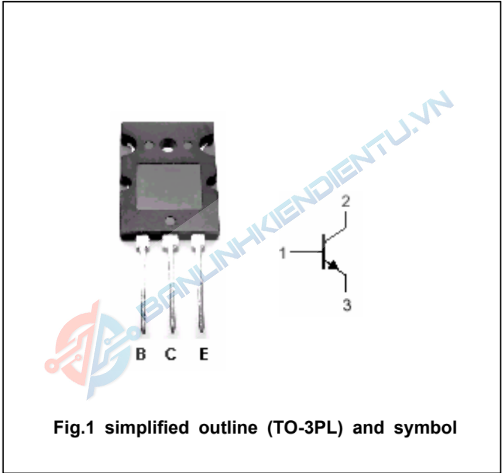

SƠ ĐỒ CHÂN C5243:

NGUYÊN LÝ HOẠT ĐỘNG CỦA TRANSISTOR NPN (Tổng Quan)

• Là một linh kiện bán dẫn ba lớp (N-P-N) với ba cực: Emitter (E), Base (B), và Collector (C).
• Dòng điện Collector (IC​) được điều khiển bởi dòng điện Base (IB​). Một dòng điện nhỏ ở Base có thể điều khiển một dòng điện lớn hơn nhiều ở Collector (IC​=βIB​).
• Khi điện áp Base-Emitter (VBE​) vượt quá điện áp ngưỡng (khoảng 0.7V đối với transistor Silicon), transistor bắt đầu dẫn điện.
• Trong ứng dụng chuyển mạch, transistor hoạt động ở hai trạng thái chính: tắt (cut-off) khi không có hoặc có dòng Base rất nhỏ, và bật (saturation) khi có dòng Base đủ lớn để transistor dẫn tối đa.

THÔNG SỐ KĨ THUẬT C5243 :

CHỨC NĂNG CỦA TRANSISTOR NPN C5243 (Cho ứng dụng lái tia quét ngang CRT)

• Chuyển mạch tốc độ cao: Đóng/mở dòng điện nhanh chóng để điều khiển dòng điện qua cuộn lái tia quét ngang.
• Khuếch đại dòng điện: Khuếch đại dòng điện điều khiển từ mạch driver để cung cấp dòng điện lớn cần thiết cho cuộn lái tia.
• Điều khiển dòng điện: Điều chỉnh dòng điện qua cuộn lái tia để tạo ra sự quét ngang chính xác trên màn hình CRT.

ỨNG DỤNG THỰC TẾ CỦA TRANSISTOR NPN C5243 TO-3PL

• Tầng công suất lái tia quét ngang trong TV CRT.
• Tầng công suất lái tia quét ngang trong màn hình CRT.

LƯU Ý KHI SỬ DỤNG TRANSISTOR NPN C5243 TO-3PL

• Tham khảo Datasheet:
  • Luôn tìm và đọc kỹ datasheet của nhà sản xuất (Toshiba, Panasonic, hoặc khác) để có thông số kỹ thuật chính xác và đầy đủ (điện áp và dòng điện tối đa, hệ số khuếch đại dòng điện $\beta$ hoặc hFE​, tần số chuyển mạch, công suất tiêu tán, v.v.).
• Tản nhiệt:
  • C5243 hoạt động ở công suất cao trong ứng dụng lái tia quét ngang, do đó cần tản nhiệt hiệu quả. Gắn transistor vào tản nhiệt phù hợp và sử dụng kem tản nhiệt để đảm bảo tiếp xúc nhiệt tốt.
• Không vượt quá định mức:
  • Tuân thủ nghiêm ngặt các thông số điện áp (VCBO, VCEO, VEBO) và dòng điện (IC, IB) tối đa được chỉ định trong datasheet để tránh làm hỏng transistor.
• Điện áp và dòng điện Base:
  • Điều khiển điện áp và dòng điện Base một cách phù hợp để đảm bảo transistor hoạt động trong vùng an toàn và đạt được hiệu suất mong muốn.
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng và quá áp để bảo vệ transistor và các linh kiện khác trong mạch lái tia quét ngang.
• Tần số hoạt động:
  • Đảm bảo tần số tín hiệu điều khiển phù hợp với khả năng chuyển mạch của transistor như được chỉ định trong datasheet.
• Kiểm tra kỹ lưỡng (nếu là hàng tháo máy):
  • Nếu sử dụng transistor tháo máy, cần kiểm tra cẩn thận tình trạng vật lý và đo kiểm tra các chân để đảm bảo linh kiện còn hoạt động tốt.

KÍCH THƯỚC  C5243:
