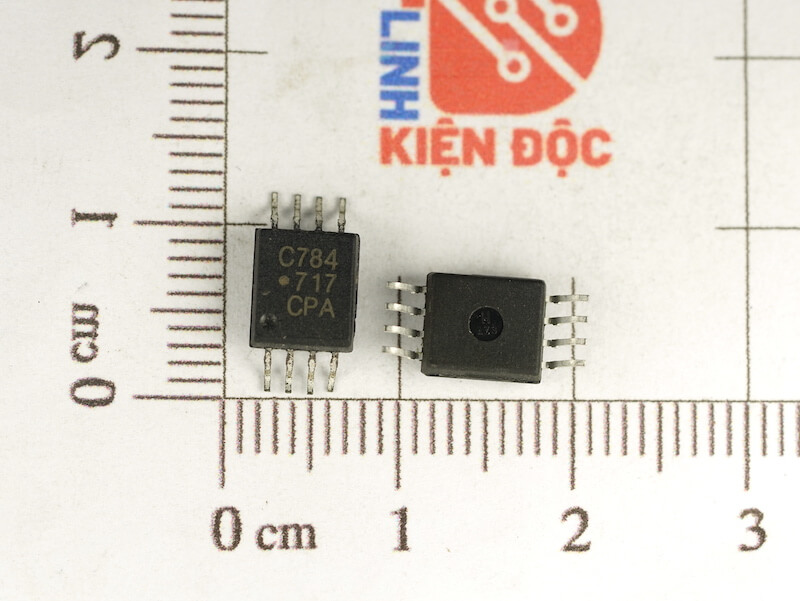

C784, ACPL-C784 Opto SOP-8

Mô tả Opto ACPL-C784

• ACPL-C784 được thiết kế để cảm biến dòng điện trong các ổ đĩa động cơ điện tử, dòng điện động cơ chạy qua một điện trở bên ngoài và sự sụt giảm điện áp tương tự gây ra được cảm nhận bởi ACPL-C784. Một điện áp đầu ra chênh lệch được tạo ra ở phía bên kia của hàng rào cách ly quang học ACPL-C784. Điện áp đầu ra chênh lệch này tỷ lệ thuận với dòng điện của động cơ và có thể được chuyển đổi thành tín hiệu một đầu bằng cách sử dụng op-amp như minh họa trong mạch ứng dụng được đề xuất. Do các dao động điện áp ở chế độ chung vài trăm vôn trong hàng chục nano giây là phổ biến trong các ổ đĩa động cơ biến tần chuyển mạch hiện đại, nên ACPL-C784 được thiết kế để bỏ qua tốc độ xoay nhất thời ở chế độ chung rất cao (ít nhất là 10 kV/ μs).
• Độ lệch tăng 0,00025 V/V/°C so với Nhiệt độ

• Điện áp đầu vào 0,3 mV

• Bandwidth 100 kHz

• 0,004% phi tuyến tính

Ứng dụng Opto ACPL-C784

• Cảm biến dòng điện và pha động cơ

• Cảm Biến Dòng Biến Tần
• Cảm biến điện áp bus DC

• Giám sát và cảm biến dòng điện cho mục đích chung

• Cách ly tín hiệu tương tự mục đích chung…

Sơ đồ chân C784

Kích thước Opto ACPL-C784

Bảng thông số Opto ACPL-C784

Xem thêm sản phẩm Opto khác tại đây

Datasheet của Opto ACPL-C784
