C844G, UPC844G SOP-14

Giới thiệu về IC UPC844G

µPC844 là bộ khuếch đại hoạt động băng tần rộng, tốc độ cao gấp 4 lần được thiết kế để hoạt động với nguồn điện đơn từ +3 V đến +32 V với dòng tiêu thụ ở mức thấp. Bằng cách sử dụng bóng bán dẫn PNP tốc độ cao cho mạch đầu vào và đầu ra, hiệu suất AC tuyệt vời đạt được mà không làm giảm khả năng truyền động tải điện dung. Không có biến dạng chéo và đặc tính dải điện áp đầu ra rộng, µPC844 là lựa chọn tối ưu cho bộ khuếch đại AC nguồn đơn và các bộ lọc hoạt động.

Đặc trưng kỹ thuật

• Tốc độ quay cao: 8,5 V/ µs (V+ = +5 V, V = GND)
• Sản phẩm có độ rộng băng tần khuếch đại rộng: 3,5 MHz (V+ = +5 V, V = GND)
• Dải điện áp cung cấp rộng: +3 V đến +32 V
• Điện áp đầu ra dao động rộng
• Dải điện áp đầu vào chế độ chung bao gồm V-
• Bù tần số bên trong
• Bảo vệ ngắn mạch đầu ra

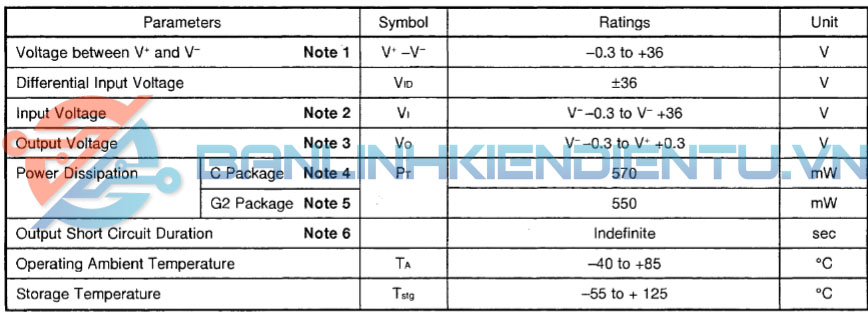

Thông số kỹ thuật

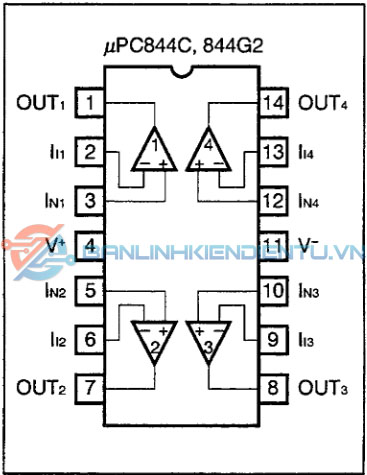

Sơ đồ chân

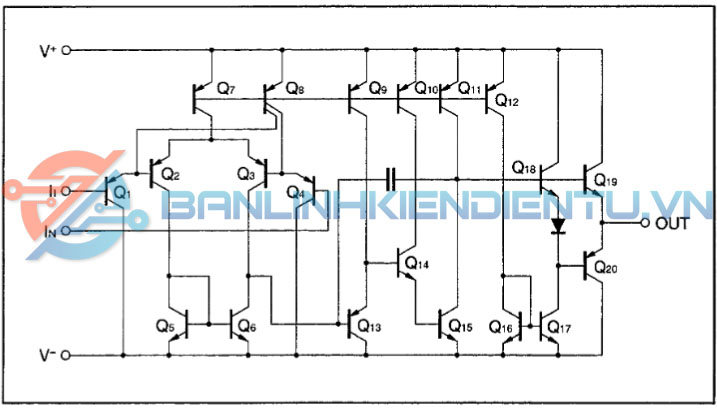

Sơ đồ tương đương

Kích thước IC UPC844G

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet UPC844G
