1. Giới thiệu

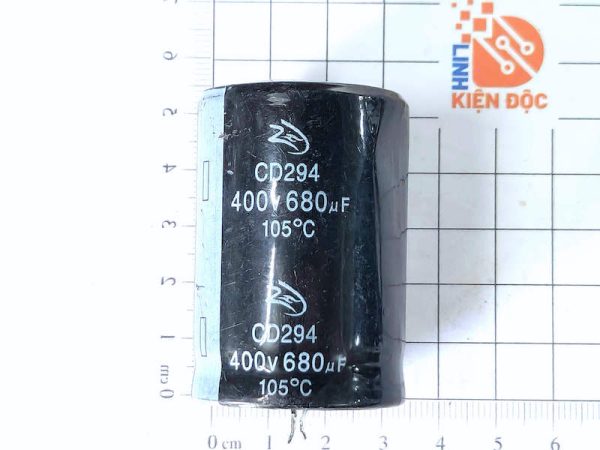

Tụ CD294 680µF 400V là tụ hóa nhôm điện phân loại snap-in, điện áp cao, chuyên dùng cho các bộ nguồn công suất lớn. Thuộc dòng CD294 – đây là series cải tiến từ CD293, có khả năng chịu dòng ripple cao hơn và tuổi thọ dài hơn, phù hợp cho môi trường làm việc khắc nghiệt.

2. Cấu tạo

• Điện cực: Nhôm được oxy hóa tạo lớp điện môi mỏng.

• Giấy điện phân: Thấm dung dịch điện phân, cuộn với cực nhôm.

• Vỏ nhôm: Dạng trụ, in đầy đủ thông số kỹ thuật.

• Nắp an toàn: Có rãnh chữ thập (vent) để thoát áp khi tụ hỏng.

• Chân tụ: Dạng snap-in (cắm PCB, chịu dòng lớn).

• Ron cao su: Bịt kín, chống rò điện phân.

3. Thông số kỹ thuật

• Điện dung: 680µF

• Điện áp định mức: 400VDC

• Dung sai điện dung: ±20% (20°C, 120Hz)

• Nhiệt độ làm việc: -40°C ~ +105°C

• Tuổi thọ: 3.000 – 5.000 giờ tại 105°C (cao hơn CD293).

• Kích thước điển hình: Ø35 × 60 mm

• Dòng ripple chịu đựng: ~3 – 4 A (120Hz, 105°C).

• ESR: thấp hơn CD293 → hiệu suất lọc cao hơn.

4. Chức năng

• Lọc điện áp DC sau chỉnh lưu trong mạch nguồn.

• Giảm nhiễu và gợn sóng (ripple current).

• Ổn định điện áp DC bus trong hệ thống công suất.

• Dự trữ năng lượng, cấp dòng ngắn hạn cho tải.

5. Ứng dụng

• Bộ nguồn chuyển mạch (SMPS).

• UPS, bộ nguồn công nghiệp.

• Biến tần điều khiển động cơ, servo drive.

• Thiết bị năng lượng tái tạo (solar inverter, wind inverter).

• Thiết bị điện tử công suất lớn: máy hàn, CNC, thang máy.

6. Cách kiểm tra tụ CD294 680µF 400V

• Đo điện dung: bằng đồng hồ LCR hoặc vạn năng có thang đo tụ → giá trị gần 680µF (sai số ±20%).

• Đo ESR: ESR meter, nếu ESR tăng cao nhiều lần so với tiêu chuẩn → tụ đã suy giảm.

• Quan sát ngoại quan: vỏ phồng, rò rỉ dung dịch, chân rỉ → tụ hỏng.

• Đo điện trở cách điện: thang MΩ, điện trở phải rất cao.
