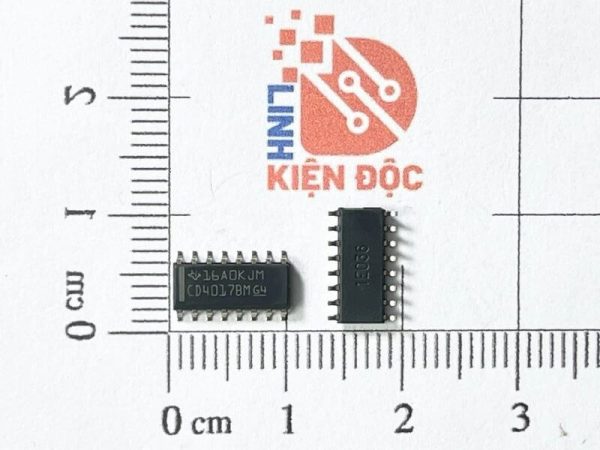

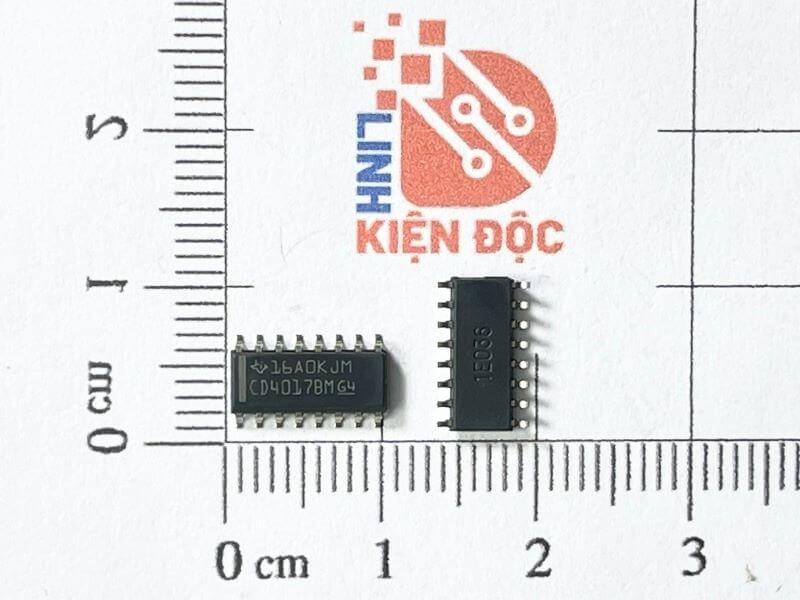

CD4017BM CD4017 IC số SOP- 16 nhập khẩu

Giới thiệu về CD4017BM

IC CD4017BM là một bộ đếm thập phân được sản xuất dựa trên công nghệ CMOS, thường được sử dụng trong các ứng dụng điều khiển tuần tự, chia tần số, và mạch hiển thị. Đây là phiên bản nhỏ gọn với đóng gói SOP-16, dễ dàng tích hợp vào các mạch điện tử hiện đại.

Đặc điểm nổi bật CD4017BM

• Bộ đếm thập phân 10 đầu ra: IC có 10 đầu ra tuần tự (Q0 đến Q9) kích hoạt lần lượt theo từng xung nhịp.
• Hoạt động ổn định ở dải điện áp rộng: Từ 3V đến 15V.
• Tần số hoạt động cao: Lên đến 5 MHz, phù hợp với các ứng dụng tốc độ cao.
• Tích hợp tính năng Reset: Có chân reset để đưa bộ đếm về trạng thái ban đầu.
• Tiêu thụ năng lượng thấp: Được chế tạo trên công nghệ CMOS, giúp giảm dòng tiêu thụ so với các công nghệ khác.
• Khả năng chống nhiễu tốt: Đảm bảo hoạt động ổn định trong môi trường có nhiễu điện từ.

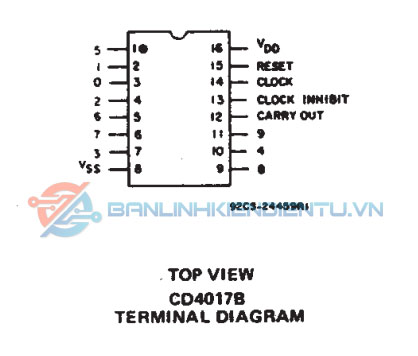

Sơ đồ chân CD4017BM

1. VDD: Nguồn dương (3V đến 15V).
2. Q5: Đầu ra thứ 6 của bộ đếm.
3. Q1: Đầu ra thứ 2 của bộ đếm.
4. Q0: Đầu ra thứ 1 của bộ đếm.
5. Q2: Đầu ra thứ 3 của bộ đếm.
6. Q6: Đầu ra thứ 7 của bộ đếm.
7. Q7: Đầu ra thứ 8 của bộ đếm.
8. Q3: Đầu ra thứ 4 của bộ đếm.
9. Q4: Đầu ra thứ 5 của bộ đếm.
10. Q8: Đầu ra thứ 9 của bộ đếm.
11. Q9: Đầu ra thứ 10 của bộ đếm.
12. MR (Master Reset): Đưa bộ đếm về trạng thái ban đầu.
13. Clock Inhibit: Dừng hoạt động của bộ đếm khi kích hoạt.
14. Clock: Đầu vào xung nhịp để điều khiển bộ đếm.
15. Carry Out: Đầu ra mang để nối với IC đếm khác.
16. VSS: Nguồn âm hoặc đất.

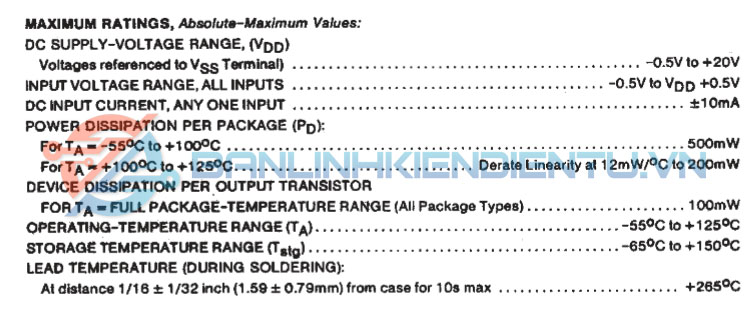

Thông số kỹ thuật CD4017BM

• Điện áp hoạt động: 3V đến 15V.
• Tần số hoạt động tối đa: 5 MHz (ở 15V).
• Dòng tiêu thụ tĩnh: 10 nA (tối đa ở 5V).
• Dòng đầu ra: ±10 mA.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• Đóng gói: SOP-16.

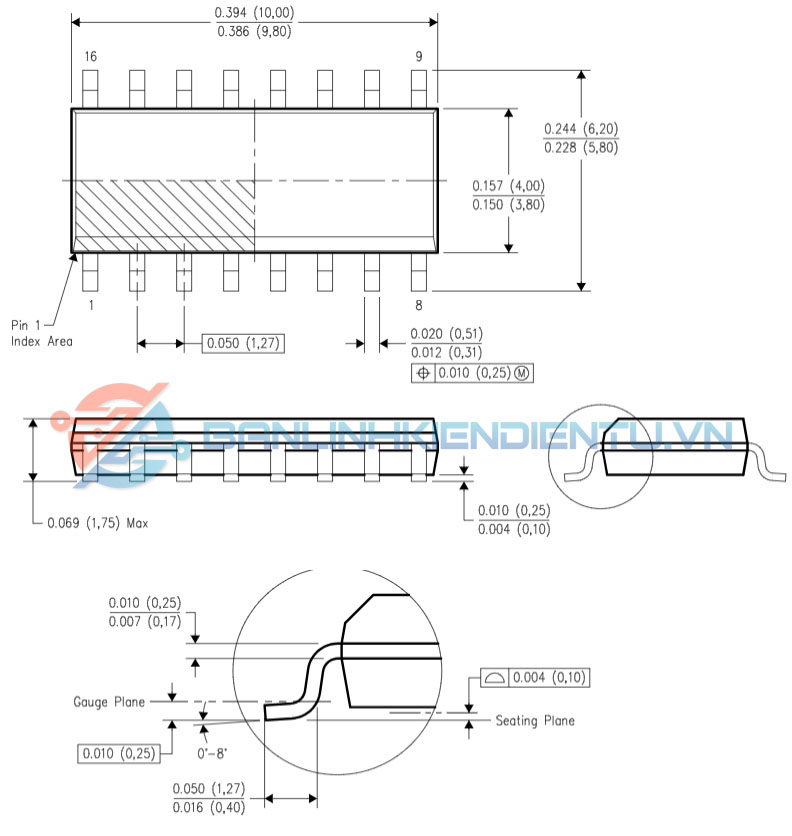

Kích thước CD4017BM

Ứng dụng CD4017BM

• Mạch chia tần số: Sử dụng để giảm tần số của tín hiệu đầu vào.
• Mạch điều khiển tuần tự: Trong hệ thống đèn LED, băng tải hoặc các thiết bị tự động hóa.
• Mạch hiển thị: Điều khiển các mạch hiển thị số hoặc LED.
• Mạch đồng hồ: Đếm và hiển thị thời gian.
• Mạch tạo tín hiệu: Tạo ra tín hiệu điều khiển tuần tự.

Xem thêm: Nhiều sản phẩm IC số tại đây

Datasheet CD4017BM
