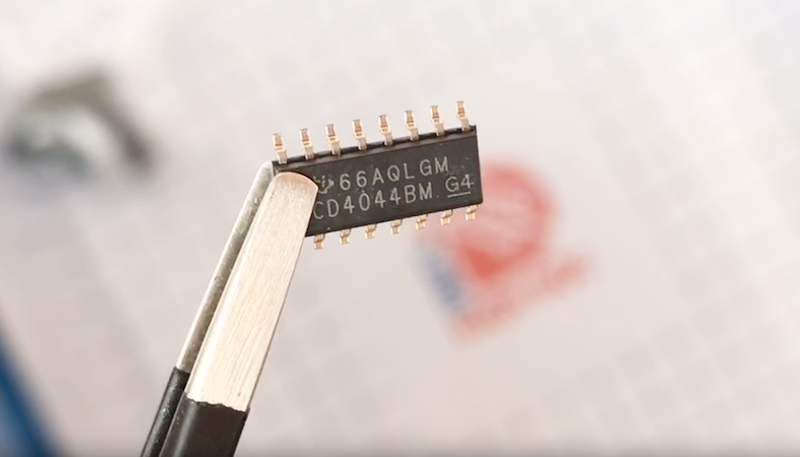

CD4044BM, CD4044 IC Số SOP-16

Giới thiệu về IC số CD4044BM

• CD4044BM thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được chế tạo với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4044BM có Quad 3 trạng thái NAND R-S Latch Tri-state
• CD4044BM có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.
• CD4044BM bao gồm bốn chốt R-S, được tạo bằng cách sử dụng cổng logic NAND. Có một đầu vào BẬT 3 TRẠNG THÁI chung cho cả bốn chốt. Logic “1” trên đầu vào ENABLE kết nối các trạng thái chốt với đầu ra Q. Logic “0” trên đầu vào ENABLE sẽ ngắt kết nối trạng thái chốt khỏi đầu ra Q dẫn đến tình trạng mạch hở trên đầu ra Q. Tính năng 3-STATE cho phép kết nối chung các đầu ra. IC có nhiều tính năng như khả năng chống ồn cao, chặn ESD và bảo vệ quá tải nhiệt tuyệt vời.

Đặc trưng của IC số CD4044BM

• Dải điện áp cung cấp rộng: 3V đến 15V
• Công suất thấp: 100 nW (điển hình)
• Khả năng chống nhiễu cao: 0,45 VDD
• Đầu vào SET và RESET riêng biệt cho mỗi chốt
• Cấu hình NOR và NAND
• Đầu ra 3-STATE với đầu ra chung cho phép

Ứng dụng của IC số CD4044BM

• Lưu trữ nhiều Bus
• Bốn bit lưu trữ độc lập với đầu ra cho phép
• Logic kỹ thuật số chung

Thông số kỹ thuật của IC số CD4044BM

• Dải điện áp nguồn DC (VDD): -0,5V đến +20V (Điện áp tham chiếu đến cực VSS)
• Dải điện áp đầu vào, tất cả đầu vào: -0,5V đến VDD +0,5V
• Dòng điện đầu vào DC: ±10mA
• Phạm vi nhiệt độ hoạt động: -55oC đến +125oC Loại đóng gói D, F, K, H
• Phạm vi nhiệt độ hoạt động(TSTG): -65oC đến +150oC
• Nhiệt độ chì (Trong quá trình hàn): +265oC

Sơ đồ và chức năng các chân IC số CD4044BM

Sơ đồ Logic CD4044BM

Sơ đồ khối CD4044BM

Bảng chân lí CD4044BM

Lưu trữ đa dải BUS

Kích thước chân của IC số CD4044BM

Xem thêm: Các mã IC khác cùng họ CD40xx

Datasheet của IC số CD4044BM
