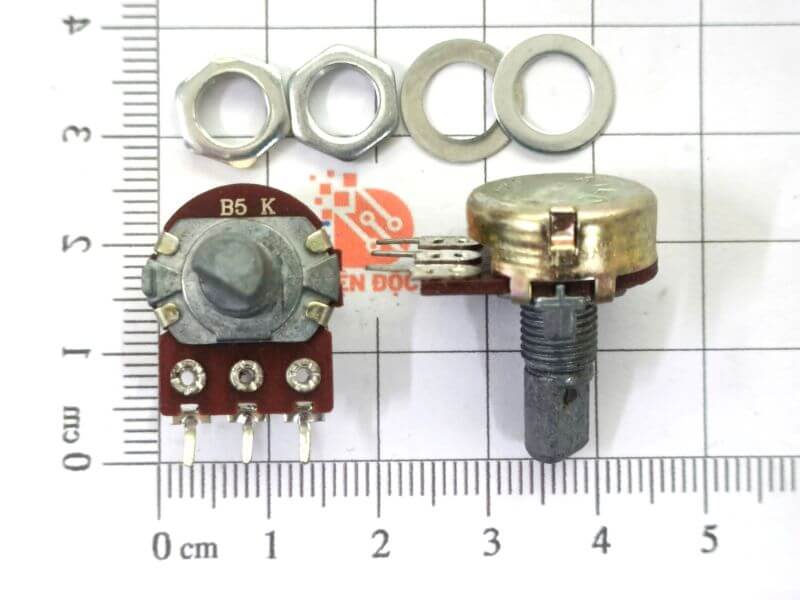

Chiết áp đơn 5K WH148-B5K 15mm (núm vát)

Giới thiệu chung

Chiết áp WH148-B5K là loại chiết áp xoay đơn, có giá trị điện trở 5KΩ (5000 Ohm), được sử dụng phổ biến trong các mạch điều chỉnh âm lượng, độ sáng, tốc độ động cơ hoặc làm biến trở trong các mạch điện tử thông thường. Sản phẩm có kích thước trục 15mm, dạng núm vát, dễ lắp đặt và thao tác, phù hợp cho các dự án DIY, học tập và thực hành điện tử.

Đặc điểm

• Là loại chiết áp xoay đơn (Single-turn, Single-gang).
• Hoạt động theo nguyên lý tuyến tính (Linear taper – ký hiệu B).
• Thân nhỏ gọn, dễ dàng lắp vào bảng điều khiển hoặc thiết bị.
• Có vòng đệm và đai ốc cố định chắc chắn.
• Độ bền cơ học cao, xoay nhẹ, ổn định trong quá trình sử dụng.
• Thích hợp cho các ứng dụng điều chỉnh tín hiệu điện áp hoặc dòng điện.

Cấu tạo

• Gồm 3 chân kết nối:
 - 2 chân hai bên là hai đầu của điện trở.
 - Chân giữa là cần gạt (wiper) – tiếp xúc trượt để thay đổi giá trị điện trở.
• Bên trong gồm lớp điện trở than (carbon film) và thanh trượt kim loại.
• Trục xoay 15mm bằng kim loại, dạng núm vát giúp dễ gắn núm điều chỉnh.
• Vỏ nhựa cứng cách điện, có ren kim loại để cố định trên bảng panel.

Thông số kỹ thuật

• Mã sản phẩm: WH148-B5K.
• Giá trị điện trở: 5KΩ.
• Dạng chiết áp: Tuyến tính (B).
• Số chân: 3 chân.
• Kiểu xoay: Một vòng (Single-turn).
• Chiều dài trục: 15mm.
• Chất liệu: Carbon film, trục kim loại.
• Nhiệt độ hoạt động: -55°C đến +125°C.
• Có kèm đai ốc và vòng đệm để cố định.

Kích thước

Ứng dụng

• Dùng để điều chỉnh âm lượng trong mạch khuếch đại âm thanh.
• Điều chỉnh tốc độ động cơ DC nhỏ.
• Điều chỉnh độ sáng đèn LED.
• Làm biến trở trong các mạch điện tử, mạch thử nghiệm.
• Ứng dụng trong học tập, nghiên cứu, dự án DIY và chế tạo thiết bị điện tử.
