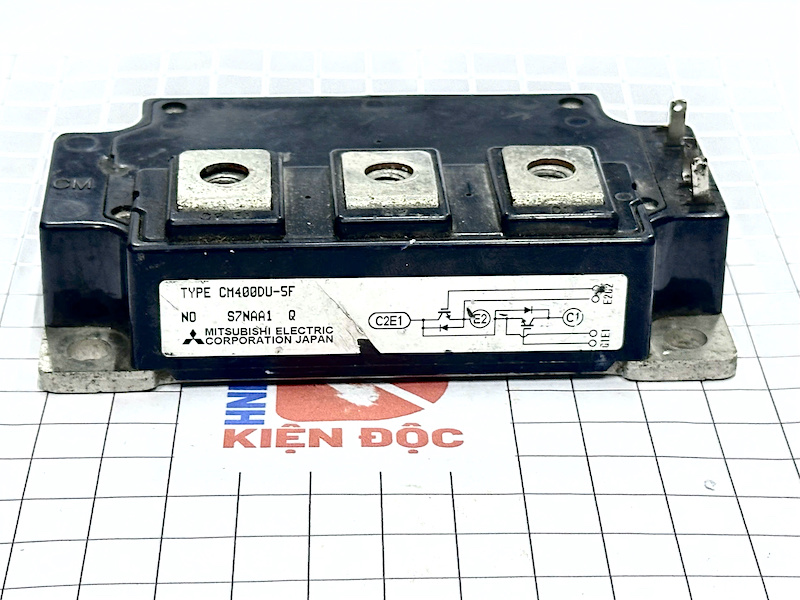

CM400DU-5F IGBT 400A 250V (tháo máy)

1. Giới thiệu

CM400DU-5F là module IGBT công suất cao dạng dual half-bridge, có điện áp chịu đựng 250V và dòng định mức 400A. Module này được sử dụng trong các hệ thống biến tần công nghiệp, bộ nguồn DC-AC, điều khiển động cơ công suất lớn, và thiết bị hàn điện tử. Phiên bản tháo máy là linh kiện đã qua sử dụng, được tháo ra từ thiết bị công nghiệp cũ, nhưng vẫn có thể tái sử dụng nếu còn hoạt động tốt, rất phổ biến trong sửa chữa và bảo trì thiết bị công suất lớn.

2. Đặc điểm nổi bật

• Cấu trúc dual IGBT (half-bridge) tích hợp 2 transistor IGBT và 2 diode hồi tiếp tốc độ cao.

• Điện áp chịu đựng 250V, thích hợp cho các hệ thống điện áp thấp – trung bình.

• Dòng định mức 400A, đáp ứng các tải công suất lớn và dòng cao.

• Tổn hao thấp, hiệu suất cao và chuyển mạch nhanh.

• Tích hợp diode hồi tiếp (Freewheeling Diode) tốc độ cao giúp cải thiện hiệu quả hoạt động.

• Khả năng cách điện cao: 2500 Vrms giữa phần công suất và đế module.

• Thiết kế chắc chắn, tản nhiệt hiệu quả và tuổi thọ cao.

• Dễ dàng lắp đặt, thay thế và bảo trì trong các hệ thống công nghiệp.

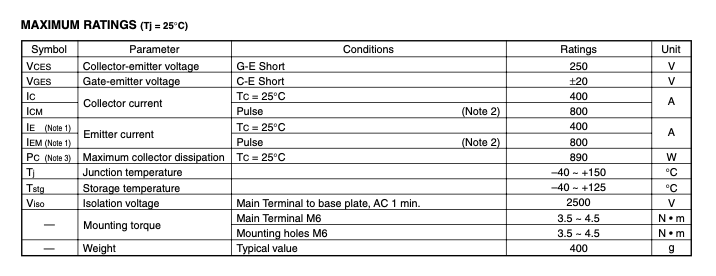

3. Thông số kỹ thuật

• Mã sản phẩm: CM400DU-5F

• Loại linh kiện: IGBT Module (Dual Half-Bridge)

• Điện áp cực đại (Vces): 250V

• Dòng điện định mức (Ic): 400A

• Dòng điện xung cực đại (Icp): khoảng 800A

• Điện áp bão hòa (Vce(sat)): khoảng 2.1V (Ic = 400A, Tj = 25°C)

• Điện áp điều khiển cổng (Vge): ±20V

• Nhiệt độ mối nối tối đa (Tj): 150°C

• Điện áp cách ly (Viso): 2500 Vrms (1 phút)

• Điện trở nhiệt IGBT – tản nhiệt (Rth(j-c)): khoảng 0.08°C/W

• Điện trở nhiệt Diode – tản nhiệt (Rth(j-c)): khoảng 0.15°C/W

• Tần số chuyển mạch: 5 – 10 kHz (tùy ứng dụng)

• Kích thước module: khoảng 110mm × 80mm × 35mm

• Trọng lượng: khoảng 350g

4. Kích thước

5. Ứng dụng

• Biến tần công nghiệp điều khiển động cơ AC công suất lớn.

• Thiết bị hàn điện tử công nghiệp và máy cắt plasma.

• Nguồn UPS công nghiệp và bộ nghịch lưu DC-AC.

• Nguồn năng lượng tái tạo công suất lớn như inverter năng lượng mặt trời hoặc điện gió.

• Hệ thống điều khiển servo, máy nén, thang máy và băng tải công nghiệp.

• Nguồn cung cấp DC công suất cao và hệ thống điện kéo.
