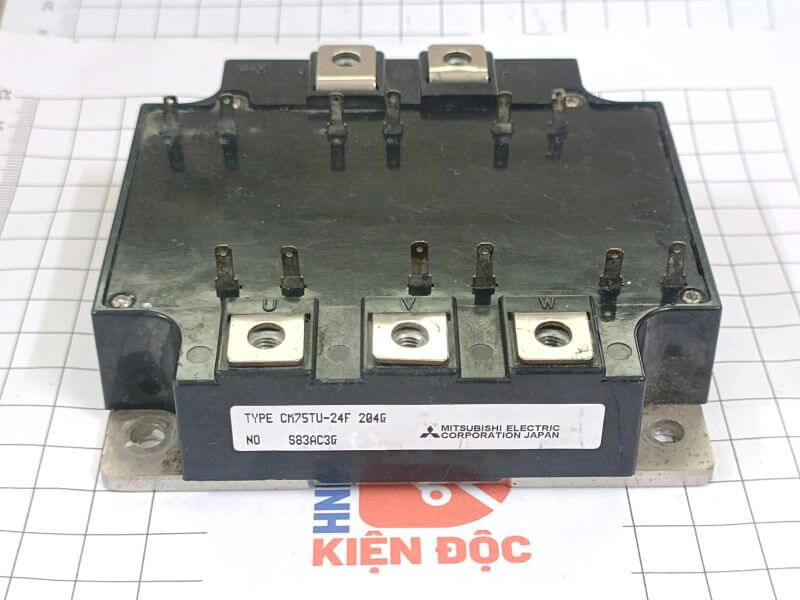

CM75TU-24F Module IGBT công suất 75A 1200V Tháo máy

Giới thiệu chung

CM75TU-24F là module IGBT công suất. Đây là loại module cầu ba pha (Six-Pack IGBT) được tích hợp sẵn 6 transistor IGBT và 6 diode hồi tiếp (free-wheel diode), dùng để chuyển mạch và điều khiển điện áp cao, dòng lớn trong các hệ thống công nghiệp. Sản phẩm được sử dụng phổ biến trong các bộ biến tần, điều khiển động cơ servo, UPS, và thiết bị năng lượng tái tạo.

Đặc điểm

• Là module IGBT tích hợp sẵn mạch cầu ba pha.

• Chịu được điện áp cao và dòng lớn, hiệu suất chuyển mạch tốt.

• Tích hợp diode bảo vệ cho từng IGBT, tăng độ bền và an toàn cho mạch.

• Thiết kế dạng khối chắc chắn, có đế dẫn nhiệt bằng kim loại giúp tản nhiệt nhanh.

• Độ tin cậy cao, được sử dụng rộng rãi trong môi trường công nghiệp khắc nghiệt.

Cấu tạo

• Gồm 6 IGBT mắc dạng cầu 3 pha (U, V, W).

• Mỗi transistor có diode hồi tiếp mắc song song.

• Các cực đầu ra (U, V, W) được bố trí phía trước, đầu điều khiển Gate/Emitter ở phía trên.

• Đế module bằng hợp kim nhôm giúp truyền nhiệt hiệu quả ra tản nhiệt.

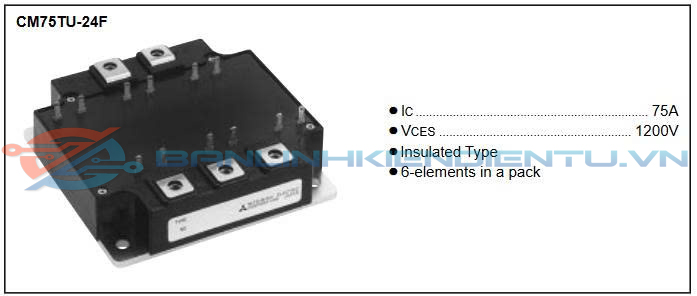

Sơ đồ chân

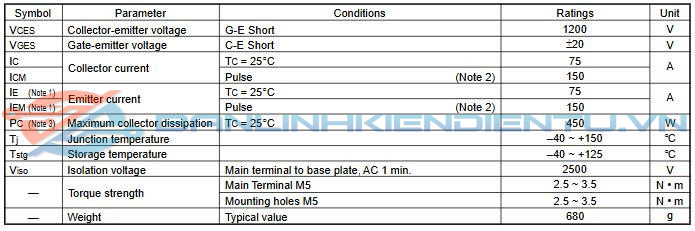

Thông số kỹ thuật

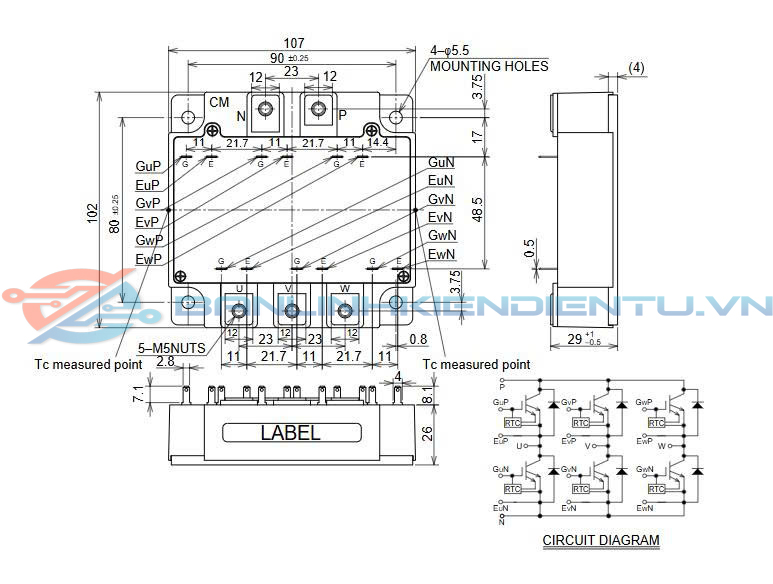

Sơ đồ mạch và Kích thước

Ứng dụng

• Biến tần công nghiệp, bộ điều khiển động cơ AC và servo.

• Bộ nguồn UPS, nguồn DC công suất cao.

• Thiết bị năng lượng mặt trời và gió.

• Hệ thống truyền động điện và máy CNC.

Xem thêm các loại IGBT khác tại đây

Datasheet
