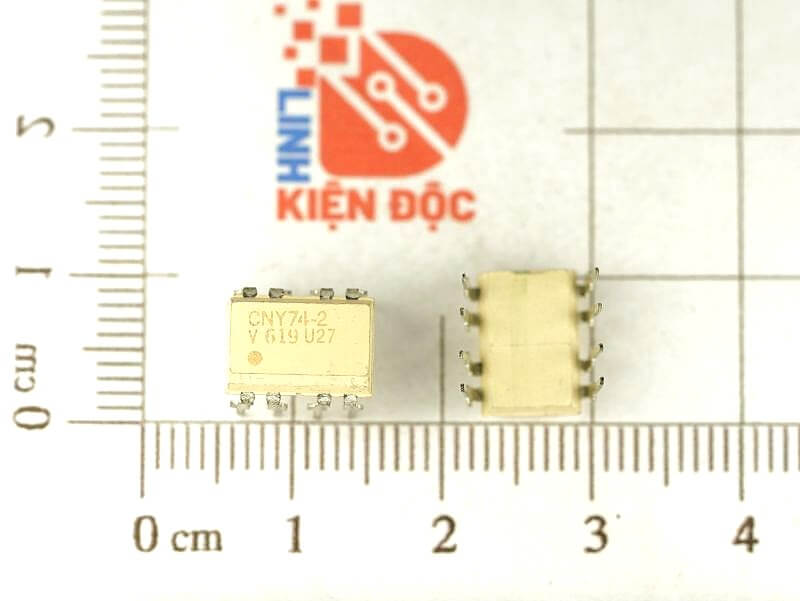

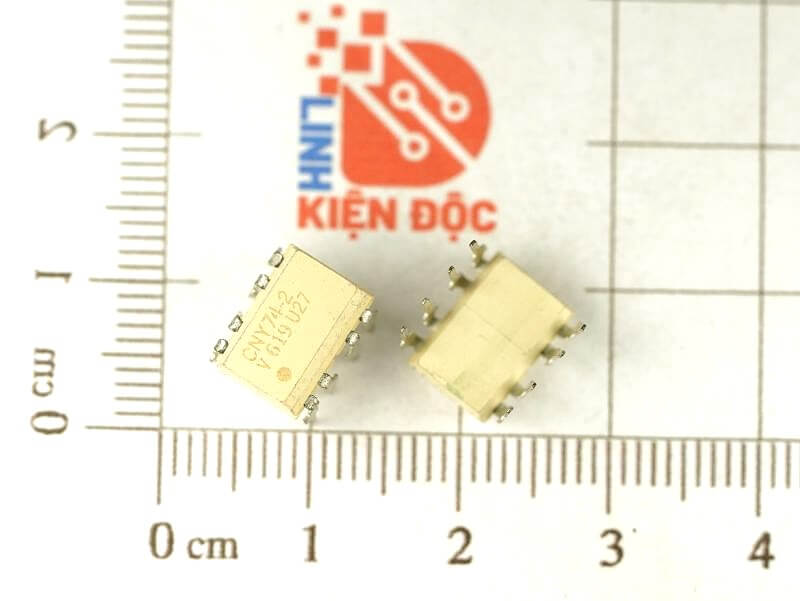

CNY74-2 Opto DIP-8

Giới thiệu về CNY74-2

CNY74-2 là một optocoupler mạnh mẽ với khả năng cách ly tín hiệu điện giữa các mạch, bảo vệ các mạch nhạy cảm khỏi nhiễu và điện áp cao, đồng thời cung cấp tín hiệu điều khiển ổn định. Nó có nhiều ứng dụng trong các hệ thống điện tử và tự động hóa yêu cầu sự cách ly giữa các bộ phận của mạch, đặc biệt là trong các ứng dụng công nghiệp và viễn thông.

Đặc điểm CNY74-2

• Loại:
  • Optocoupler hoặc optoisolator dùng để cách ly tín hiệu giữa các mạch điện. Nó bao gồm một LED (diode phát sáng) và một phototransistor, cho phép truyền tín hiệu điện mà không cần kết nối điện trực tiếp.
• Chức năng:
  • LED và Phototransistor: Khi một tín hiệu điện vào (dòng điện) chiếu vào LED, nó tạo ra ánh sáng mà phototransistor có thể nhận và chuyển đổi lại thành tín hiệu điện ra. Điều này tạo ra cách ly điện giữa các phần của mạch.
• Điện áp vào (Forward Voltage) của LED:
  • Khoảng 1.2V đến 1.4V khi dẫn điện, điều này làm cho nó phù hợp với các mạch điều khiển và mạch có điện áp thấp.
• Dòng điện đầu vào:
  • Để LED hoạt động hiệu quả, yêu cầu dòng điện vào trong khoảng 10mA đến 20mA.
• Điện áp ra:
  • Phototransistor có thể chịu được điện áp lên đến 50V ở chân collector, phù hợp với các ứng dụng yêu cầu điện áp cao hơn.
• Chuyển đổi tín hiệu:
  • Tín hiệu đầu vào (dòng điện) có thể được chuyển đổi thành tín hiệu điện ra (thường là tín hiệu logic hoặc điều khiển).
• Ứng dụng:
  • Tách mạch: Dùng trong các ứng dụng cần cách ly giữa các mạch điều khiển và mạch công suất hoặc giữa các hệ thống có điện áp khác nhau.
  • Giao tiếp tín hiệu: CNY74-2 có thể được sử dụng trong các mạch giao tiếp tín hiệu số, giúp truyền tín hiệu logic mà không làm ảnh hưởng đến phần còn lại của mạch.
  • Điều khiển và bảo vệ: Nó thường được dùng trong các mạch điều khiển động cơ, bảo vệ các linh kiện khỏi điện áp cao và đảm bảo mạch hoạt động ổn định.
• Tốc độ chuyển mạch:
  • CNY74-2 có thể hoạt động với tần số chuyển mạch 50kHz hoặc cao hơn, giúp nó phù hợp với các ứng dụng yêu cầu tốc độ nhanh như các bộ điều khiển tín hiệu.
• Bảo vệ và độ bền:
  • Cách ly điện: CNY74-2 cung cấp cách ly điện giữa mạch đầu vào và đầu ra, giúp bảo vệ mạch khỏi các tín hiệu điện bất thường hoặc điện áp cao.
  • Chống nhiễu: Tín hiệu được truyền qua ánh sáng, do đó giúp giảm thiểu nhiễu từ nguồn điện bên ngoài.

Thông số kỹ thuật CNY74-2

Ứng dụng CNY74-2

• Thiết bị tự động hóa: Dùng trong các mạch điều khiển tự động, ví dụ trong PLC hoặc mạch điều khiển logic.
• Bảo vệ mạch: Cách ly mạch logic của vi xử lý với các mạch có điện áp cao.
• Giao tiếp tín hiệu: Tách mạch trong các hệ thống giao tiếp như điều khiển động cơ, hệ thống báo động.
• Ứng dụng viễn thông: Trong các mạch giao tiếp giữa các hệ thống khác nhau.

Sơ đồ chân CNY74-2

Kích thước CNY74-2

Xem thêm: Nhiều sản phẩm Opamp Tại đây

Datasheet CNY74-2
