1. Giới thiệu

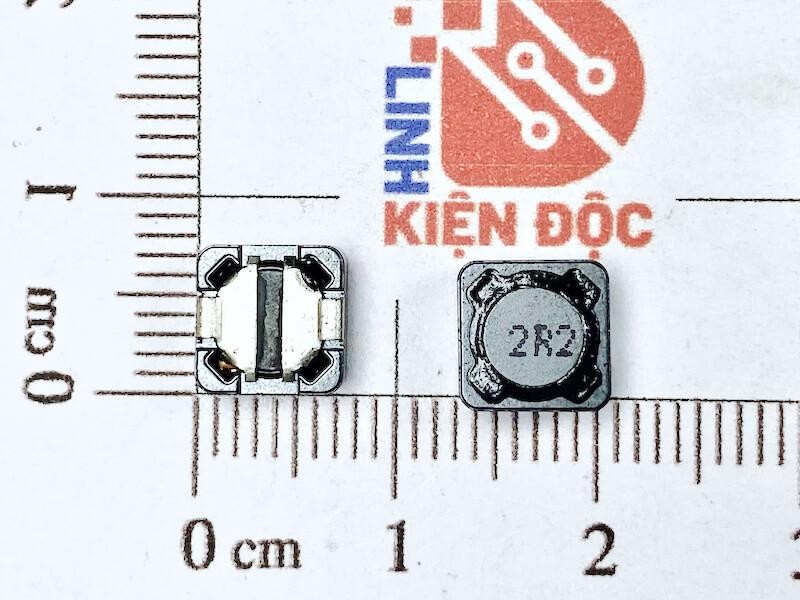

Cuộn cảm 2.2µH 4.8A CDRH74R là một linh kiện điện tử dạng dán (SMD) thuộc dòng cuộn cảm công suất. Với kích thước nhỏ gọn 7mm x 7mm x 4mm, cuộn cảm này phù hợp cho nhiều ứng dụng điện tử hiện đại như mạch nguồn, bộ chuyển đổi DC-DC, mạch lọc nhiễu hay các thiết bị công suất trung bình. Sản phẩm thường được sử dụng trong các mạch đòi hỏi hiệu suất cao, dòng lớn và khả năng hoạt động ổn định trong thời gian dài.

2. Đặc điểm
Cuộn cảm CDRH74R có giá trị điện cảm là 2.2 microhenry, hoạt động tốt ở dòng điện lên tới 4.8A mà vẫn giữ được độ ổn định cao. Thiết kế lõi ferrite giúp giảm thiểu tổn thất năng lượng và kháng nhiễu hiệu quả trong môi trường tần số cao. Với trở kháng thấp và khả năng làm việc trong dải nhiệt độ rộng, cuộn cảm này đáp ứng tốt cho cả các hệ thống công nghiệp lẫn thiết bị điện tử tiêu dùng.
-
Thiết kế nhỏ gọn tiết kiệm không gian lắp đặt
-
Khả năng chịu dòng cao lên tới 4.8A
-
Lõi từ ferrite giúp tối ưu hiệu suất và giảm tổn thất
-
Hoạt động ổn định trong dải nhiệt độ rộng từ -40°C đến +125°C
-
Thích hợp cho các mạch chuyển đổi năng lượng có tần số cao
3. Bảng thông số kỹ thuật
| Thông số kỹ thuật | Giá trị |
|---|---|
| Loại linh kiện | Cuộn cảm dán SMD |
| Mã sản phẩm | CDRH74R |
| Giá trị điện cảm | 2.2µH |
| Dòng điện tối đa | 4.8A |
| Điện trở DC (DCR) | Khoảng 0.028 Ohm |
| Kích thước tổng thể | 7mm x 7mm x 4mm |
| Vật liệu lõi | Ferrite |
| Dạng chân | Dán bề mặt (SMD) |
| Nhiệt độ hoạt động | -40°C đến +125°C |
4. Ứng dụng
Cuộn cảm CDRH74R được ứng dụng rộng rãi trong các thiết bị điện tử dân dụng và công nghiệp. Nhờ vào đặc tính dòng cao, tổn hao thấp và hoạt động ổn định, sản phẩm đặc biệt phù hợp với:
-
Mạch nguồn xung và bộ chuyển đổi DC-DC
-
Bộ sạc pin, mạch điều khiển động cơ
-
Thiết bị viễn thông, bộ lọc nhiễu EMI
-
Bộ nguồn LED công suất cao, thiết bị IoT
-
Hệ thống nhúng và điều khiển tự động

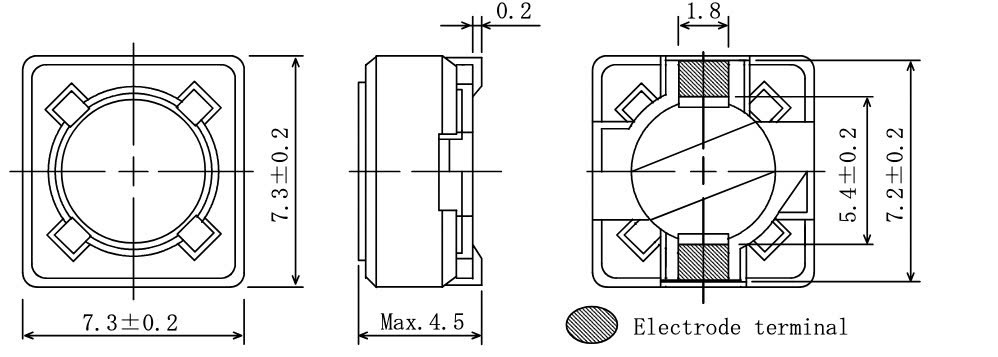

5. Kích thước

Xem thêm các loại cuộn cảm khác tại đây
