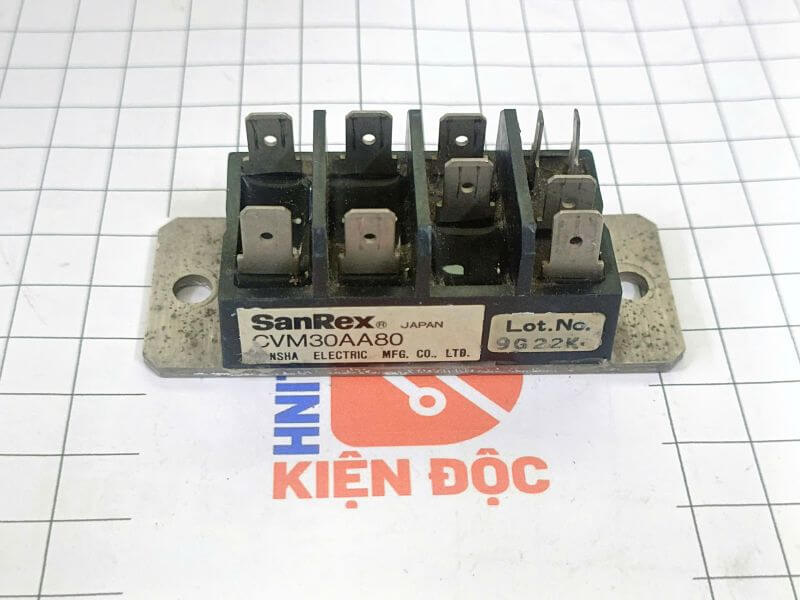

CVM30AA80 Module Chỉnh Lưu Cầu Ba Pha 30A 800V Tháo máy

Giới thiệu chung

CVM30AA80 là một module chỉnh lưu cầu ba pha (Three-phase Bridge Rectifier) . Linh kiện này được dùng để chuyển đổi điện xoay chiều (AC) sang điện một chiều (DC) trong các hệ thống công suất lớn như biến tần, máy hàn, bộ nguồn công nghiệp, bộ sạc ắc quy, UPS…

Đặc điểm

• Thuộc loại module công suất tích hợp, gồm sẵn các diode chỉnh lưu bên trong, giúp tiết kiệm không gian mạch và dễ lắp đặt.

• Khả năng chịu dòng lớn (30A) và điện áp cao (800V), phù hợp cho ứng dụng công nghiệp.

• Hoạt động ổn định, có độ tin cậy cao, ít hư hỏng hơn khi so với mạch cầu rời.

• Vỏ kín, cách điện tốt, đảm bảo an toàn khi làm việc trong môi trường điện áp cao.

• Đế kim loại tản nhiệt nhanh, giúp linh kiện hoạt động lâu dài mà không bị quá nhiệt.

Cấu tạo

• Bên trong module có 6 diode công suất được mắc thành cấu trúc cầu ba pha.

• Phần vỏ ngoài làm bằng nhựa cách điện chịu nhiệt cao.

• Đế module bằng kim loại, vừa để gắn cố định vừa đóng vai trò tản nhiệt.

• Trên thân module có 6 đầu cắm (Faston terminals):

  • 3 đầu vào dùng cho điện xoay chiều 3 pha (ký hiệu thường là U, V, W)

  • 2 đầu ra DC gồm cực dương (+) và cực âm (–)

• Hai bên module có lỗ bắt vít để cố định lên bề mặt hoặc tấm tản nhiệt.

Thông số kỹ thuật chính

• Điện áp ngược cực đại (VRRM): 800 V

• Dòng định mức (IF): 30 A

• Điện áp rơi trên diode (VF): khoảng 1,1 V mỗi diode

• Nhiệt độ làm việc: từ –40 °C đến +125 °C

• Điện áp cách ly giữa chân và đế: 2500 V

• Kích thước: dài khoảng 60–70 mm, rộng 30 mm, cao khoảng 20 mm (tùy phiên bản)

• Kiểu tản nhiệt: gắn vào bề mặt tản nhiệt qua phần đế kim loại

Ứng dụng thực tế

CVM30AA80 được sử dụng trong các mạch chỉnh lưu công suất ba pha, cụ thể như:

• Bộ biến tần (inverter) điều khiển động cơ

• Máy hàn điện tử công nghiệp

• Bộ sạc ắc quy công suất lớn

• Bộ nguồn DC, UPS, thiết bị tự động hóa

Lưu ý khi sử dụng

• Cần lắp tản nhiệt phù hợp để đảm bảo diode không quá nhiệt khi hoạt động.

• Đấu đúng cực AC và DC, tránh lắp sai gây cháy diode.

• Khi thay thế, có thể dùng loại tương đương cùng dòng 30A–800V như SanRex CVM50AA80 hoặc các module chỉnh lưu tương đương của Fuji, Mitsubishi, Infineon.
