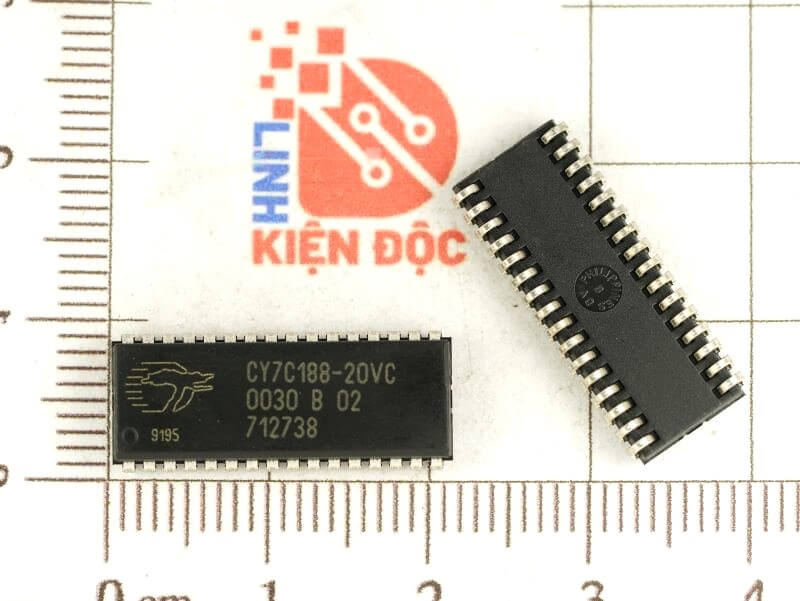

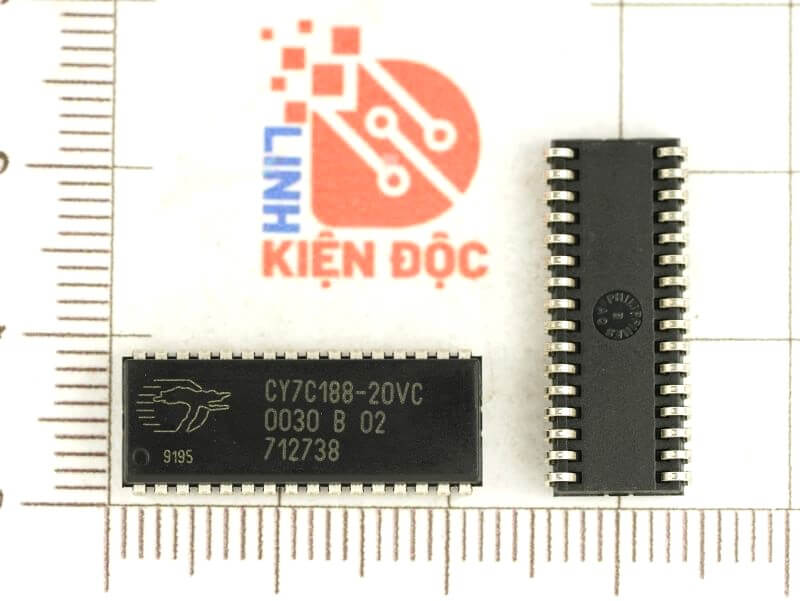

CY7C188-20VC, CY7C188 IC Chip Nhớ SOJ-32

Giới thiệu về IC CY7C188

CY7C188 là RAM tĩnh CMOS hiệu suất cao được tổ chức thành 32.768 từ theo 9 bit. Mở rộng bộ nhớ dễ dàng được cung cấp bởi một chip cho phép THẤP chủ động (CE1), một chip cho phép CAO chủ động (CE2), một đầu ra cho phép THẤP chủ động (OE) và trình điều khiển ba trạng thái. Thiết bị có tính năng tự động tắt nguồn giúp giảm mức tiêu thụ điện năng hơn 75% khi bỏ chọn. Việc ghi vào thiết bị được thực hiện bằng cách đưa các đầu vào CE1 và cho phép ghi (WE) xuống THẤP và đầu vào CE2 lên CAO. Dữ liệu trên chín chân I/O (I/Oo– I/O8) sau đó được ghi vào vị trí được chỉ định trên các chân địa chỉ (A0– A14). Việc đọc từ thiết bị được thực hiện bằng cách đưa CE1 và OE THẤP trong khi buộc WE và CE2 lên CAO. Trong những điều kiện này, nội dung của vị trí bộ nhớ được chỉ định bởi các chân địa chỉ sẽ xuất hiện trên các chân I/O. Chín chân đầu vào/đầu ra (I/O0– I/O8) được đặt ở trạng thái trở kháng cao khi thiết bị bị bỏ chọn (CE1 HIGH hoặc CE2 LOW), các đầu ra bị vô hiệu hóa (OE HIGH) hoặc trong quá trình ghi (CE1 LOW, CE2 HIGH và WE LOW). CY7C188 có sẵn trong các SOJ rộng 300 mil tiêu chuẩn.

Đặc trưng kỹ thuật

• Tốc độ cao: 15 ns
• Tự động tắt nguồn khi bỏ chọn
• Công suất hoạt động thấp: 660 mW
• Công suất chờ thấp: 140 mW
• CMOS cho tốc độ/công suất tối ưu
• Đầu vào và đầu ra tương thích với TTL
• Mở rộng bộ nhớ dễ dàng với các tính năng CE1, CE2 và OE

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC CY7C188

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet CY7C188
