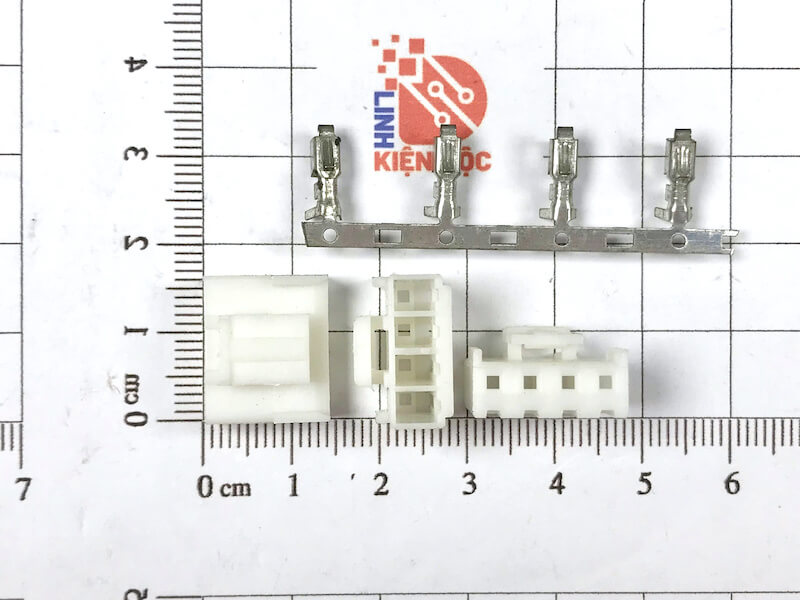

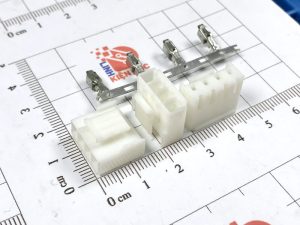

Đầu Nối Header VH 3.96mm 4 Chân cái VH-4Y + Lõi Kẽm

GIỚI THIỆU CHI TIẾT

Đầu nối VH-4Y là đầu nối cái dòng VH Series có 4 chân, chuẩn công nghiệp, khoảng cách chân 3.96mm, chuyên dùng để kết nối dây dẫn với bo mạch hoặc thiết bị công suất. Mỗi đầu nối đi kèm 4 lõi kẽm crimp để kẹp dây chắc chắn và dễ lắp vào housing. Sản phẩm phù hợp cho các hệ thống nguồn, điều khiển, relay công suất và các ứng dụng điện dân dụng – công nghiệp.

KHÁI NIỆM

• Là đầu nối cái (female) dùng để gắn dây điện vào mạch điện tử một cách an toàn, chắc chắn và dễ tháo lắp.

• Thuộc dòng VH 3.96mm – loại chuyên dùng cho các ứng dụng công suất vừa đến cao.

• Sử dụng lõi kẽm (terminal) để ép dây và đưa vào vỏ nhựa.

THÔNG SỐ KỸ THUẬT

• Mã sản phẩm: VH-4Y

• Số chân: 4 chân

• Khoảng cách chân: 3.96mm (chân ra dạng hàng đơn thẳng)

• Vật liệu housing: Nhựa PBT chịu nhiệt, cách điện tốt

• Lõi kẽm (terminal): Đồng mạ thiếc

• Dòng điện định mức: 7A

• Điện áp chịu tải: 250V AC/DC

• Kiểu ép dây: Crimp – dùng kìm ép hoặc thao tác tay

• Nhiệt độ làm việc: -25°C đến +85°C

NGUYÊN LÝ HOẠT ĐỘNG

• Dây điện sau khi tuốt vỏ sẽ được ép chặt vào lõi kẽm crimp.

• Lõi này được đẩy vào vỏ nhựa VH-4Y cho đến khi cố định bằng chốt gài.

• Đầu cái sẽ kết nối với đầu đực (male header) hoặc chân pin tương ứng trên mạch điện tử.

CHỨC NĂNG

• Tạo kết nối cơ – điện an toàn, tháo lắp được cho mạch nguồn, điều khiển hoặc thiết bị tải.

• Chịu dòng cao, không nóng hoặc tuột dây khi vận hành liên tục.

• Giúp rút ngắn thời gian lắp ráp, bảo trì mạch nhanh chóng.

ỨNG DỤNG

• Nguồn tổ ong, mạch công suất, LED driver, biến áp xung.

• Tủ điện công nghiệp, thiết bị điều khiển động cơ nhỏ.

• Máy lọc nước, bảng điều khiển thiết bị dân dụng.

• Robot, mô hình điều khiển điện tử, board nối mở rộng trong DIY.
