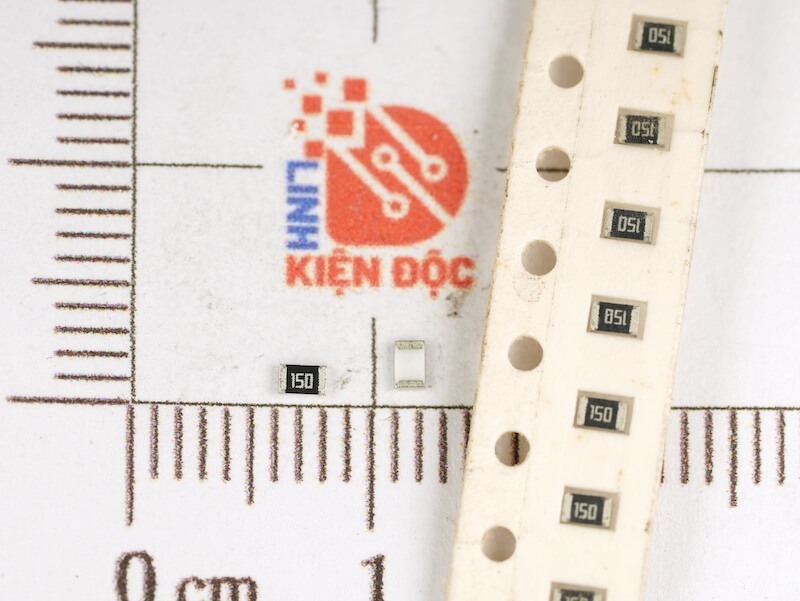

(dây 50c) Điện trở dán 0805 15R 5%

Giới thiệu về điện trở dán 0805 15R 5%

Điện trở dán 0805 15R 5% là một loại điện trở SMD (Surface Mount Device) có kích thước nhỏ gọn, được sử dụng phổ biến trong các mạch điện tử hiện đại. Đây là loại điện trở có giá trị 15 ohm (15R), với tolerance (sai số) là 5%, có nghĩa là giá trị thực tế của điện trở có thể chênh lệch 5% so với giá trị ghi trên linh kiện.

• Kích thước 0805: Điện trở có kích thước 2.0 mm x 1.25 mm, giúp tiết kiệm không gian trên bảng mạch, lý tưởng cho các thiết kế mạch nhỏ gọn.

• Giá trị 15 ohm (15R): Phù hợp cho các ứng dụng yêu cầu điện trở cao, giúp điều chỉnh dòng điện trong mạch điện hoặc bảo vệ các linh kiện khác khỏi dòng điện quá cao.

• Sai số 5%: Sai số này chỉ ra rằng giá trị điện trở thực tế có thể dao động trong phạm vi 5% so với giá trị ghi trên linh kiện, ví dụ: 15R có thể dao động từ 14.25 ohm đến 15.75 ohm.

Thông số kỹ thuật của điện trở dán 0805

• Kích thước (inch): 0805 (0.08″ x 0.05″)

• Kích thước (mm): khoảng 2.0 mm x 1.25 mm

• Công suất tiêu chuẩn: 1/8W (0.125 watt)

• Điện áp tối đa: khoảng 150V – 200V (tùy theo hãng sản xuất)

• Dải giá trị điện trở: từ vài ohm đến hàng triệu ohm (MΩ)

• Sai số phổ biến: ±1%, ±5%, ±10%

• Chất liệu: film carbon, thick film, hoặc thin film

Cách chọn kích thước điện trở dán

• Dựa vào công suất yêu cầu: mạch dòng cao cần điện trở lớn hơn

• Tùy vào diện tích bảng mạch (PCB): nếu không gian hạn chế thì dùng loại nhỏ

• Đối với người mới hàn thủ công: nên chọn kích thước 0805 trở lên (dễ thao tác hơn loại nhỏ như 0603)

Cách đọc mã 3 số trên điện trở dán

• Mã 3 số gồm: 2 chữ số đầu là giá trị gốc, số cuối là số lượng số 0

• Ví dụ:

  • 102 = 10 × 10² = 1000 Ω (1kΩ)

  • 472 = 47 × 10² = 4700 Ω (4.7kΩ)

  • 104 = 10 × 10⁴ = 100,000 Ω (100kΩ)

  • 100 = 10 × 10⁰ = 10 Ω

• Mã “000” hoặc “0” là điện trở 0Ω, dùng để nối mạch (jumper)

Cách đổi kích thước điện trở dán từ inch sang mm

• Công thức đổi: 1 inch = 25.4 mm

• Ví dụ điện trở 2010:

  • 2010 = 0.20 inch x 0.10 inch

  • Đổi ra mm:

    • 0.20 × 25.4 = 5.08 mm

    • 0.10 × 25.4 = 2.54 mm

  • Kết luận: kích thước điện trở 2010 ≈ 5.08 mm x 2.54 mm
