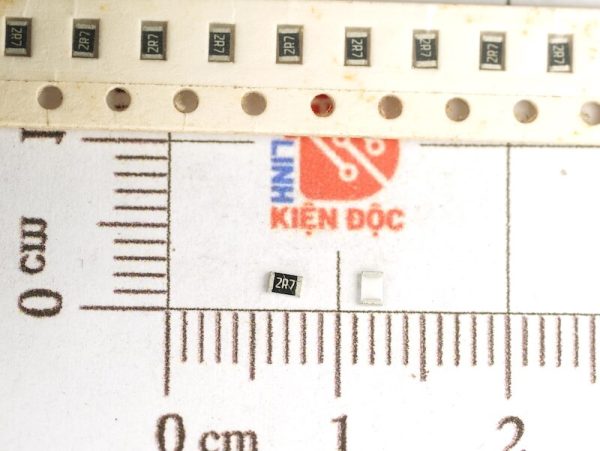

(dây 50c) Điện trở dán 0805 2.7R 5%

Giới thiệu về điện trở dán 0805 2.7R 5%

Điện trở dán 0805 2.7R 5% là một loại điện trở SMD (Surface Mount Device) rất phổ biến trong các mạch điện tử hiện đại. Loại điện trở này có giá trị 2.7 ohm (2.7R) và tolerance (sai số) là 5%, có nghĩa là giá trị thực tế của điện trở có thể dao động trong phạm vi 5% so với giá trị ghi trên linh kiện.

• Kích thước 0805: Kích thước của điện trở là 2.0 mm x 1.25 mm, giúp tiết kiệm không gian trên bảng mạch (PCB), phù hợp cho các thiết kế mạch nhỏ gọn và dễ dàng lắp ráp tự động.

• Giá trị 2.7 ohm (2.7R): Đây là giá trị điện trở phổ biến trong các mạch điều khiển, mạch bảo vệ hoặc các mạch điện yêu cầu điện trở vừa phải để kiểm soát dòng điện.

• Sai số 5%: Sai số 5% có nghĩa là giá trị thực tế của điện trở có thể dao động trong khoảng 2.565 ohm đến 2.835 ohm, tùy thuộc vào sự thay đổi trong quá trình sản xuất.

Điện trở 0805 2.7R 5% thường được sử dụng trong các ứng dụng như mạch bảo vệ, điều khiển điện, hoặc các thiết bị điện tử có yêu cầu điện trở vừa phải và sai số thấp.

Thông số kỹ thuật của điện trở dán 0805

• Kích thước (inch): 0805 (0.08″ x 0.05″)

• Kích thước (mm): khoảng 2.0 mm x 1.25 mm

• Công suất tiêu chuẩn: 1/8W (0.125 watt)

• Điện áp tối đa: khoảng 150V – 200V (tùy theo hãng sản xuất)

• Dải giá trị điện trở: từ vài ohm đến hàng triệu ohm (MΩ)

• Sai số phổ biến: ±1%, ±5%, ±10%

• Chất liệu: film carbon, thick film, hoặc thin film

Cách chọn kích thước điện trở dán

• Dựa vào công suất yêu cầu: mạch dòng cao cần điện trở lớn hơn

• Tùy vào diện tích bảng mạch (PCB): nếu không gian hạn chế thì dùng loại nhỏ

• Đối với người mới hàn thủ công: nên chọn kích thước 0805 trở lên (dễ thao tác hơn loại nhỏ như 0603)

Cách đọc mã 3 số trên điện trở dán

• Mã 3 số gồm: 2 chữ số đầu là giá trị gốc, số cuối là số lượng số 0

• Ví dụ:

  • 102 = 10 × 10² = 1000 Ω (1kΩ)

  • 472 = 47 × 10² = 4700 Ω (4.7kΩ)

  • 104 = 10 × 10⁴ = 100,000 Ω (100kΩ)

  • 100 = 10 × 10⁰ = 10 Ω

• Mã “000” hoặc “0” là điện trở 0Ω, dùng để nối mạch (jumper)

Cách đổi kích thước điện trở dán từ inch sang mm

• Công thức đổi: 1 inch = 25.4 mm

• Ví dụ điện trở 2010:

  • 2010 = 0.20 inch x 0.10 inch

  • Đổi ra mm:

    • 0.20 × 25.4 = 5.08 mm

    • 0.10 × 25.4 = 2.54 mm

  • Kết luận: kích thước điện trở 2010 ≈ 5.08 mm x 2.54 mm
