DDB6U100N16RR Module IGBT Infineon 100A 1600V tháo máy

Giới thiệu về DDB6U100N16RR

DDB6U100N16RR là một module IGBT công suất cao, được thiết kế để hoạt động ở 1600V và chịu dòng điện tối đa 100A. Với hiệu suất chuyển mạch cao và tính năng bảo vệ, nó rất phù hợp cho các ứng dụng như biến tần, điều khiển động cơ, hệ thống truyền tải năng lượng và các thiết bị công nghiệp yêu cầu điều khiển dòng điện và điện áp lớn.

Đặc điểm DDB6U100N16RR

• Loại module:
  • IGBT (Insulated Gate Bipolar Transistor): DDB6U100N16RR là một loại IGBT với khả năng chuyển mạch nhanh và chịu đựng được điện áp và dòng điện cao. IGBT kết hợp đặc tính của transistor lưỡng cực và transistor hiệu ứng trường (MOSFET), mang lại hiệu suất cao trong việc điều khiển dòng điện.
• Điện áp tối đa:
  • 1600V: Module này có thể chịu đựng điện áp tối đa lên đến 1600V, điều này giúp nó hoạt động hiệu quả trong các ứng dụng yêu cầu điện áp cao, như trong các bộ biến tần, máy biến áp và các thiết bị điện công nghiệp.
• Dòng điện tối đa:
  • 100A: DDB6U100N16RR có khả năng chịu dòng điện tối đa là 100A, điều này cho phép nó được sử dụng trong các hệ thống công suất cao, nơi cần dòng điện lớn.
• Tính năng bảo vệ:
  • Bảo vệ quá nhiệt và quá dòng: Các module IGBT thường được trang bị tính năng bảo vệ giúp bảo vệ hệ thống khỏi các sự cố như quá nhiệt, quá dòng và các điều kiện hoạt động nguy hiểm khác. Điều này giúp kéo dài tuổi thọ của module và đảm bảo hiệu suất hoạt động ổn định.
• Đặc điểm nổi bật:
  • Hiệu suất chuyển mạch cao: Với khả năng chuyển mạch nhanh, module IGBT này giúp giảm thiểu tổn thất năng lượng và cải thiện hiệu suất trong các ứng dụng công nghiệp.
  • Khả năng chịu đựng điện áp và dòng điện cao: DDB6U100N16RR có thể xử lý điện áp lên đến 1600V và dòng điện lên đến 100A, phù hợp với các ứng dụng yêu cầu công suất cao và hiệu suất ổn định.
  • Bảo vệ và độ bền cao: Các tính năng bảo vệ của module giúp nó hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, bảo vệ thiết bị khỏi các sự cố về điện áp và dòng điện.

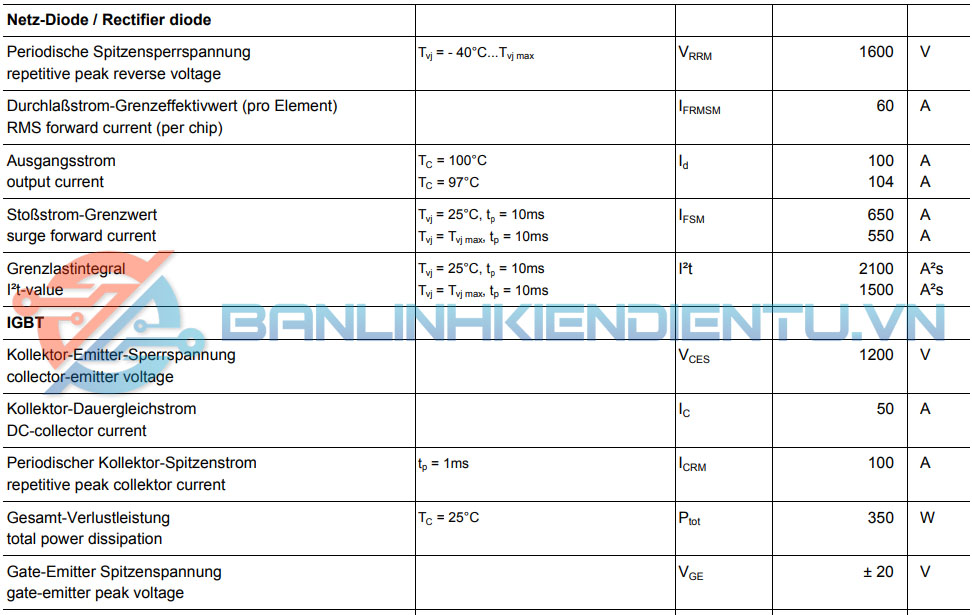

Thông số kỹ thuật DDB6U100N16RR

Ứng dụng DDB6U100N16RR

• Biến tần và điều khiển động cơ: DDB6U100N16RR có thể được sử dụng trong các bộ biến tần, nơi điều khiển dòng điện và điện áp là rất quan trọng. Chúng giúp điều khiển tốc độ và mô-men xoắn của động cơ, điều này rất hữu ích trong các ứng dụng công nghiệp như bơm, quạt, và các hệ thống truyền động động cơ.
• Hệ thống truyền tải năng lượng: Với khả năng chịu điện áp và dòng điện cao, module này cũng có thể được sử dụng trong các hệ thống truyền tải năng lượng điện một chiều (DC), nơi cần điều khiển và chuyển đổi nguồn điện hiệu quả.
• Các ứng dụng công nghiệp khác: DDB6U100N16RR cũng có thể được sử dụng trong các thiết bị như máy hàn công nghiệp, bộ cấp nguồn cho các hệ thống điện tử công suất lớn, và các ứng dụng khác yêu cầu chuyển mạch nhanh và khả năng xử lý dòng điện lớn.

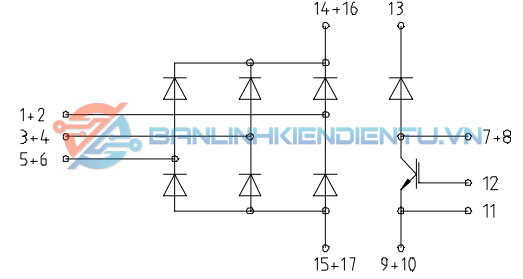

Sơ đồ tương đương DDB6U100N16RR

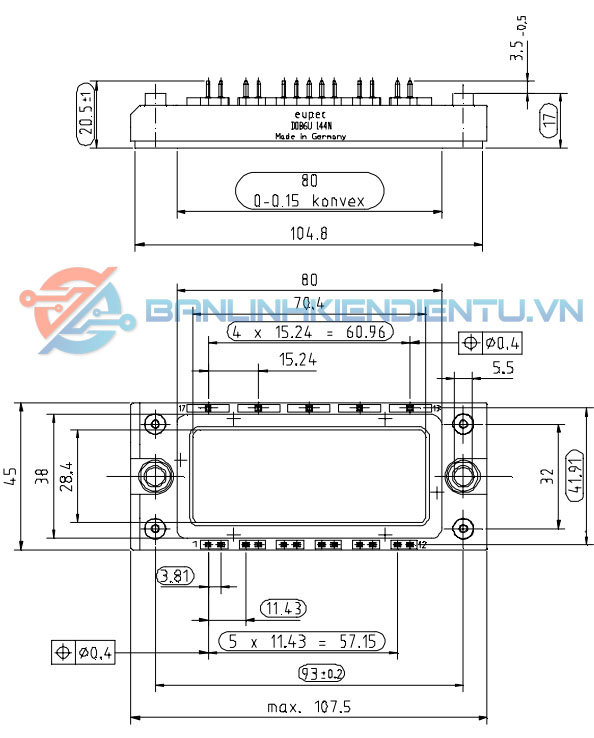

Kích thước DDB6U100N16RR

Xem thêm: Nhiều diode cầu khác tại đây

Datasheet DDB6U100N16RR
