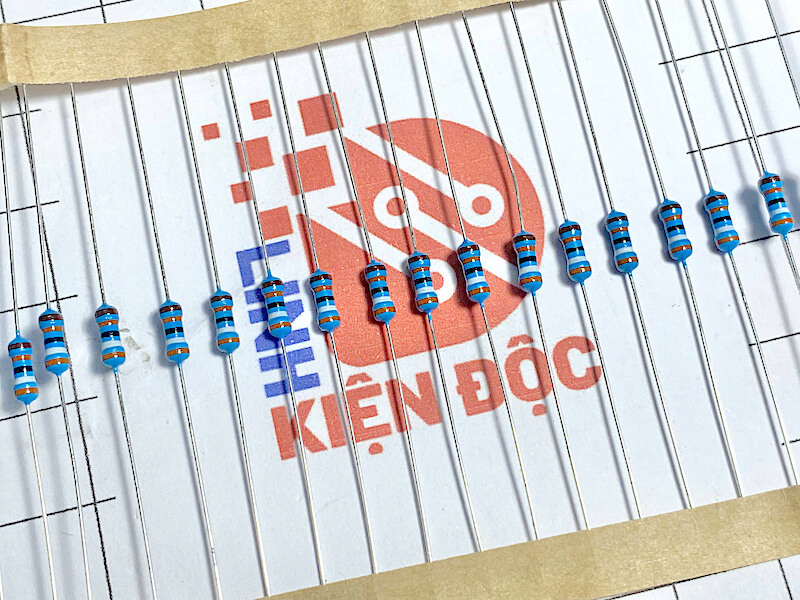

Điện trở 390K 1/4w 5% (túi 100c)

Giới thiệu 390K 1/4w 5%

• Điện trở 390KΩ (390.000 ohm) là điện trở thuộc dải giá trị trung bình-cao, được sử dụng phổ biến trong các mạch chia áp, mạch khuếch đại tín hiệu yếu, lọc tín hiệu và điều khiển dòng điện nhỏ.

• Với công suất tiêu tán 1/4 watt và sai số ±5%, đây là loại điện trở thông dụng trong cả mạch dân dụng và công nghiệp cơ bản.

• Dạng chân cắm xuyên lỗ (axial), dễ sử dụng trong lắp ráp thủ công và trên mạch in (PCB).

Thông số kỹ thuật 390K 1/4w 5%

• Giá trị danh định: 390KΩ

• Công suất tiêu tán: 0.25W (1/4 watt)

• Sai số: ±5%

• Vật liệu: Carbon film hoặc metal film

• Kiểu chân: Axial (chân xuyên lỗ)

• Điện áp làm việc tối đa: ~250V

• Nhiệt độ hoạt động: -55°C đến +155°C

• Mã màu (4 vạch): Cam – Trắng – Vàng – Vàng

Ứng dụng 390K 1/4w 5%

• Mạch chia áp trong các hệ thống đo lường hoặc điều khiển tín hiệu

• Mạch khuếch đại op-amp yêu cầu trở kháng đầu vào cao hoặc điện trở hồi tiếp lớn

• Bộ lọc RC cho các ứng dụng tần số thấp như âm thanh, xử lý tín hiệu

• Mạch cảm biến điện trở cho tín hiệu dòng thấp

• Điện trở pull-up/pull-down trong mạch kỹ thuật số và điều khiển logic

Lưu ý khi sử dụng 390K 1/4w 5%

• Không sử dụng điện trở ở mức công suất tối đa trong thời gian dài để đảm bảo độ bền

• Tránh lắp đặt ở nơi có độ ẩm cao để hạn chế rò điện hoặc thay đổi thông số

• Nên sử dụng đồng hồ đo điện trở chính xác khi cần kiểm tra giá trị thực tế

• Trong các mạch yêu cầu độ chính xác cao, có thể thay thế bằng điện trở sai số ±1%

• Bố trí hợp lý trên mạch in để tránh ảnh hưởng bởi nhiễu điện từ, nhất là trong mạch tín hiệu yếu
