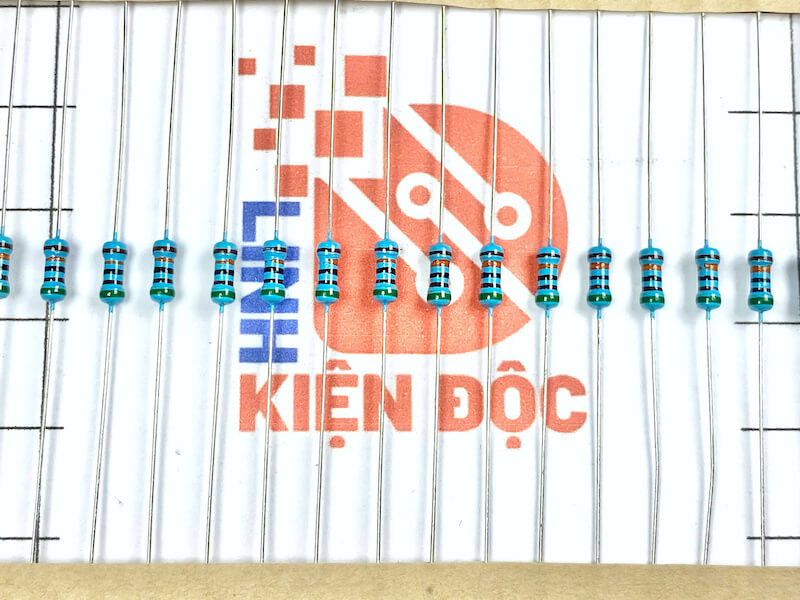

Điện trở 510K 1/4w 5% (túi 100c)

Giới thiệu 510K 1/4w 5%

• Điện trở 510KΩ (510.000 ohm) là một điện trở thuộc dải giá trị trung cao trong nhóm kilo-ohm, thích hợp cho các mạch có yêu cầu dòng điện nhỏ và trở kháng cao.

• Với công suất tiêu tán 1/4 watt và sai số ±5%, đây là loại điện trở thông dụng trong các mạch dân dụng, nghiên cứu và công nghiệp nhẹ.

• Có dạng chân cắm xuyên lỗ (axial), được sử dụng rộng rãi trong lắp ráp mạch thủ công hoặc trên PCB.

Thông số kỹ thuật 510K 1/4w 5%

• Giá trị danh định: 510KΩ

• Công suất tiêu tán: 0.25W (1/4 watt)

• Sai số: ±5%

• Loại vật liệu: Carbon film hoặc metal film

• Kiểu chân: Axial (dạng xuyên lỗ)

• Điện áp tối đa: khoảng 250V

• Dải nhiệt độ hoạt động: -55°C đến +155°C

• Loại mã màu: Nâu – Lục – Vàng – Vàng (4 vạch)

Ứng dụng 510K 1/4w 5%

• Mạch chia áp để giảm điện áp cho cảm biến hoặc đầu vào ADC

• Mạch khuếch đại tín hiệu yếu, yêu cầu điện trở phản hồi lớn

• Bộ lọc RC trong các mạch điều chế tần số hoặc giảm nhiễu tín hiệu

• Mạch cảm biến điện trở trong các hệ thống đo nhiệt độ, ánh sáng

• Làm điện trở kéo (pull-up/pull-down) trong mạch logic mức thấp

Lưu ý khi sử dụng 510K 1/4w 5%

• Không sử dụng điện trở ở mức công suất tối đa trong thời gian dài để tránh hư hỏng

• Tránh lắp đặt trong môi trường ẩm ướt để hạn chế rò rỉ điện hoặc giảm giá trị chính xác

• Đối với các ứng dụng đo lường chính xác, nên sử dụng loại điện trở sai số thấp hơn (±1%)

• Thiết kế đường mạch in hợp lý để tránh ảnh hưởng bởi nhiễu điện từ

• Kiểm tra điện trở bằng đồng hồ vạn năng có dải đo phù hợp để xác nhận giá trị thực tế
