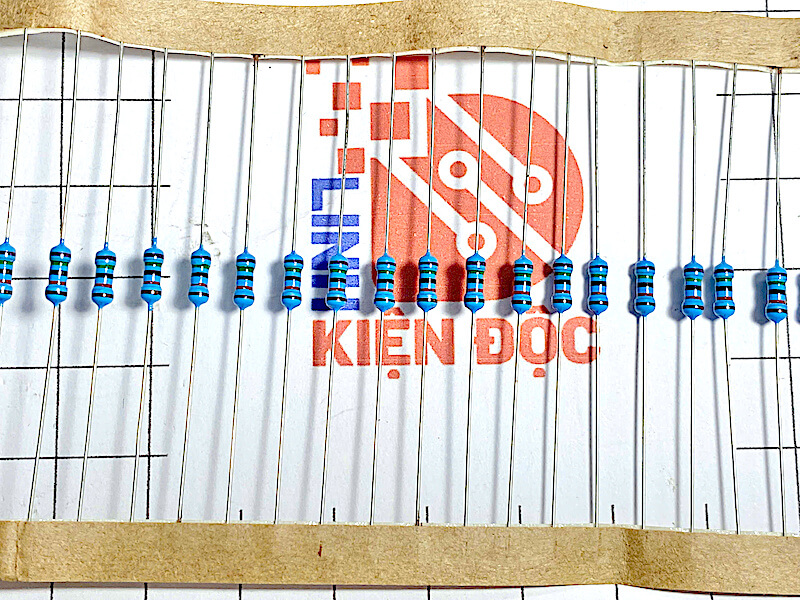

Điện trở 75K 1/4w 5% (túi 100c)

Giới thiệu 75K 1/4w 5%

Điện trở 75KΩ (75.000 ohm) là một loại điện trở thông dụng thuộc dải trung bình trong nhóm kilo-ohm, phù hợp với các mạch yêu cầu trở kháng cao hoặc hạn dòng điện ở mức thấp.
Được sử dụng phổ biến trong mạch khuếch đại, chia áp, lọc tín hiệu và các mạch cảm biến.
Với công suất 1/4 watt và sai số ±5%, điện trở này đáp ứng tốt nhu cầu trong thiết kế mạch dân dụng và công nghiệp nhẹ.
Thiết kế dạng chân cắm xuyên lỗ (axial), thuận tiện khi lắp đặt thủ công và trên mạch in.

Thông số kỹ thuật 75K 1/4w 5%

Giá trị danh định: 75KΩ
Công suất tiêu tán: 0.25W (1/4 watt)
Sai số: ±5%
Chất liệu: Carbon film hoặc metal film
Kiểu chân: Axial (xuyên lỗ)
Điện áp làm việc tối đa: khoảng 250V
Nhiệt độ hoạt động: -55°C đến +155°C
Mã màu (4 vạch): Tím – Xanh lục – Cam – Vàng

Ứng dụng 75K 1/4w 5%

Mạch chia áp cho tín hiệu điện áp hoặc đầu vào ADC
Mạch khuếch đại dùng op-amp với trở kháng trung bình đến cao
Mạch lọc RC trong các thiết bị âm thanh hoặc tín hiệu analog
Điện trở hạn dòng cho cảm biến, transistor, LED
Điện trở kéo lên/kéo xuống trong mạch điều khiển kỹ thuật số

Lưu ý khi sử dụng 75K 1/4w 5%

Không nên sử dụng ở công suất cực đại liên tục để đảm bảo độ bền
Tránh lắp đặt ở nơi ẩm ướt nhằm giảm nguy cơ sai lệch điện trở
Kiểm tra giá trị thực tế bằng đồng hồ số chính xác nếu dùng cho mạch nhạy cảm
Nên dùng điện trở sai số ±1% trong các mạch yêu cầu độ chính xác cao
Bố trí điện trở trên mạch in nên hợp lý để hạn chế nhiễu điện từ và tăng ổn định
