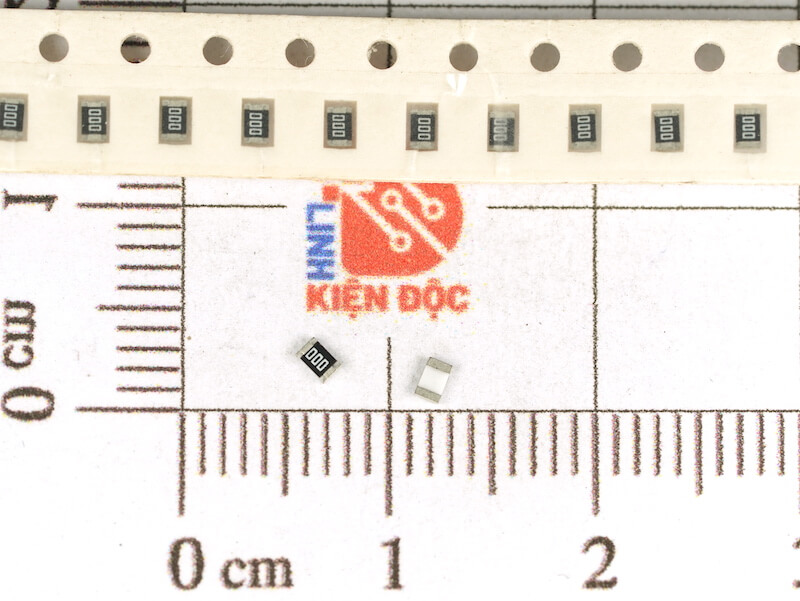

(dây 50c) Điện trở dán 0805 0R 5%

Giới thiệu về điện trở dán 0805 0R 5%

Điện trở dán 0805 0R 5% là một loại điện trở SMD (Surface Mount Device) với giá trị 0 ohm (0R) và sai số 5%. Linh kiện này thường được sử dụng như một jumper (dây nối) trong các mạch điện tử, thay vì đóng vai trò điều chỉnh dòng điện như các điện trở thông thường. Mặc dù có giá trị điện trở bằng 0, nhưng điện trở này giúp kết nối hai phần của mạch hoặc thay đổi điều kiện hoạt động của mạch mà không gây cản trở dòng điện.

• Kích thước 0805: Với kích thước tiêu chuẩn 2.0 mm x 1.25 mm, điện trở này phù hợp với các thiết kế mạch in tiết kiệm không gian và hỗ trợ lắp ráp tự động theo công nghệ SMT.

• Giá trị 0 ohm (0R): Thường được sử dụng trong các ứng dụng cần nối mạch mà không có sự cản trở dòng điện, như là một điểm nối tạm thời hoặc trong các mạch điều khiển.

• Sai số 5%: Sai số 5% có nghĩa là giá trị điện trở thực tế có thể dao động từ 0 ohm đến 0.05 ohm, tuy nhiên, trong thực tế, điện trở 0R này chủ yếu được sử dụng với mục đích nối mạch, và sự dao động rất nhỏ này hầu như không ảnh hưởng đến hoạt động của mạch.

Thông số kỹ thuật của điện trở dán 0805

• Kích thước (inch): 0805 (0.08″ x 0.05″)

• Kích thước (mm): khoảng 2.0 mm x 1.25 mm

• Công suất tiêu chuẩn: 1/8W (0.125 watt)

• Điện áp tối đa: khoảng 150V – 200V (tùy theo hãng sản xuất)

• Dải giá trị điện trở: từ vài ohm đến hàng triệu ohm (MΩ)

• Sai số phổ biến: ±1%, ±5%, ±10%

• Chất liệu: film carbon, thick film, hoặc thin film

Cách chọn kích thước điện trở dán

• Dựa vào công suất yêu cầu: mạch dòng cao cần điện trở lớn hơn

• Tùy vào diện tích bảng mạch (PCB): nếu không gian hạn chế thì dùng loại nhỏ

• Đối với người mới hàn thủ công: nên chọn kích thước 0805 trở lên (dễ thao tác hơn loại nhỏ như 0603)

Cách đọc mã 3 số trên điện trở dán

• Mã 3 số gồm: 2 chữ số đầu là giá trị gốc, số cuối là số lượng số 0

• Ví dụ:

  • 102 = 10 × 10² = 1000 Ω (1kΩ)

  • 472 = 47 × 10² = 4700 Ω (4.7kΩ)

  • 104 = 10 × 10⁴ = 100,000 Ω (100kΩ)

  • 100 = 10 × 10⁰ = 10 Ω

• Mã “000” hoặc “0” là điện trở 0Ω, dùng để nối mạch (jumper)

Cách đổi kích thước điện trở dán từ inch sang mm

• Công thức đổi: 1 inch = 25.4 mm

• Ví dụ điện trở 2010:

  • 2010 = 0.20 inch x 0.10 inch

  • Đổi ra mm:

    • 0.20 × 25.4 = 5.08 mm

    • 0.10 × 25.4 = 2.54 mm

  • Kết luận: kích thước điện trở 2010 ≈ 5.08 mm x 2.54 mm
