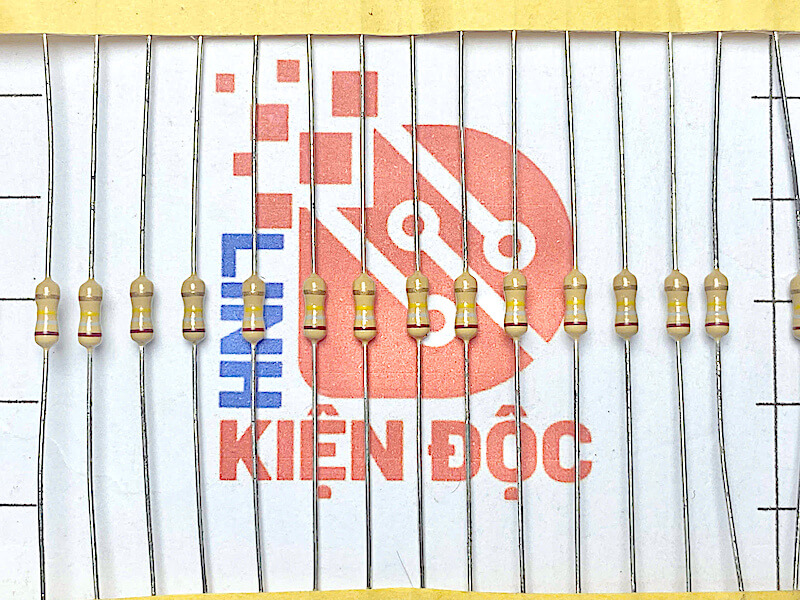

Điện trở vạch 1/4W 180K 4 vạch màu (túi 50 chiếc)
4,000₫
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu
Điện trở vạch 1/4W 180KΩ là loại điện trở cố định công suất thấp, với giá trị trở kháng 180.000 ohm (180KΩ) và sai số ±5%, thường được sử dụng trong các mạch chia áp, khuếch đại tín hiệu, lọc nhiễu hoặc điều khiển điện áp. Thiết kế nhỏ gọn, tiện dụng, có 4 vòng màu giúp nhận biết giá trị một cách nhanh chóng và dễ dàng.
2. Đặc điểm nổi bật
• Công suất định mức 1/4W (0.25W), phù hợp cho mạch tín hiệu
• Giá trị trở kháng 180KΩ – lý tưởng cho mạch khuếch đại hoặc chia áp
• Mã màu tiêu chuẩn 4 vòng: Nâu – Xám – Vàng – Vàng
• Sai số ±5% đáp ứng tốt trong các ứng dụng phổ thông
• Thiết kế chân xuyên lỗ (through-hole), dễ hàn và thay thế
• Vỏ sơn cách điện, lõi gốm chịu nhiệt tốt
Cách xác định giá trị điện trở qua các vạch màu
- Cách xác định giá trị của điện trở 4 vạch màu:
– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.
– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3
– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .
– Vòng số 3 là bội số của cơ số 10.
– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).
– Có thể tính vòng số 3 là số con số không “0” thêm vào.
– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.
- Cách xác định giá trị của điện trở 5 vạch màu:
– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
– Đối diện vòng cuối là vòng số 1.
– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).
– Có thể tính vòng số 4 là số con số không “0” thêm vào.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Điện trở vạch màu (Carbon Film) |
| Giá trị điện trở | 180KΩ (180,000 ohm) |
| Sai số | ±5% |
| Công suất định mức | 1/4W (0.25 Watt) |
| Số vòng màu | 4 vòng (Nâu – Xám – Vàng – Vàng) |
| Kiểu chân | Chân xuyên lỗ (Through-hole) |
| Nhiệt độ hoạt động | -55°C đến +155°C |
| Vật liệu | Carbon film, lõi gốm, sơn cách điện |
4. Ứng dụng
• Mạch khuếch đại tín hiệu, mạch op-amp
• Mạch chia áp, lọc tín hiệu, kéo dòng nhẹ
• Mạch thời gian RC, mạch cảm biến điện áp
• Thiết bị điện dân dụng, thiết bị học tập
• Mô hình điện tử DIY, mạch nguyên lý
