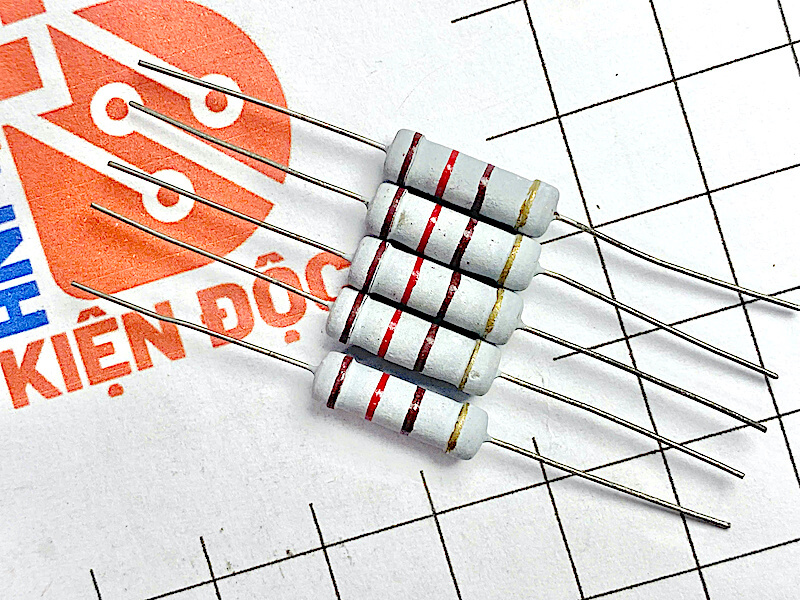

Điện trở vạch 2W 120R 5% 4 vòng màu
1,000₫
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu
Điện trở vạch 2W 120Ω là điện trở công suất trung bình, có khả năng làm việc ổn định trong các mạch hạn dòng, lọc tín hiệu hoặc giảm áp. Với trở kháng 120 ohm và sai số ±5%, điện trở này phù hợp cho các ứng dụng dân dụng và công nghiệp, đặc biệt là trong các mạch nguồn, mạch đèn LED hoặc mạch điện trở xả.
2. Đặc điểm nổi bật
• Công suất định mức 2W đảm bảo hoạt động ổn định với dòng lớn hơn so với loại 1/4W hoặc 1/2W
• Trở kháng 120Ω lý tưởng cho mạch LED, hạn dòng, mạch công suất thấp
• Mã màu 4 vòng: Nâu – Đỏ – Nâu – Vàng
• Sai số ±5% phù hợp với đa số các ứng dụng phổ thông
• Lõi gốm chịu nhiệt, sơn phủ cách điện giúp nâng cao độ bền và an toàn
• Thiết kế chân xuyên lỗ dễ lắp ráp và thay thế
Cách xác định giá trị điện trở qua các vạch màu
- Cách xác định giá trị của điện trở 4 vạch màu:
– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.
– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3
– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .
– Vòng số 3 là bội số của cơ số 10.
– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).
– Có thể tính vòng số 3 là số con số không “0” thêm vào.
– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.
- Cách xác định giá trị của điện trở 5 vạch màu:
– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
– Đối diện vòng cuối là vòng số 1.
– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).
– Có thể tính vòng số 4 là số con số không “0” thêm vào.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Điện trở vạch màu (Carbon Film) |
| Giá trị điện trở | 120Ω (ohm) |
| Sai số | ±5% |
| Công suất định mức | 2W |
| Số vòng màu | 4 vòng (Nâu – Đỏ – Nâu – Vàng) |
| Kiểu chân | Chân xuyên lỗ (Through-hole) |
| Nhiệt độ hoạt động | -55°C đến +155°C |
| Vật liệu | Carbon film, lõi gốm, sơn phủ cách điện |
4. Ứng dụng
• Mạch hạn dòng cho LED, mạch bảo vệ linh kiện
• Mạch lọc tín hiệu, mạch kéo dòng thấp
• Mạch xả tụ, chia áp trong thiết bị điện tử
• Dùng trong điện dân dụng, mạch điều khiển công nghiệp
• Thích hợp cho DIY, học tập, thực hành mạch điện tử
