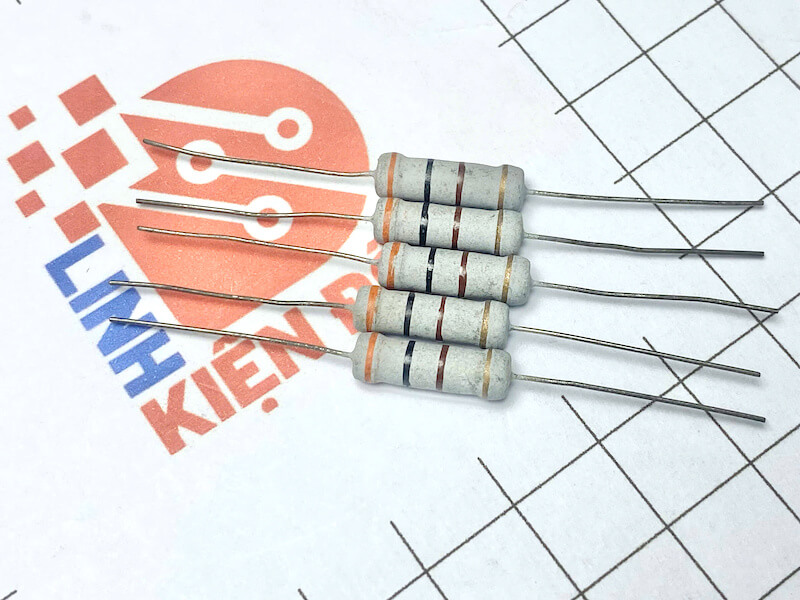

Điện trở vạch 2W 300R 5% 4 vòng màu
1,000₫
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu
Điện trở vạch 2W 300Ω là điện trở cố định công suất trung bình, được sử dụng để giới hạn dòng, chia áp hoặc giảm điện áp trong các mạch điện tử. Với trở kháng 300 ohm, sai số ±5% và thiết kế 4 vòng màu, sản phẩm này là lựa chọn lý tưởng cho các mạch nguồn, mạch khuếch đại, mạch điều khiển tín hiệu trong thiết bị dân dụng và công nghiệp.
2. Đặc điểm nổi bật
• Công suất chịu tải 2W – phù hợp với mạch điện công suất vừa
• Trở kháng 300Ω – thông dụng trong các mạch giới hạn dòng, lọc, bảo vệ
• Mã màu 4 vòng: Cam – Đen – Nâu – Vàng
• Sai số ±5% – đủ chính xác cho hầu hết các ứng dụng phổ thông
• Lõi gốm chịu nhiệt, phủ sơn cách điện giúp tăng độ bền và an toàn
• Thiết kế chân xuyên lỗ – dễ dàng lắp đặt, thay thế
Cách xác định giá trị điện trở qua các vạch màu
- Cách xác định giá trị của điện trở 4 vạch màu:
– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.
– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3
– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .
– Vòng số 3 là bội số của cơ số 10.
– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).
– Có thể tính vòng số 3 là số con số không “0” thêm vào.
– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.
- Cách xác định giá trị của điện trở 5 vạch màu:
– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
– Đối diện vòng cuối là vòng số 1.
– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).
– Có thể tính vòng số 4 là số con số không “0” thêm vào.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Điện trở vạch màu (Carbon Film) |
| Giá trị điện trở | 300Ω (ohm) |
| Sai số | ±5% |
| Công suất định mức | 2W |
| Số vòng màu | 4 vòng (Cam – Đen – Nâu – Vàng) |
| Kiểu chân | Chân xuyên lỗ (Through-hole) |
| Nhiệt độ hoạt động | -55°C đến +155°C |
| Vật liệu | Lõi gốm, sơn cách điện, carbon film |
4. Ứng dụng
• Hạn dòng cho mạch LED, mạch nguồn tuyến tính
• Điện trở xả tụ, điện trở tải kiểm tra thiết bị
• Dùng trong mạch bảo vệ, mạch điều khiển công nghiệp
• Mạch âm thanh, mạch lọc tín hiệu, mạch cảm biến
• Phù hợp trong DIY điện tử, thiết bị học tập và thực hành
