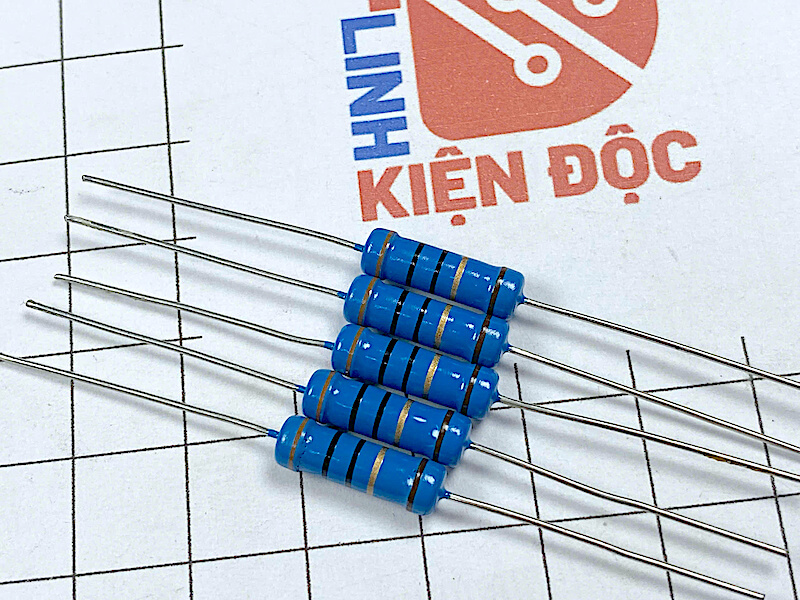

Điện trở vạch 2W 30R 5% – loại 5 vòng màu

1. Giới thiệu chung

Điện trở 30Ω 2W 5% là một loại điện trở công suất trung bình, giá trị thấp, thường được dùng để giới hạn dòng điện, phân áp, khử nhiễu hoặc làm tải trong các mạch điện tử. Với khả năng chịu công suất lên đến 2W và sai số ±5%, điện trở này thích hợp với các mạch nguồn, mạch công suất, và thiết bị điện dân dụng hoặc công nghiệp.

• Giá trị điện trở: 30Ω

• Công suất tiêu tán tối đa: 2W

• Sai số: ±5%

• Loại vòng màu: 5 vòng màu (giúp đọc giá trị chính xác hơn)

2. Thông số kỹ thuật

3. Mã màu điện trở 5 vòng

Cách đọc mã màu:

• Cam (3)

• Đen (0)

• Đen (0)

• Nhân với 1 (Nâu = ×10¹)

• Vàng (±5%)

???? Giá trị: 3 0 0 × 1 = 30Ω, sai số ±5%

4. Ứng dụng

Điện trở 30Ω 2W thường được sử dụng trong:

• Mạch giới hạn dòng điện (cho LED công suất, IC…)

• Mạch lọc tín hiệu (RC/LC), khử nhiễu

• Mạch điều khiển thiết bị công suất (transistor, MOSFET, relay)

• Mạch chia áp hoặc làm tải mô phỏng (dummy load)

• Mạch khởi động mềm hoặc giảm dòng khởi động ban đầu

5. Lưu ý khi sử dụng

1. Chỉ nên sử dụng tối đa ~75% công suất định mức (tức khoảng 1.5W) để tránh quá nhiệt và tăng tuổi thọ.

2. Đảm bảo vị trí lắp đặt thông thoáng, có thể kết hợp tản nhiệt nếu cần.

3. Sai số ±5% phù hợp với đa số mạch thông thường, không nên dùng trong mạch yêu cầu độ chính xác cao.

4. Nên kiểm tra giá trị thực tế bằng đồng hồ đo trước khi lắp vào mạch.
