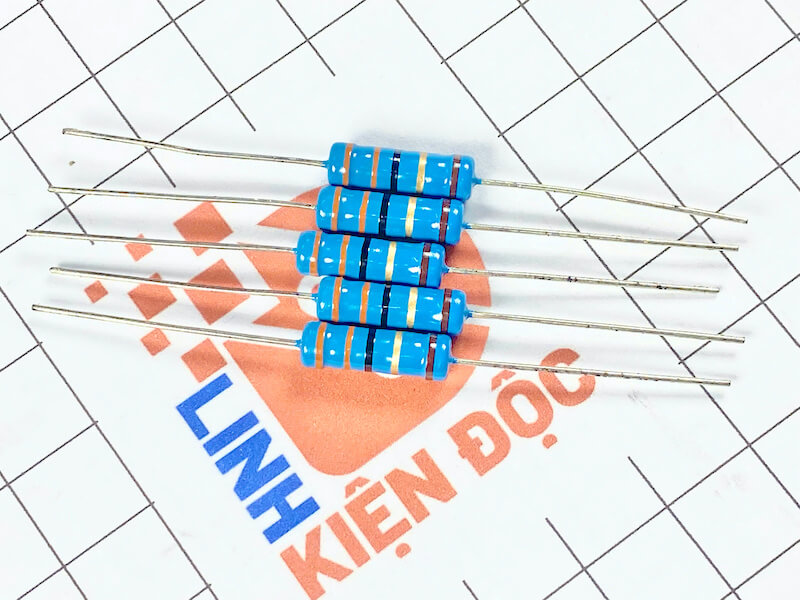

Điện trở vạch 2W 33R 5% – loại 5 vòng màu

1. Giới thiệu chung

Điện trở 33Ω 2W 5% là một điện trở công suất trung bình, giá trị thấp, được sử dụng rộng rãi trong các mạch điện tử để giới hạn dòng điện, phân áp, lọc tín hiệu, hoặc làm tải giả. Với công suất chịu dòng lớn (2W) và sai số ±5%, nó phù hợp với các ứng dụng đòi hỏi độ bền và hoạt động ổn định.

• Giá trị điện trở: 33Ω

• Công suất tiêu tán tối đa: 2W

• Sai số: ±5%

• Phân loại vòng màu: 5 vòng màu – cho khả năng đọc giá trị chính xác hơn

2. Thông số kỹ thuật

3. Mã màu điện trở 5 vòng

Cách đọc mã màu:

• Cam (3)

• Cam (3)

• Đen (0)

• Nhân với 1 (Nâu = ×10¹)

• Vàng (±5%)

Giá trị: 3 3 0 × 1 = 33Ω, sai số ±5%

4. Ứng dụng

Điện trở 33Ω 2W được dùng trong:

• Mạch giới hạn dòng cho LED, IC, mô-đun công suất

• Mạch lọc tín hiệu analog (lọc RC, LC)

• Mạch điều khiển bằng transistor, MOSFET

• Mạch giảm áp, phân áp cho cảm biến hoặc bộ chia điện áp

• Mạch tải mô phỏng (dummy load) trong quá trình kiểm thử nguồn hoặc bo mạch

5. Lưu ý khi sử dụng

1. Chỉ nên sử dụng tối đa ~75% công suất định mức (tức khoảng 1.5W) để đảm bảo độ bền lâu dài.

2. Nên bố trí điện trở ở vị trí thoáng khí, tránh gần nguồn tỏa nhiệt cao.

3. Nếu cần độ chính xác cao hơn, có thể chọn điện trở sai số ±1%.

4. Luôn đo kiểm lại giá trị điện trở bằng đồng hồ đo trước khi lắp vào mạch thực tế.
