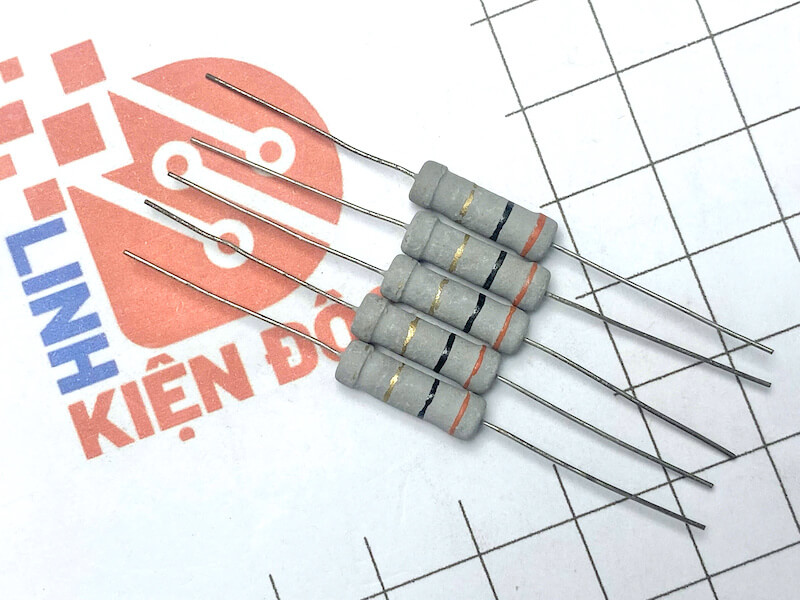

Điện trở vạch 2W 3R 5% 4 vòng màu
1,000₫
Mã sản phẩm: 3R 5%
Loại linh kiện: Điện trở vạch
Kích thước: 2W
Giá trị : 3R
Hình thức: Mới
Tình trạng: Còn hàng
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
1. Giới thiệu
Điện trở vạch 2W 3Ω là điện trở cố định công suất 2 Watt, với giá trị trở kháng 3 ohm và sai số ±5%. Thiết kế dạng 4 vòng màu giúp người dùng dễ dàng nhận diện giá trị điện trở bằng mắt. Sản phẩm phù hợp với các mạch nguồn, mạch hạn dòng, mạch khởi động mềm hoặc mạch công suất thấp cần chịu tải dòng lớn.
2. Đặc điểm nổi bật
• Công suất chịu tải 2W, phù hợp cho mạch dòng trung bình
• Điện trở cố định với sai số ±5%, đảm bảo độ ổn định tốt
• Sử dụng mã màu tiêu chuẩn 4 vòng: Cam – Đen – Vàng – Vàng
• Dạng chân cắm xuyên lỗ (through-hole), dễ dàng hàn và lắp đặt
• Lõi gốm chịu nhiệt tốt, bọc lớp sơn chống cháy và cách điện
• Dễ dàng thay thế hoặc tích hợp trong thiết kế mạch
Cách xác định giá trị điện trở qua các vạch màu
-
Cách xác định giá trị của điện trở 4 vạch màu:
– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.
– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3
– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .
– Vòng số 3 là bội số của cơ số 10.
– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).
– Có thể tính vòng số 3 là số con số không “0” thêm vào.
– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.
-
Cách xác định giá trị của điện trở 5 vạch màu:
– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
– Đối diện vòng cuối là vòng số 1.
– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).
– Có thể tính vòng số 4 là số con số không “0” thêm vào.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Điện trở vạch màu |
| Giá trị điện trở | 3Ω (ohm) |
| Sai số | ±5% |
| Công suất định mức | 2W |
| Số vòng màu | 4 vòng (Cam – Đen – Vàng – Vàng) |
| Kiểu chân | Chân cắm (Through-hole) |
| Nhiệt độ hoạt động | -55°C đến +155°C |
| Vật liệu | Lõi gốm phủ sơn cách điện |
4. Ứng dụng
• Hạn dòng trong các mạch nguồn DC hoặc LED
• Mạch nạp, mạch bảo vệ điện áp thấp
• Dùng làm điện trở xả tụ, điện trở mẫu đo dòng
• Các mạch điều khiển motor nhỏ, mạch audio
• Ứng dụng trong thiết bị dân dụng, công nghiệp, DIY điện tử
