Diode Schottky BAT54A kí hiệu KL2 SOT-23 200mA 30V
1,000₫
Mã sản phẩm: BAT54A ký hiệu KL2
Loại linh kiện: IC
Kiểu chân: SOT-23
Hình thức: Mới
Tình trạng: Còn hàng
Vị trí: Khay 5
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu về Diode BAT54A (Kí hiệu KL2)
BAT54A là một diode Schottky có cấu trúc đơn trong vỏ SOT-23 nhỏ gọn, được thiết kế để hoạt động với dòng điện tối đa 200mA và điện áp ngược cực đại 30V. Đây là một loại diode có điện áp rơi thuận thấp, lý tưởng cho các ứng dụng chỉnh lưu tín hiệu nhỏ và chuyển mạch nhanh.
Đặc điểm của Diode BAT54A
- Điện áp rơi thuận thấp: Điện áp rơi thuận rất thấp, chỉ từ 0.24V đến 0.4V (ở dòng điện thấp), giúp giảm thiểu tổn thất năng lượng và nâng cao hiệu suất của hệ thống.
- Dòng điện tải tối đa: Dòng điện định mức 200mA, phù hợp cho các ứng dụng công suất nhỏ hoặc tín hiệu.
- Điện áp ngược cực đại (V_RRM): 30V, thích hợp cho các mạch tín hiệu và mạch bảo vệ với yêu cầu điện áp ngược vừa phải.
- Thiết kế vỏ nhỏ gọn SOT-23: Vỏ SOT-23 với kích thước nhỏ gọn giúp dễ dàng tích hợp vào các bảng mạch điện tử, đặc biệt là các thiết bị có không gian hạn chế.
- Khả năng chuyển mạch nhanh: Schottky diode nổi tiếng với tốc độ chuyển mạch nhanh, giúp BAT54A phù hợp với các ứng dụng yêu cầu đáp ứng tức thì trong mạch tín hiệu.
Ứng dụng của Diode BAT54A
- Mạch chỉnh lưu tín hiệu nhỏ: BAT54A được sử dụng rộng rãi trong các ứng dụng chỉnh lưu tín hiệu nhờ vào điện áp rơi thuận thấp và khả năng chuyển mạch nhanh.
- Mạch bảo vệ ESD: Được sử dụng để bảo vệ các linh kiện nhạy cảm khỏi hiện tượng phóng tĩnh điện (ESD).
- Mạch chuyển mạch tốc độ cao: Được sử dụng trong các mạch chuyển mạch nhanh, giúp nâng cao tốc độ xử lý tín hiệu.
- Ứng dụng trong các thiết bị di động và cầm tay: Kích thước nhỏ và hiệu suất cao của BAT54A làm cho nó phù hợp với các thiết bị di động và thiết bị tiêu dùng nhỏ gọn.

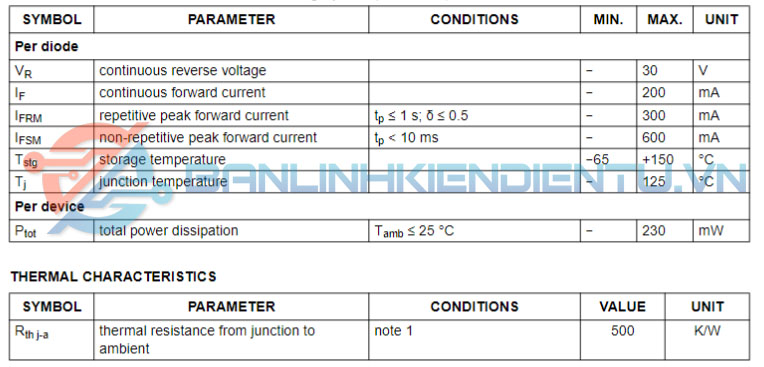

Thông số kỹ thuật của Diode BAT54A
- Điện áp ngược cực đại (V_RRM): 30V
- Dòng điện tải liên tục (I_F): 200mA
- Điện áp rơi thuận (V_F): 0.24V – 0.4V (ở 10mA)
- Dòng điện rò ngược (I_R): 2µA (ở 25V)
- Dòng điện đỉnh ngắn hạn (I_FSM): 600mA
- Nhiệt độ hoạt động: -65°C đến +150°C
- Vỏ bọc: SOT-23

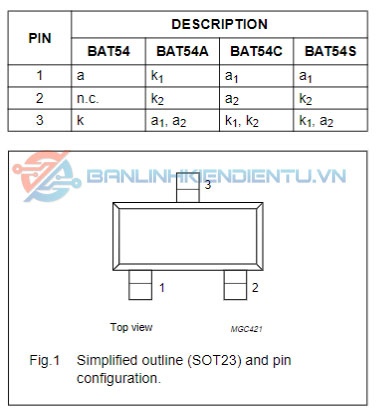

Sơ đồ chân BAT54A

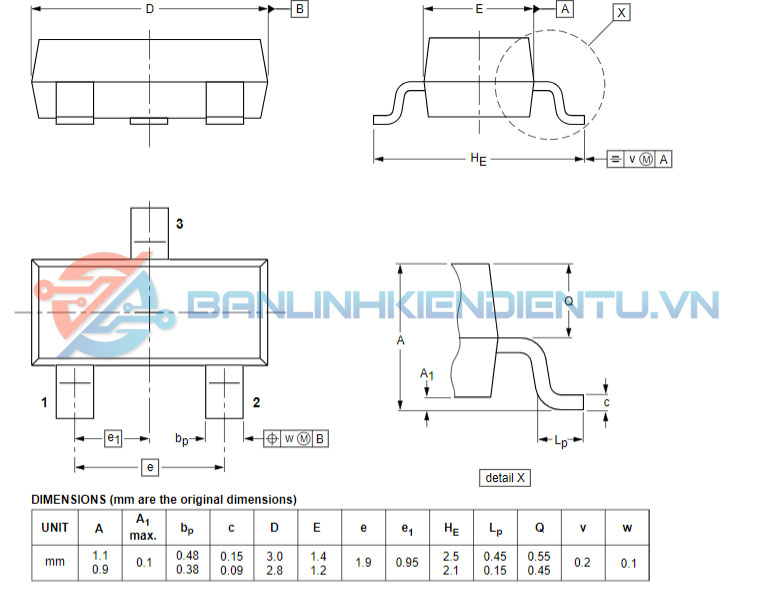

Kích thước BAT54A
