DIODE CHỈNH LƯU FR157 1.5A 1000V DO-15

Giới thiệu về FR157

FR157 là một loại diode chỉnh lưu (rectifier diode) thuộc dòng Fast Recovery Diode. Diode này thường được sử dụng trong các ứng dụng yêu cầu khả năng phục hồi nhanh chóng và hiệu quả khi chuyển từ trạng thái dẫn sang trạng thái không dẫn trong các mạch chỉnh lưu AC-DC.

Đặc điểm nổi bật

• Phục hồi nhanh: FR157 được thiết kế với thời gian phục hồi nhanh, rất thích hợp cho các ứng dụng yêu cầu tốc độ chuyển đổi cao và giảm thiểu tổn thất năng lượng trong mạch.
• Khả năng chịu điện áp cao: Với điện áp ngược tối đa lên đến 1000V, diode này có thể được sử dụng trong các mạch điện áp cao, chẳng hạn như nguồn cung cấp điện công nghiệp.
• Khả năng chịu nhiệt tốt: Được thiết kế để làm việc trong các môi trường có nhiệt độ cao, giúp kéo dài tuổi thọ và độ tin cậy của hệ thống.
• Dễ dàng tích hợp: Được cung cấp trong đóng gói DO-15, giúp dễ dàng lắp đặt và phù hợp với các mạch điện công suất vừa và nhỏ.

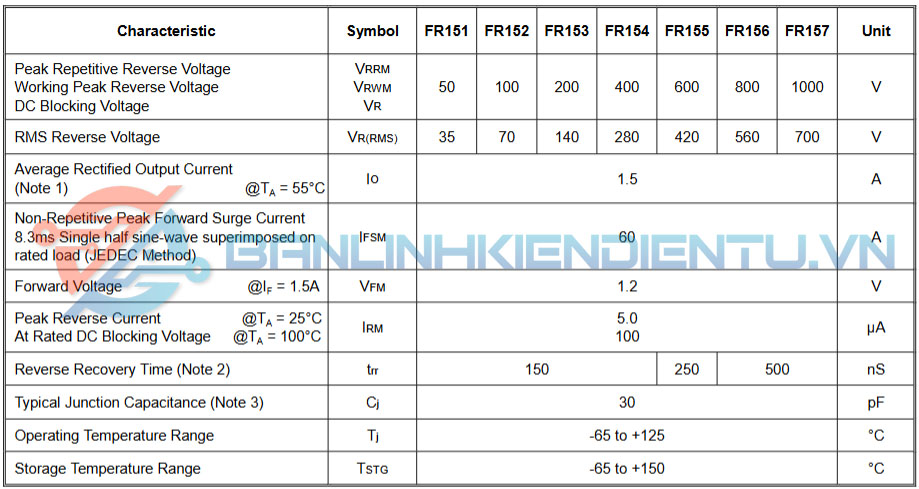

Thông số kỹ thuật FR157

• Dòng điện tối đa (Forward Current, If):
  • 1.5A: Dòng điện tối đa mà diode có thể dẫn khi ở trạng thái hoạt động.
• Điện áp ngược tối đa (Reverse Voltage, Vr):
  • 1000V: Điện áp ngược mà diode có thể chịu đựng mà không bị hư hại.
• Thời gian phục hồi (Recovery Time):
  • 100ns: Thời gian phục hồi nhanh, điều này cho phép diode hoạt động hiệu quả ở tần số cao và giảm thiểu tổn thất năng lượng trong các mạch chuyển mạch.
• Điện áp rơi (Forward Voltage, Vf):
  • 1.1V: Điện áp rơi khi diode dẫn dòng.

Ứng dụng FR157

• Chỉnh lưu trong nguồn cung cấp điện (Power Supply Rectification):
  • Được sử dụng trong các mạch chỉnh lưu để chuyển đổi từ dòng xoay chiều (AC) sang dòng một chiều (DC), như trong các bộ nguồn AC-DC, bộ sạc, và nguồn cấp điện cho các thiết bị điện tử.
• Mạch bảo vệ:
  • Dùng để bảo vệ mạch khỏi dòng điện ngược trong các ứng dụng điện tử, như bảo vệ các thiết bị khỏi việc bị hư hại bởi điện áp ngược.
• Mạch chuyển mạch (Switching Circuits):
  • Được sử dụng trong các mạch chuyển mạch cao tần (high-frequency switching circuits), nhờ vào đặc điểm phục hồi nhanh.
• Ứng dụng trong bộ nguồn công suất cao:
  • FR157 có thể được sử dụng trong các bộ nguồn công suất cao, như trong các hệ thống điện năng lượng tái tạo hoặc các hệ thống điện công nghiệp.

Kích thước FR157

Xem thêm: Nhiều sản phẩm Diode khác tại đây

Datasheet FR157
