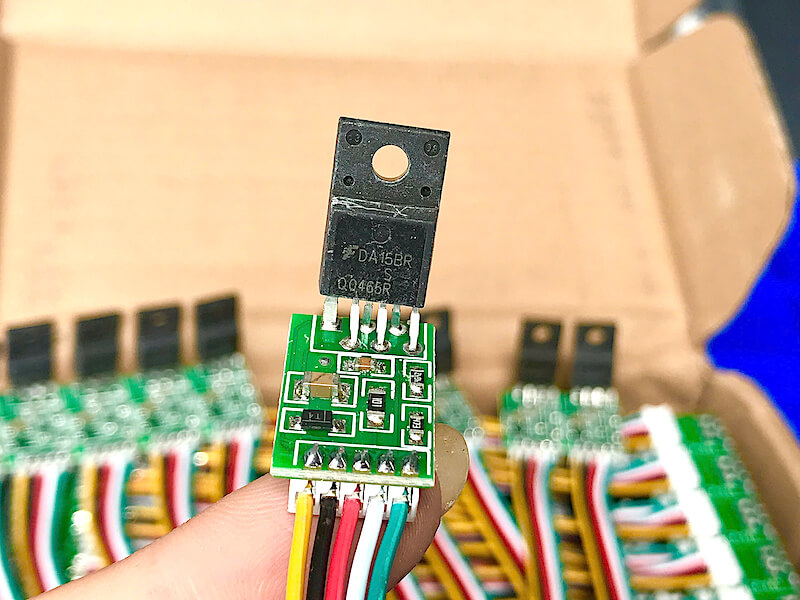

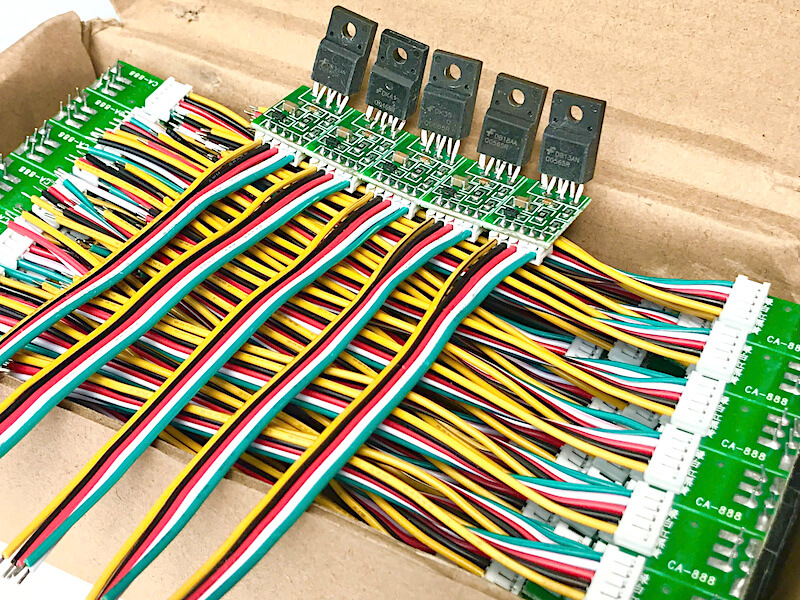

Bo nguồn 5 dây dùng GM0465R, GM0565R
17,000₫
Mã sản phẩm: GM0465R
Loại thiết bị: Bo nguồn
Hình thức : Mới
Tình trạng : Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Mạch độ nguồn 5 dây dùng IC nguồn GM0565R được ứng dụng thay thế phần nguồn dao động trong mạch nguồn của các màn hình LCD 15-24 inch bị chết nguồn, Các bộ nguồn xung công suất nhỏ hơn 65W bị hỏng hóc mà không có khả năng sửa chữa do hỏng hóc quá nặng hoặc do linh kiện bị cháy nổ không nhìn được rõ mã số linh kiện để thay thế.

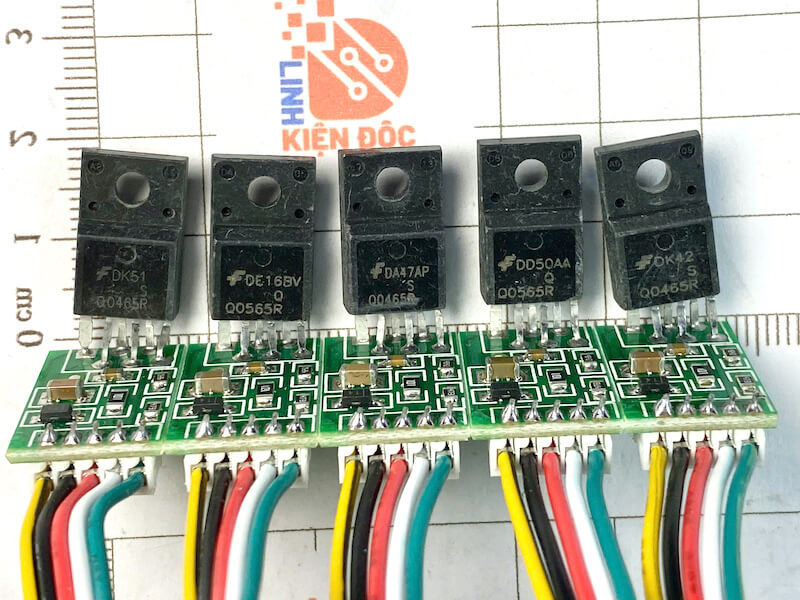

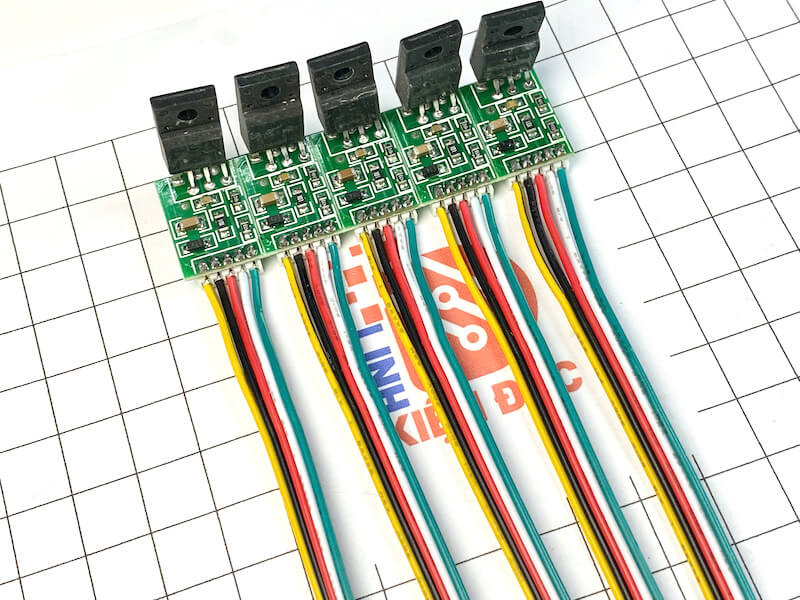

Thông số kỹ thuật & sơ đồ chân của Bo nguồn 5 dây dùng GM0565R
- Mạch sử dụng IC nguồn GM0565R.
- Kích thước: 13.7×19.1mm
- Dây vàng: Nối vào Chân D của mosfet của bộ nguồn gốc
- Dây đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V
- Dây đỏ: chân VCC, cung cấp nguồn cho module 5 dây lấy sau tụ lọc hồi tiếp nguồn đã được phân áp sao cho có điện áp 12-18V.
- Dây trắng: chân FB, chân phản hồi về để điều chỉnh điện áp ra phù hợp với tải
- Dây xanh lá cây: nối vào nguồn +300v DC hoặc cực dương của tụ lọc nguồn chính
