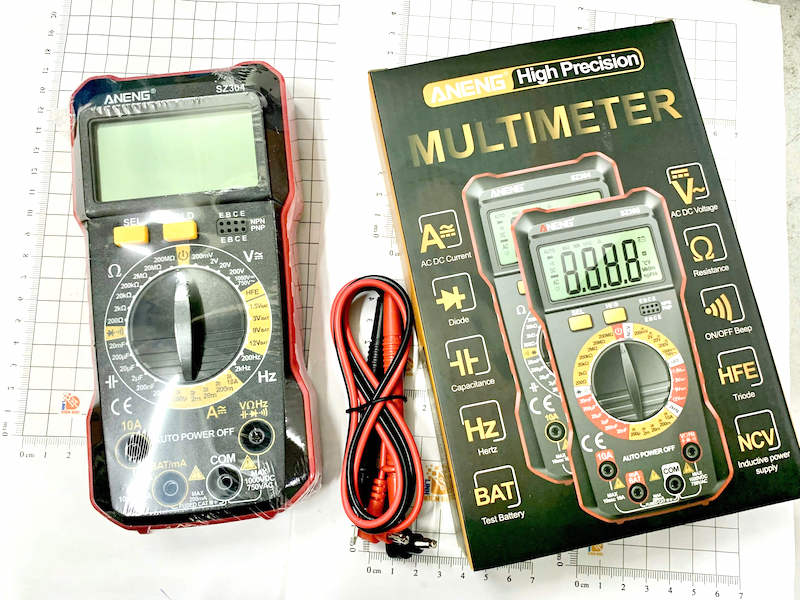

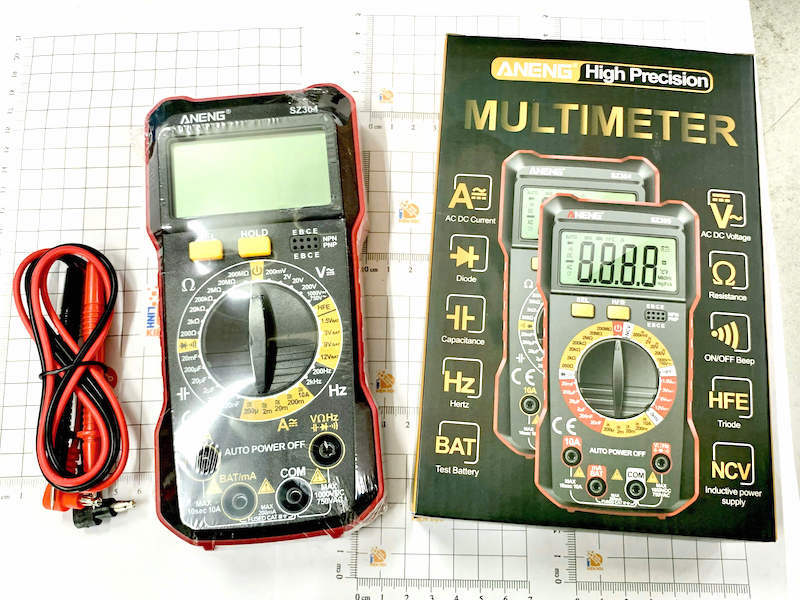

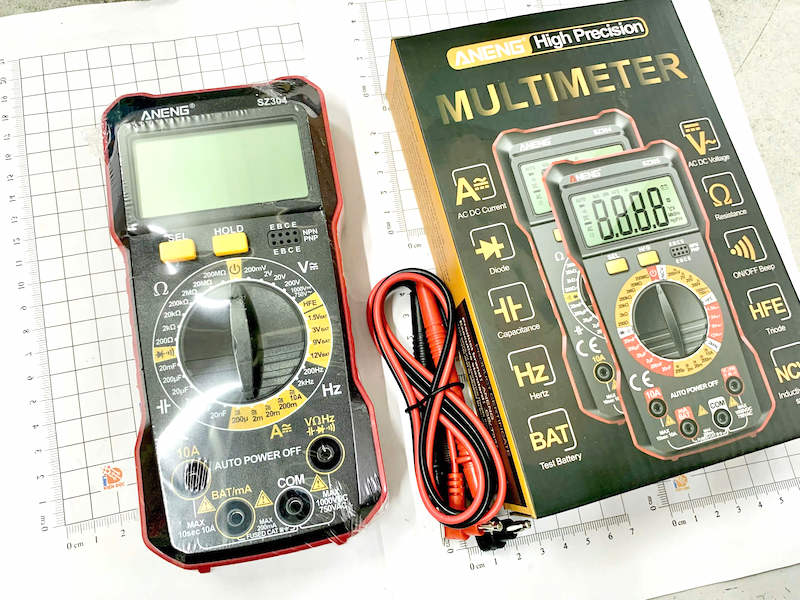

Đồng hồ vạn năng SZ304

Đồng hồ vạn năng SZ304 là thiết bị đo điện tử cầm tay đa năng, được sử dụng để kiểm tra và đo nhiều đại lượng điện như điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, tần số, diode và transistor. Với thiết kế nhỏ gọn, màn hình số dễ quan sát cùng nhiều thang đo, SZ304 phù hợp cho sửa chữa điện – điện tử, kiểm tra thiết bị gia dụng, bảo trì hệ thống điện và các công việc DIY.

Theo các tài liệu kỹ thuật của mẫu ANENG SZ304, thiết bị có khả năng đo điện áp DC đến 1000V, điện áp AC đến 750V, dòng điện đến 10A, điện trở đến 200MΩ và điện dung đến 20mF. Thiết bị cũng hỗ trợ kiểm tra diode, transistor, thông mạch, tần số và pin.

Đồng hồ vạn năng SZ304 là gì?

SZ304 là một mẫu đồng hồ vạn năng kỹ thuật số được thiết kế để thực hiện nhiều phép đo điện trên cùng một thiết bị. Thay vì phải sử dụng nhiều dụng cụ riêng biệt, người dùng có thể sử dụng SZ304 để kiểm tra các thông số cơ bản của mạch điện và linh kiện điện tử.

Thiết bị sử dụng màn hình LCD hiển thị giá trị đo dạng số, núm xoay để lựa chọn chức năng và các cổng kết nối que đo riêng cho COM, điện áp/điện trở/tần số và dòng điện. Một số tài liệu kỹ thuật của SZ304 cũng ghi nhận chức năng HOLD để giữ giá trị đo trên màn hình và tính năng tự động tắt nguồn nhằm tiết kiệm pin.



Chức năng nổi bật của đồng hồ vạn năng SZ304

1. Đo điện áp DC 0–1000V

SZ304 hỗ trợ đo điện áp một chiều trong dải từ 200mV đến 1000V, đáp ứng nhu cầu kiểm tra nguồn DC, pin, ắc quy, mạch điện tử và nhiều thiết bị sử dụng nguồn một chiều.

Độ phân giải thay đổi theo thang đo, từ khoảng 0,1mV đến 1V. Độ chính xác được tài liệu sản phẩm công bố ở mức khoảng ±(1,5% + 5) tùy thang đo.

2. Đo điện áp AC đến 750V

Đây là chức năng quan trọng khi kiểm tra hệ thống điện xoay chiều. SZ304 có dải đo điện áp AC từ 200mV đến 750V, phù hợp để kiểm tra nguồn điện, thiết bị điện gia dụng và các mạch điện xoay chiều trong phạm vi cho phép.

Theo bảng thông số được công bố, độ chính xác điện áp AC khoảng ±(1,5% + 10) tùy điều kiện và thang đo.

3. Đo dòng điện AC/DC

SZ304 có khả năng đo cả dòng điện một chiều DC và dòng điện xoay chiều AC, với dải đo được công bố từ 200µA đến 10A.

Độ phân giải có thể xuống khoảng 0,1µA ở các thang dòng nhỏ và lên đến 10mA ở thang đo lớn. Độ chính xác tham khảo khoảng ±(2,0% + 10) đối với DC và ±(2,5% + 10) đối với AC.



Khi đo dòng điện, người sử dụng cần đặc biệt chú ý vị trí cắm que đo và lựa chọn đúng cổng đo để tránh gây chập mạch hoặc làm hỏng thiết bị.

4. Đo điện trở lên đến 200MΩ

Chức năng đo điện trở giúp kiểm tra điện trở của linh kiện, dây dẫn, mạch điện và xác định tình trạng của một số thành phần trong hệ thống.

SZ304 có dải đo điện trở được công bố từ 0Ω đến 200MΩ, với độ phân giải từ 0,1Ω đến 100kΩ tùy thang đo.



5. Đo điện dung

Ngoài điện áp, dòng điện và điện trở, SZ304 còn hỗ trợ đo điện dung của tụ điện.

Dải đo được công bố từ 0nF đến 20mF, độ phân giải khoảng 0,01nF đến 10µF. Chức năng này hữu ích khi kiểm tra nhanh tụ điện trong các mạch điện tử, bộ nguồn và thiết bị điện.

Trước khi đo tụ điện, cần đảm bảo tụ đã được xả điện để hạn chế nguy cơ gây hỏng đồng hồ hoặc mất an toàn cho người sử dụng.

6. Đo tần số

SZ304 hỗ trợ đo tần số trong khoảng 0Hz đến 2kHz, với độ phân giải được công bố từ khoảng 0,1Hz đến 1Hz.

Chức năng đo Hz có thể được sử dụng để kiểm tra tín hiệu và tần số của một số mạch điện tử hoặc nguồn tín hiệu trong phạm vi mà thiết bị hỗ trợ.

7. Kiểm tra diode

Chế độ diode cho phép người dùng kiểm tra nhanh tình trạng dẫn điện của diode và hỗ trợ xác định linh kiện có hoạt động bình thường hay không.

Đây là chức năng hữu ích đối với thợ sửa chữa điện tử khi kiểm tra diode chỉnh lưu, diode tín hiệu và một số linh kiện bán dẫn.

8. Kiểm tra transistor

SZ304 được trang bị chức năng kiểm tra triode/transistor, thường được sử dụng để kiểm tra transistor NPN/PNP và hệ số khuếch đại hFE theo cấu hình của thiết bị.

9. Kiểm tra thông mạch bằng còi

Chức năng buzzer/continuity giúp kiểm tra nhanh dây dẫn, cầu chì, công tắc hoặc đường mạch có bị đứt hay không.

Khi hai đầu que đo tạo thành đường dẫn điện phù hợp, đồng hồ sẽ phát tín hiệu âm thanh. Điều này giúp người dùng kiểm tra mạch nhanh mà không cần liên tục quan sát màn hình.

10. Kiểm tra pin

Một điểm đáng chú ý của SZ304 là khả năng kiểm tra một số mức điện áp pin phổ biến như 1,5V, 3V, 9V và 12V theo thông số được công bố.

Chức năng này thuận tiện khi kiểm tra nhanh tình trạng pin trước khi sử dụng trong các thiết bị điện tử, đồ gia dụng hoặc thiết bị cầm tay.

11. Chức năng HOLD giữ giá trị đo

Nút HOLD cho phép giữ lại giá trị đang hiển thị trên màn hình. Tính năng này đặc biệt hữu ích khi đo ở vị trí khó quan sát hoặc khi người dùng cần rời mắt khỏi đồng hồ để ghi lại kết quả.

12. Tự động tắt nguồn

có chức năng Auto Power Off, giúp đồng hồ tự động tắt sau một khoảng thời gian không sử dụng, từ đó hạn chế tình trạng hao pin do quên tắt thiết bị.

Thông số kỹ thuật đồng hồ vạn năng SZ304

Các tài liệu về SZ304 có một số khác biệt nhỏ về cách ghi thông số, chẳng hạn 1999 hoặc 2000 counts và mức sai số theo từng phiên bản tài liệu. Vì vậy, bảng trên nên được xem là thông số tham khảo của mẫu SZ304 phổ biến; khi bán hàng thực tế nên đối chiếu đúng phiên bản sản phẩm đang nhập.

Ứng dụng của đồng hồ vạn năng SZ304

Nhờ tích hợp nhiều chức năng đo, SZ304 có thể được sử dụng trong nhiều công việc khác nhau.

Sửa chữa điện dân dụng

Đồng hồ có thể hỗ trợ kiểm tra điện áp AC/DC, dây dẫn, công tắc, cầu chì, nguồn điện và một số thiết bị điện gia đình.

Sửa chữa điện tử

Các chức năng đo điện trở, điện dung, diode, transistor, thông mạch và tần số giúp SZ304 phù hợp với công việc kiểm tra linh kiện và mạch điện tử.

Kiểm tra pin và ắc quy

Người dùng có thể kiểm tra nhanh điện áp của pin và nguồn DC để đánh giá tình trạng hoạt động trước khi đưa vào thiết bị.

Bảo trì thiết bị điện

SZ304 có thể được sử dụng như một thiết bị đo cơ bản trong quá trình bảo trì, kiểm tra và tìm lỗi hệ thống điện.

DIY và học tập

Với thiết kế cầm tay và nhiều chức năng đo, sản phẩm phù hợp cho sinh viên, người học điện – điện tử và người dùng DIY muốn chủ động kiểm tra các mạch điện đơn giản.

Ưu điểm của đồng hồ vạn năng SZ304

Một trong những điểm đáng chú ý của SZ304 là khả năng tích hợp nhiều phép đo trong một thiết bị nhỏ gọn. Người dùng không cần trang bị riêng từng thiết bị cho các phép đo điện áp, điện trở, dòng điện, điện dung hay kiểm tra diode.

Ngoài ra, trọng lượng khoảng 158g và kích thước khoảng 188 × 91 × 38mm giúp thiết bị tương đối thuận tiện để mang theo khi sửa chữa hoặc bảo trì. Vỏ ABS và chân chống phía sau cũng hỗ trợ việc sử dụng thiết bị trên bàn làm việc.

Hướng dẫn sử dụng SZ304 cơ bản

Trước khi đo, người dùng cần kiểm tra tình trạng que đo và lựa chọn đúng chức năng trên núm xoay.

• Que đen: cắm vào cổng COM.
• Đo điện áp, điện trở, điện dung, tần số, diode hoặc thông mạch: que đỏ thường được cắm vào cổng VΩHz.
• Đo dòng điện: que đỏ phải được chuyển sang cổng dòng điện tương ứng theo mức cần đo.
• Chọn đúng chế độ AC hoặc DC trước khi thực hiện phép đo.
• Khi chưa biết giá trị cần đo, nên bắt đầu từ thang đo cao hơn rồi giảm dần nếu cần.
• Không đo điện trở, thông mạch hoặc điện dung trên mạch đang có điện.
• Không vượt quá giới hạn điện áp/dòng điện mà thiết bị cho phép.

Tài liệu hướng dẫn SZ304 cũng nhấn mạnh việc kiểm tra que đo, vỏ máy và lựa chọn đúng cổng đo trước khi sử dụng.

Lưu ý an toàn khi sử dụng đồng hồ vạn năng SZ304

Đồng hồ vạn năng là thiết bị làm việc trực tiếp với điện áp và dòng điện nên cần sử dụng đúng quy trình.

Không nên sử dụng thiết bị nếu vỏ máy bị nứt, hư hỏng hoặc que đo bị bong tróc lớp cách điện. Khi đo điện áp cao, cần lựa chọn đúng chức năng và cổng đo. Đặc biệt, tuyệt đối không đặt đồng hồ ở chế độ đo dòng điện rồi đấu trực tiếp song song vào nguồn điện vì có thể gây chập mạch và làm hỏng thiết bị.

Với các hệ thống điện áp cao, người sử dụng cần có kiến thức chuyên môn và tuân thủ các yêu cầu an toàn điện tương ứng.

Có nên mua đồng hồ vạn năng SZ304?

Nếu cần một thiết bị đo đa năng phục vụ các công việc điện dân dụng, điện tử, kiểm tra linh kiện, sửa chữa thiết bị và DIY, SZ304 là một lựa chọn đáng cân nhắc trong phân khúc đồng hồ vạn năng phổ thông.

Thiết bị cung cấp nhiều chức năng cần thiết như đo AC/DC, điện trở, dòng điện, điện dung, tần số, diode, transistor, thông mạch và kiểm tra pin. Kích thước tương đối gọn, màn hình số dễ đọc cùng chức năng HOLD và tự động tắt nguồn giúp quá trình sử dụng thuận tiện hơn.
