DS1232L IC Chức Năng DIP-8

Giới thiệu về IC DS1232L

DS1232L là Chip giám sát vi mô công suất thấp giám sát ba điều kiện quan trọng đối với một bộ vi xử lý: nguồn điện, thực thi phần mềm và ghi đè bên ngoài.

• Đầu tiên, một mạch tham chiếu và so sánh được bù nhiệt độ chính xác sẽ giám sát trạng thái của VCC. Khi xảy ra tình trạng ngoài dung sai, một tín hiệu mất điện bên trong sẽ được tạo ra để buộc phải đặt lại về trạng thái hoạt động. Khi VCC trở lại trạng thái không dung sai, các tín hiệu đặt lại được giữ ở trạng thái hoạt động trong tối thiểu 250 ms để cho phép nguồn điện và bộ xử lý ổn định.
• Chức năng thứ hai mà DS1232L thực hiện là điều khiển đặt lại bằng nút nhấn. DS1232L khử nhiễu đầu vào nút nhấn và đảm bảo độ rộng xung đặt lại hoạt động tối thiểu là 250 ms.
• Chức năng thứ ba là bộ hẹn giờ giám sát. DS1232L có bộ hẹn giờ bên trong buộc các tín hiệu đặt lại ở trạng thái hoạt động nếu đầu vào đèn nháy không được đưa xuống mức thấp trước khi hết thời gian. Chức năng hẹn giờ giám sát có thể được thiết lập để hoạt động ở các cài đặt hết thời gian khoảng 150 ms, 600 ms và 1,2 giây.

Đặc trưng kỹ thuật

• Phiên bản DS1232 có công suất cực thấp
• Dòng điện tĩnh 50μA
• Dừng và khởi động lại bộ vi xử lý mất kiểm soát
• Tự động khởi động lại bộ vi xử lý sau khi mất điện
• Nút nhấn theo dõi để ghi đè bên ngoài
• Giám sát nguồn điện bộ vi xử lý chính xác 5% hoặc 10%
• DIP 8 chân, SOIC 8 chân hoặc gói μ–SOP tiết kiệm không gian có sẵn
• Gói SOIC 16 chân tùy chọn có sẵn
• Nhiệt độ công nghiệp –40°C đến +85°C có sẵn, được thiết kế N

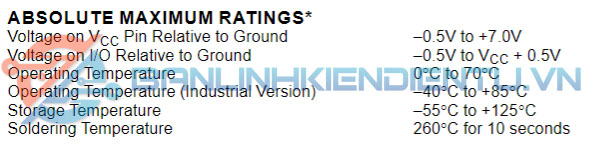

Thông số kỹ thuật

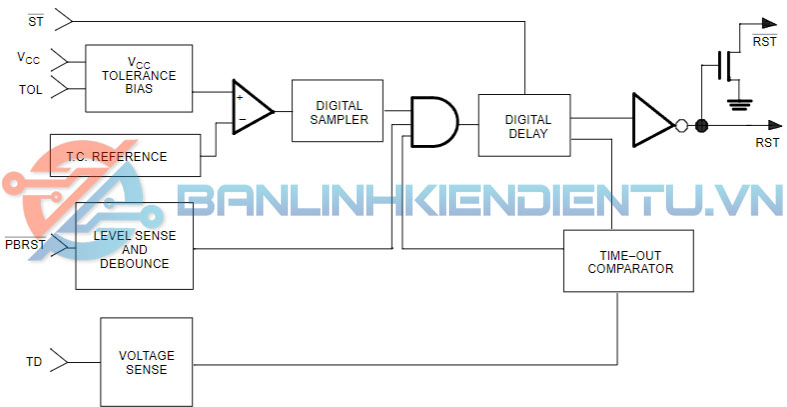

Sơ đồ khối

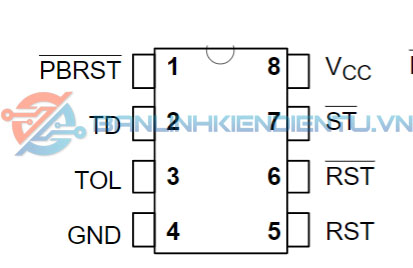

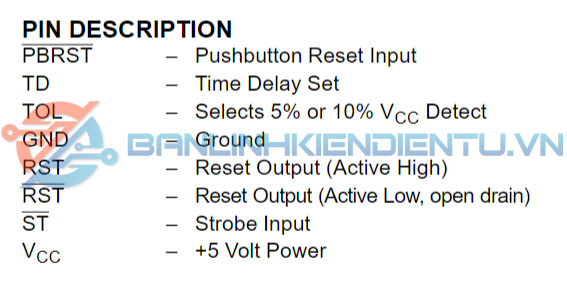

Sơ đồ chân

Kích thước IC DS1232L

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet DS1232L
