DSEP2X91-06A IXYS SOT-227-4 cầu diode đôi Epitaxial Diode tháo máy

1. Giới thiệu

Diode DSEP2X91-06A là linh kiện công suất cao do hãng IXYS (nay thuộc Littelfuse) sản xuất, thuộc dòng Epitaxial Diode – Fast Recovery Dual Diode. Sản phẩm được thiết kế dưới dạng cầu diode đôi tích hợp trong cùng một module, sử dụng vỏ SOT-227B (MiniBLOC) có khả năng tản nhiệt tốt, phù hợp cho các ứng dụng công nghiệp đòi hỏi chuyển mạch nhanh và hiệu suất cao.
Phiên bản này thường được thấy trong các thiết bị tháo máy công nghiệp, như biến tần, bộ nguồn công suất, bộ chỉnh lưu hoặc nghịch lưu động cơ.

2. Đặc điểm

• Cấu trúc epitaxial cho khả năng phục hồi nhanh, tổn hao thấp và hiệu suất cao.

• Hai diode song song hoặc cầu đôi trong cùng một module giúp tiết kiệm không gian và tối ưu thiết kế mạch.

• Dạng đóng gói SOT-227-4 (MiniBLOC) cho phép gắn tản nhiệt dễ dàng, chịu được dòng lớn và nhiệt độ cao.

• Soft Recovery – quá trình phục hồi mềm, giảm nhiễu điện từ (EMI) khi hoạt động trong mạch chuyển mạch nhanh.

• Độ rò thấp, độ tin cậy cao, thích hợp cho môi trường công nghiệp nặng.

• Có thể tái sử dụng khi tháo máy, nếu linh kiện còn tốt và không bị cháy xém hay rò điện.

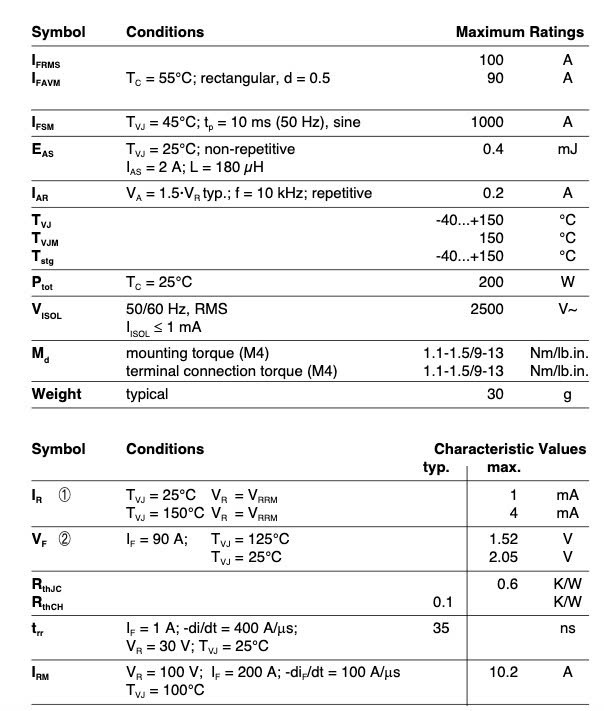

3. Thông số kỹ thuật

• Mã linh kiện: DSEP2X91-06A

• Hãng sản xuất: IXYS / Littelfuse

• Cấu hình: Diode đôi Epitaxial Fast Recovery

• Gói: SOT-227B (MiniBLOC), 4 chân

• Điện áp ngược cực đại (VRRM): 600 V

• Dòng trung bình mỗi diode (IF(AV)): 2 × 90 A

• Dòng đỉnh xung (IFSM): lên đến 1000 A (tùy điều kiện)

• Thời gian phục hồi ngược (trr): ≈ 30 – 35 ns

• Nhiệt độ mối nối (Tj): –40 °C đến +150 °C

• Đặc tính: Soft-recovery, low leakage current, planar passivated chip

• Dạng lắp: Bắt vít, gắn tản nhiệt

4. Ứng dụng

• Bộ chỉnh lưu (Rectifier) và bộ nghịch lưu (Inverter) công suất cao.

• Nguồn chuyển mạch (SMPS), bộ nguồn DC-DC, bộ nguồn hàn công nghiệp.

• Biến tần điều khiển động cơ AC/DC, UPS, bộ sạc công nghiệp.

• Thiết bị điều khiển công nghiệp, mạch servo, mạch nguồn năng lượng tái tạo (solar inverter).

• Dùng trong mạch công suất cao tần số nhanh yêu cầu diode có thời gian phục hồi thấp và chịu dòng lớn..

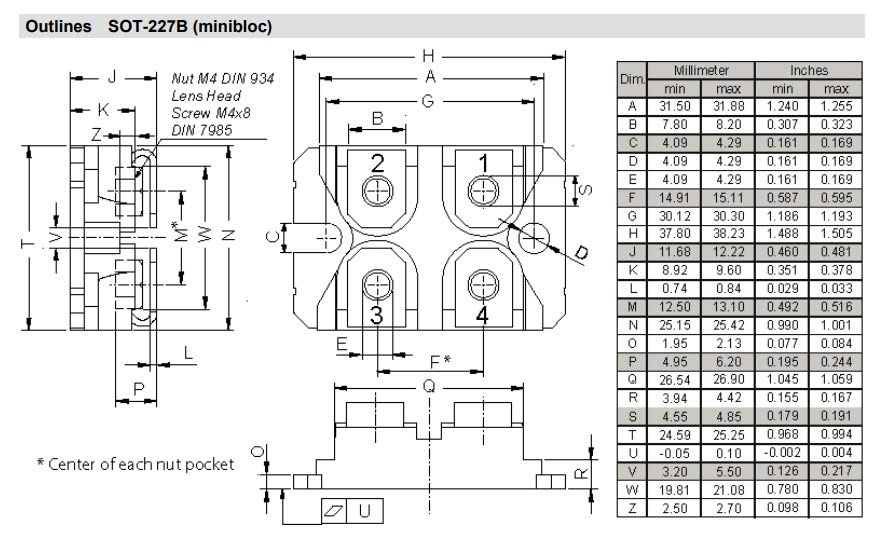

5. Kích thước
