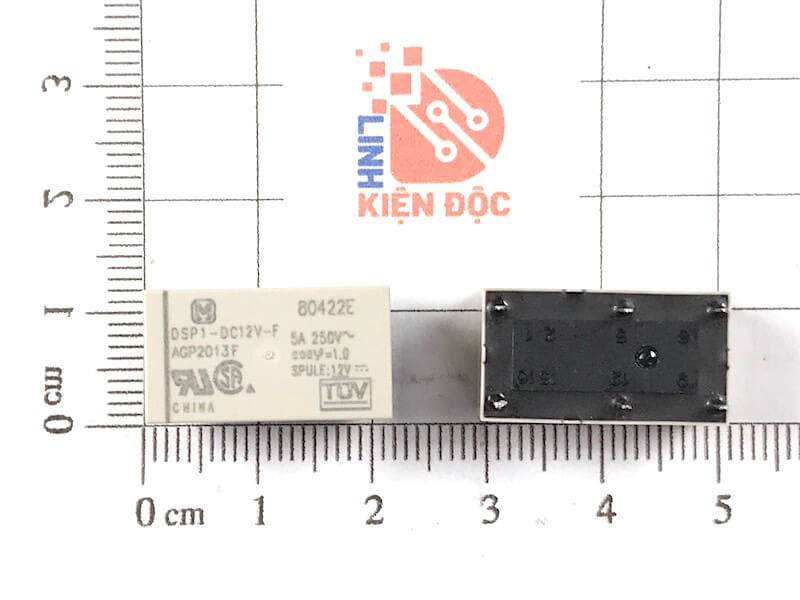

DSP1-DC12V-F AGP2013F Rơ le 5A 12VDC 6 chân

Giới thiệu về DSP1-DC12V-F

DSP1-DC12V-F là một relay điện cơ chất lượng cao, được thiết kế để hoạt động với điện áp cuộn dây 12VDC. Relay này có khả năng chuyển mạch tải dòng điện lên đến 5A tại 250VAC, phù hợp với nhiều ứng dụng trong các hệ thống điện tử, thiết bị điện gia dụng, và các ứng dụng tự động hóa công nghiệp.

Đặc trưng kỹ thuật DSP1-DC12V-F

• Thiết kế nhỏ gọn: Relay DSP1-DC12V-F AGP2013F có thiết kế nhỏ, dễ dàng tích hợp vào các mạch điện tử và hệ thống điều khiển.
• Độ bền cao: Với khả năng chịu được điện áp cách điện cao và tuổi thọ cơ khí lâu dài, relay này đảm bảo độ tin cậy trong các ứng dụng yêu cầu độ ổn định.
• Thời gian đáp ứng nhanh: Thời gian tác động và nhả nhanh, cải thiện hiệu suất của hệ thống điều khiển.
• Cấu hình SPST: Đơn giản và đáng tin cậy, cấu hình này phù hợp với các ứng dụng chuyển mạch đơn giản.
• Độ tin cậy cao: Relay DSP1-DC12V-F AGP2013F có tuổi thọ điện và cơ khí dài, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
• Linh hoạt: Với cấu hình SPST, relay này cung cấp khả năng chuyển mạch đơn giản và đáng tin cậy.
• Thiết kế nhỏ gọn: Giúp tiết kiệm không gian trong các mạch điện tử và điều khiển, lý tưởng cho các ứng dụng có giới hạn về không gian.

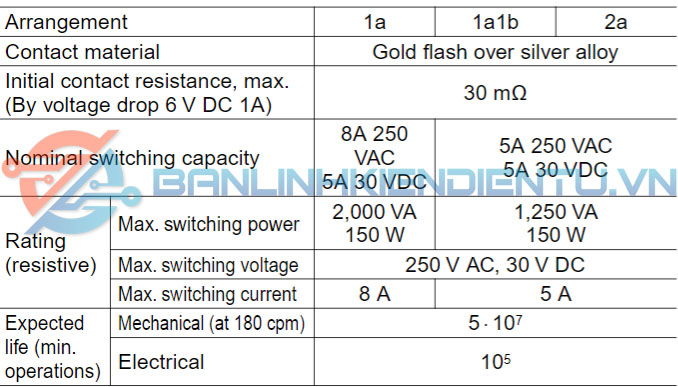

Thông số kỹ thuật DSP1-DC12V-F

• Điện áp cuộn dây định mức (Rated Coil Voltage): 12VDC
• Dòng điện cuộn dây (Coil Current): Khoảng 33.3mA
• Điện trở cuộn dây (Coil Resistance): Khoảng 360Ω
• Điện áp kích hoạt cuộn dây (Operate Voltage): ≤ 9.0VDC
• Điện áp nhả cuộn dây (Release Voltage): ≥ 1.2VDC
• Dòng tải định mức (Rated Load Current): 5A tại 250VAC hoặc 30VDC
• Cấu hình tiếp điểm (Contact Configuration): SPST (Single Pole Single Throw)
• Điện trở tiếp điểm (Contact Resistance): ≤ 100 mΩ
• Khả năng đóng cắt (Switching Capacity):
  • Tải AC: 5A tại 250VAC
  • Tải DC: 5A tại 30VDC
• Thời gian tác động (Operate Time): Tối đa 10 ms
• Thời gian nhả (Release Time): Tối đa 5 ms
• Độ bền điện môi (Dielectric Strength):
  • Giữa cuộn dây và tiếp điểm: 4000VAC trong 1 phút
  • Giữa các tiếp điểm: 1000VAC trong 1 phút
• Khả năng cách điện (Insulation Resistance): 1000 MΩ tối thiểu (tại 500VDC)
• Nhiệt độ hoạt động: -40°C đến 85°C
• Tuổi thọ cơ khí (Mechanical Life): 10 triệu lần tác động
• Tuổi thọ điện (Electrical Life): 100,000 lần tác động (tại tải định mức)

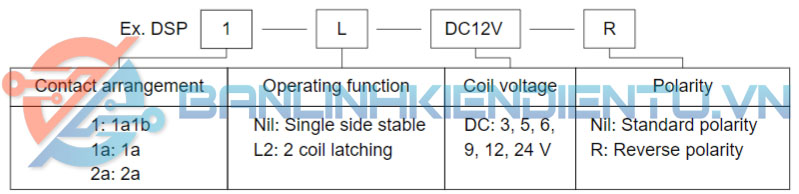

Cách đọc mã sản phẩm DSP1-DC12V-F

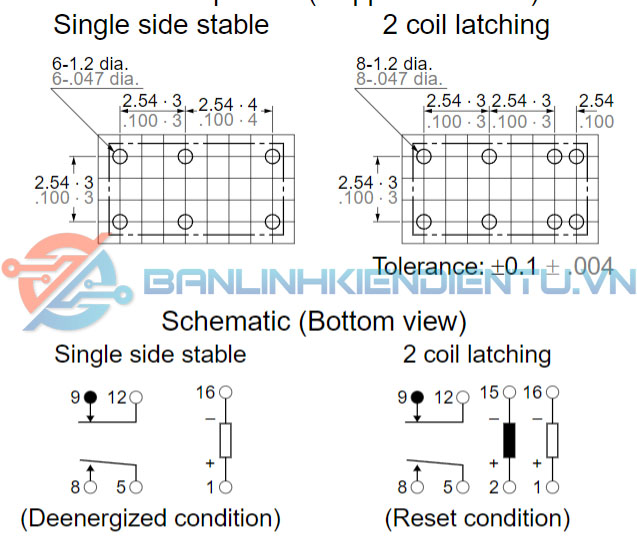

Sơ đồ tương đương DSP1-DC12V-F

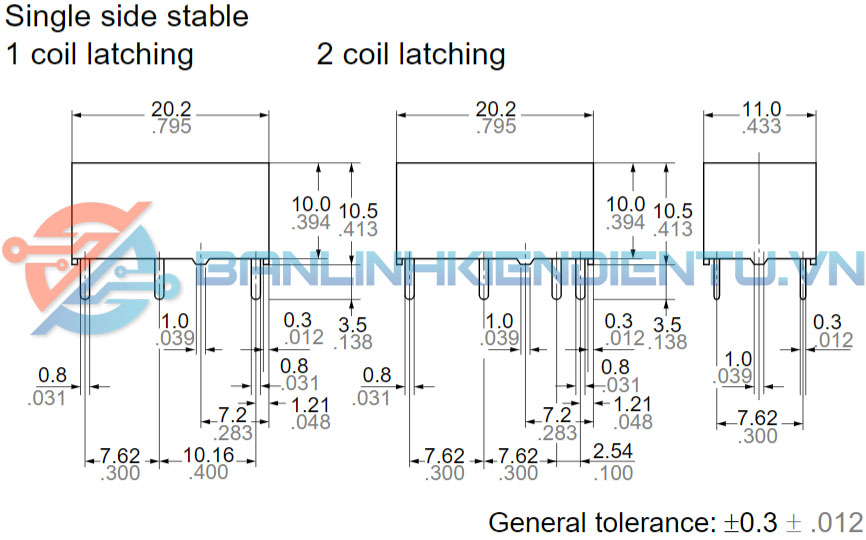

Kích thước DSP1-DC12V-F

Xem thêm: Nhiều loại Relay khác

Datasheet DSP1-DC12V-F
