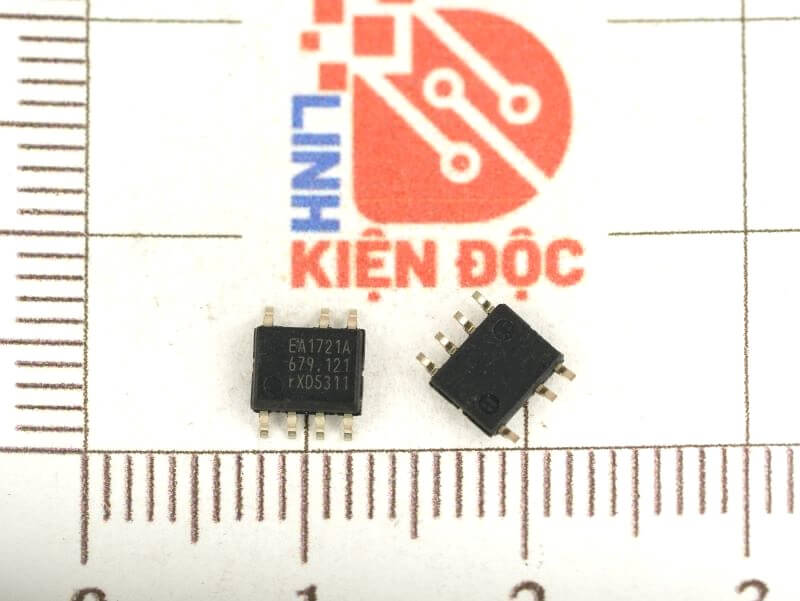

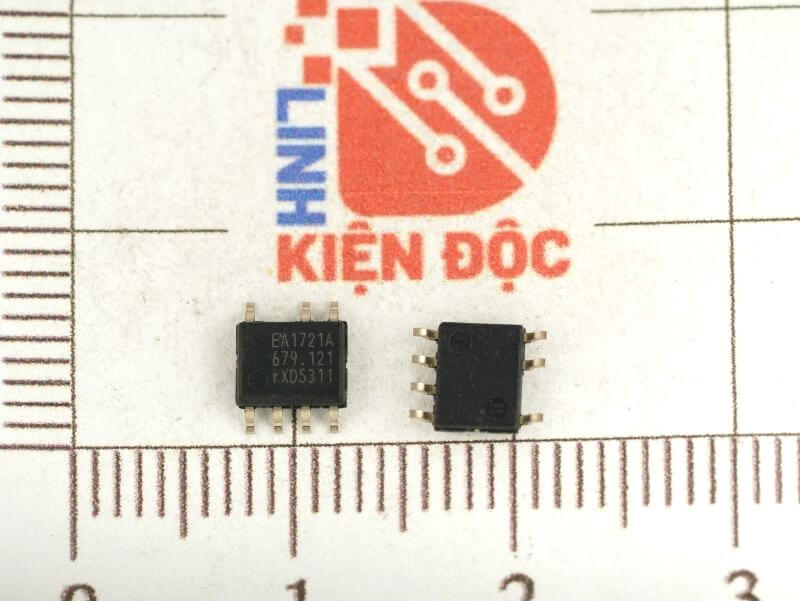

EA1721A TEA1721A IC nguồn SOP-7

Giới thiệu về IC EA1721

TEA1721 là IC điều khiển Nguồn điện chế độ chuyển mạch (SMPS) mô-đun nhỏ và giá thành thấp dành cho các ứng dụng công suất thấp (lên đến 5 W) và hoạt động trực tiếp từ đầu vào nguồn điện lưới phổ thông đã chỉnh lưu. Thiết bị bao gồm một công tắc nguồn điện áp cao (700 V) và đã được tối ưu hóa cho các cấu trúc bộ chuyển đổi flyback để cung cấp hiệu suất cao trên toàn bộ phạm vi tải với mức tiêu thụ điện năng cực thấp trong điều kiện không tải. Nó cung cấp một mạch để khởi động trực tiếp từ điện áp nguồn đã chỉnh lưu mà không cần bất kỳ mạch xả bên ngoài nào. Bộ chuyển đổi hoạt động như một nguồn điện áp được điều chỉnh từ không tải đến dòng điện đầu ra tối đa và hoạt động như một nguồn dòng điện cung cấp dòng điện tối đa trên một phạm vi điện áp đầu ra rộng.

Sử dụng TEA1721, có thể chế tạo một bộ chuyển đổi công suất thấp với chi phí tối thiểu và số lượng linh kiện bên ngoài tối thiểu. Bộ điều khiển điều chỉnh điện áp đầu ra bằng cảm biến phía sơ cấp giúp loại bỏ nhu cầu về mạch phản hồi thứ cấp bổ sung và đơn giản hóa thiết kế. Ở mức công suất cao hơn, chế độ điều khiển tần số và dòng điện được sử dụng. Nó hoạt động với chế độ điều khiển Burst ở mức công suất thấp và điều kiện không tải. Chế độ Burst giảm thiểu tiếng ồn có thể nghe được và cung cấp trạng thái tiết kiệm năng lượng giúp giảm mức tiêu thụ điện năng ở điều kiện không tải. Tần số chế độ Burst là 430 Hz cho phép mức tiêu thụ điện năng không tải dưới < 10 mW ở đầu vào nguồn điện cao.

Đặc trưng kỹ thuật EA1721

• Bộ điều khiển SMPS công suất thấp với công tắc nguồn tích hợp được thiết kế cho các ứng dụng lên đến 5 W
• Công tắc nguồn điện áp cao 700 V để vận hành nguồn điện toàn cầu
• Cảm biến chính để kiểm soát điện áp đầu ra mà không cần bộ ghép quang và mạch phản hồi thứ cấp
• Giảm thiểu tiếng ồn có thể nghe được ở mọi chế độ hoạt động
• Sạc pin USB và tuân thủ Energy Star 2.0
• Chức năng Jitter để giảm EMI

Thông tin kỹ thuật EA1721

Sơ đồ chân EA1721

Kích thước IC EA1721

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet EA1721
