TEA1738L, EA1738LT, TEA1738LT IC điều khiển SOP-8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC EA1738L với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu EA1738L

TEA1738(L) là IC điều khiển Bộ cấp nguồn chuyển đổi chế độ chuyển mạch (SMPS) chi phí thấp dành cho cấu trúc liên kết flyback. TEA1738(L) hoạt động ở dòng điện và tần số cao nhất chế độ điều khiển. Jitter tần số đã được triển khai để giảm nhiễu điện từ Nhiễu (EMI). Bù độ dốc được tích hợp cho Chế độ dẫn liên tục (CCM) hoạt động. IC TEA1738(L) bao gồm Bảo vệ quá điện (OPP). Điều này cho phép bộ điều khiển hoạt động trong tình huống quá sức trong một khoảng thời gian giới hạn. Hai chân VINSENSE và PROTECT được dành riêng cho mục đích bảo vệ. Đầu vào Bảo vệ dưới điện áp (UVP), Bảo vệ quá áp đầu ra (OVP) và Bảo vệ quá nhiệt (OTP) có thể được thực hiện bằng cách sử dụng một số lượng tối thiểu các thành phần bên ngoài.

Ở mức công suất thấp, dòng điện cực đại sơ cấp được đặt ở mức 25% dòng điện cực đại và tần số chuyển mạch được giảm xuống để hạn chế tổn thất chuyển mạch. Sự kết hợp cố định hoạt động tần số ở công suất đầu ra cao và giảm tần số ở công suất đầu ra thấp mang lại hiệu quả cao trên tổng phạm vi tải. TEA1738(L) cung cấp nguồn điện đáng tin cậy, hiệu quả cao và chi phí thấp yêu cầu lên đến 75 W để được thiết kế dễ dàng và với số lượng tối thiểu các thiết bị bên ngoài các thành phần.

Đặc trưng EA1738L

• IC điều khiển SMPS cho phép ứng dụng chi phí thấp
• Dải điện áp đầu vào lớn (12 V đến 30 V)
• Tích hợp bảo vệ quá áp (OVP) trên chân VCC
• Dòng điện cung cấp rất thấp trong quá trình khởi động và khởi động lại (điển hình là 10 A)
• Dòng điện cung cấp thấp trong quá trình hoạt động bình thường (điển hình là 0,55 mA khi không tải)  Quá công suất hoặc bù dòng cao/thấp
• Có thể điều chỉnh thời gian chờ quá tải
• Có thể điều chỉnh hẹn giờ khởi động lại quá mức
• Đã sửa lỗi chuyển đổi tần số với jitter tần số để giảm EMI
• Giảm tần số khi vận hành ở công suất trung bình để duy trì hiệu suất cao

Ứng dụng EA1738L

Xem thêm: Các sản phẩm IC khác

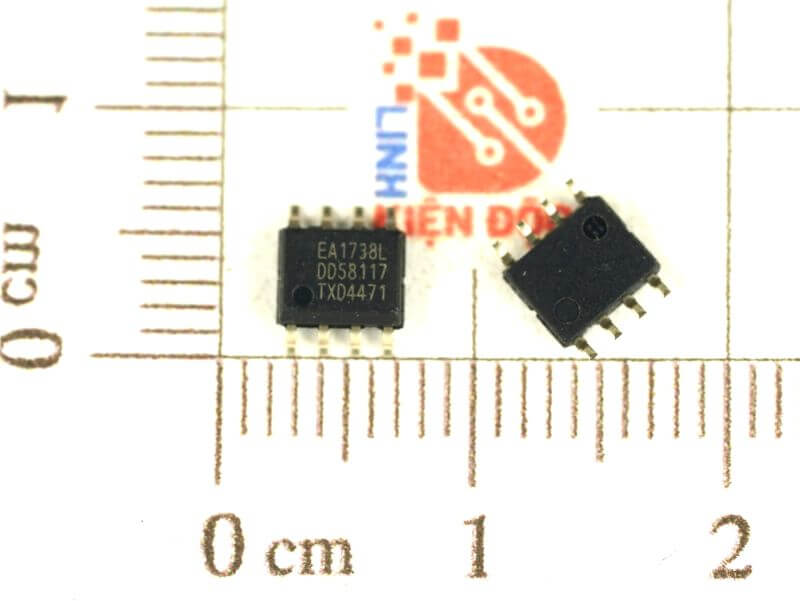

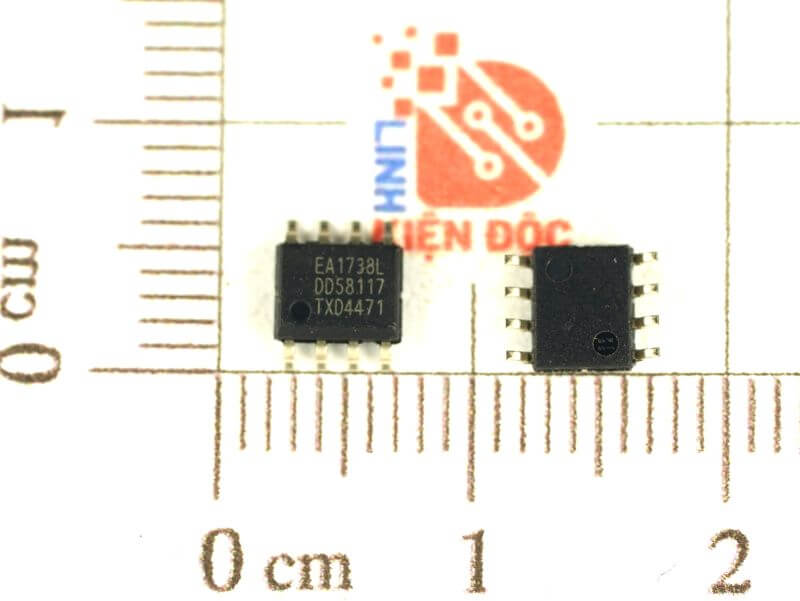

Hình ảnh thực tế EA1738L

Sơ đồ chân EA1738L

Kích thước của IC EA1738L

Mạch ứng dụng của IC EA1738L

Datasheet EA1738L
