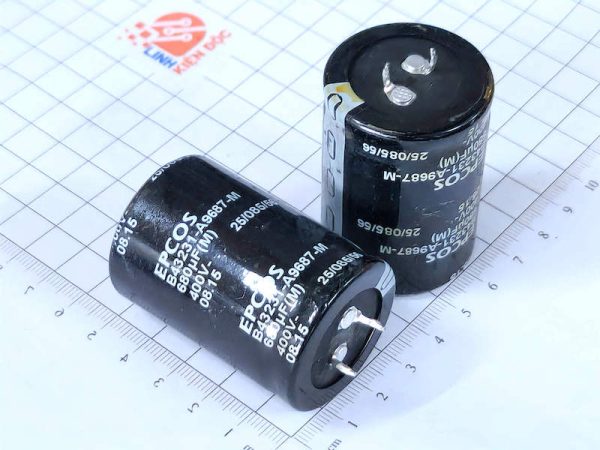

EPCOS 680µF 400V – Tụ hóa 30 × 55 mm hàng Tháo máy

1. Giới thiệu

• EPCOS (thuộc TDK – Đức/Nhật) là thương hiệu nổi tiếng toàn cầu về linh kiện điện tử thụ động, đặc biệt là tụ điện công nghiệp chất lượng cao.

• Tụ 680µF 400V thuộc dòng Electrolytic Snap-in Capacitor, thường sử dụng trong nguồn xung (SMPS), biến tần, UPS, hệ thống điện mặt trời, công nghiệp tự động hóa.

• Được đánh giá cao nhờ ESR thấp, dòng ripple cao, tuổi thọ dài.

2. Cấu tạo

• Cực dương: Lá nhôm anod hóa, có lớp oxit làm điện môi.

• Cực âm: Lá nhôm nhúng trong dung dịch điện phân.

• Chất điện phân: Giúp tăng mật độ điện dung.

• Giấy cách điện: Ngăn giữa cực âm và cực dương.

• Vỏ nhôm: Hình trụ, phủ nhựa cách điện, có rãnh xẻ chữ thập để thoát khí khi hỏng.

• Chân snap-in: Gắn chắc vào bo mạch nguồn công suất.

3. Thông số kỹ thuật

4. Chức năng

• Lọc điện áp DC cao áp sau chỉnh lưu từ AC 220V.

• Giảm gợn sóng (ripple), nhiễu cao tần trong mạch nguồn.

• Ổn định bus DC cho các khối công suất.

• Tích trữ năng lượng, hỗ trợ khi tải cần dòng lớn.

• Bảo vệ linh kiện công suất (IGBT, MOSFET, IC nguồn).

5. Ứng dụng

• Bộ nguồn công suất lớn (SMPS).

• Biến tần công nghiệp, UPS.

• Inverter năng lượng mặt trời, gió.

• Ampli công suất, thiết bị âm thanh cao cấp.

• Hệ thống điều hòa, máy giặt, tủ lạnh inverter.

• Thiết bị tự động hóa, robot công nghiệp.

6. Cách kiểm tra

• Quan sát trực tiếp: Nếu tụ phồng, rỉ dịch, đổi màu → hỏng.

• Đo điện dung: Giá trị đo trong khoảng 544 – 816 µF (±20%) → tụ đạt.

• Đo ESR bằng ESR meter: ESR thấp → tụ còn tốt; ESR tăng cao → tụ suy giảm.

• Trong mạch: Nếu nguồn bị sụt áp, phát tiếng kêu, hoặc MOSFET nóng bất thường → khả năng tụ lọc đã yếu.
